Ремонт циркуляционного насоса отопления — наиболее частые неисправности, их причины и способы устранения

Услуги сантехника в Москве и Московской области
Циркуляционные насосы различного типа сегодня часто используют в загородных домах и дачах, что позволяет сделать работу систем автономного отопления более эффективной. Помпа, как и другая техника, нуждается в техническом обслуживании, иначе неизбежны сбои и дефекты в работе, которые срочно нужно устранять, иначе вся система может просто выйти из строя. В статье мастер сантехник расскажет о наиболее частых неисправностях в работе циркуляционного насоса, их причинах и способах ремонта.

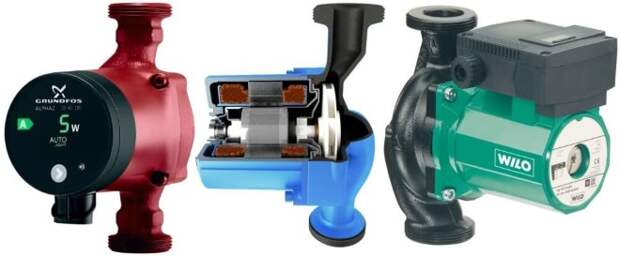

Устройство и принцип работы циркуляционного насоса
Услуги сантехника в Москве и Московской области
Если не знать, в чем заключается принцип работы циркуляционного насоса, то вам трудно будет как производить ремонт, так и заниматься техническим обслуживанием.
Циркуляционный насос сконструирован из следующих элементов:
  • Корпус, который выполнен из нержавеющей стали или цветных сплавов;
  • Электрический двигатель, вал которого соединен с ротором;
  • Ротор, на котором крепится колесо с лопатками — крыльчатка (ее лопасти находятся в постоянном контакте с перекачиваемой средой, выполняются они из металла либо полимерных материалов).
  • С мокрым ротором;
  • С сухим ротором.
У агрегатов с мокрым ротором эта деталь все время помещена в жидкую среду. Такими насосами обычно снабжаются бытовые отопительные системы. За счет того, что ротор располагается в жидкости, все движущиеся детали не только смазываются, но и эффективно охлаждаются.
Услуги сантехника в Москве и Московской области
Главные плюсы такого типа циркуляционного насоса:
  • В процессе работы они практически не издают шума, поскольку вода, в которой располагаются все детали устройства, хорошо поглощают вибрации.
  • В установке они просты, достаточно их врезать в трубопровод, также ремонт и техобслуживание не отнимет много времени и сил.
В качестве недостатков насосов с мокрым ротором стоит отнести небольшую производительность, монтировать их следует исключительно в горизонтальном положении. Также, если в отопительной системе будет отсутствовать жидкость, то такие устройства могут дать сбой.
Услуги сантехника в Москве и Московской области
Приводной двигатель насосов с сухим ротором выделен в отдельную группу. Вращение от вала электродвигателя передается крыльчатке при помощи специальной муфты. По сравнению с предыдущим видом, этот отличается более высокой производительностью, КПД доходит до 80 %. Также конструкция агрегатов с сухим ротором — более сложная, в связи с этим обслуживать и ремонтировать тоже несколько труднее.
Правила эксплуатации и технического обслуживания
Услуги сантехника в Москве и Московской области
Чтобы не сталкиваться с ситуациями, при которых циркуляционный насос, установленный в системе отопления, будет требовать ремонта, необходимо строго соблюдать правила эксплуатации такого оборудования, которые заключаются в следующем:
  • Если в трубопроводе отсутствует вода, запускать циркуляционный насос нельзя.
  • Величина формируемого напора воды должна находиться в пределах характеристик, указанных в техническом паспорте циркуляционного насоса. Если устройство будет выдавать пониженный или, наоборот, повышенный напор воды, это может привести к его быстрому износу и, соответственно, выходу из строя.
  • В течение периода, в который система отопления не используется, насос необходимо включать на циркуляцию хотя бы раз в месяц на четверть часа, что позволит предотвратить окисление и блокирование его движущихся деталей.
  • Очень важно следить за тем, чтобы температура воды в системе отопления не была больше 65°. В воде, нагретой до более высокой температуры, начинает активно выпадать осадок, который, взаимодействуя с движущимися деталями гидромашины, способствует их активному износу и, соответственно, выходу из строя всего устройства.
Осматривать циркуляционный насос и проверять корректность его работы надо ежемесячно. Периодическая проверка циркуляционного насоса значительно снизит вероятность выхода его из строя в отопительный сезон.
Проверка циркуляционного насоса на предмет корректности работы включает в себя такие действия, как:
  • Включение гидромашины на рабочий режим и проверка уровня создаваемых ею шумов и вибраций;
  • Проверка напора (уровня давления) теплоносителя, создаваемого в нагнетательном патрубке (как уже говорилось выше, напор жидкости должен находиться в пределах значений, приведенных в техническом паспорте);
  • Контроль степени нагрева двигателя, которая не должна быть слишком высокой;
  • Проверка наличия смазки на резьбовых соединительных элементах насоса и ее нанесение, если она отсутствует;
  • Проверка наличия и правильности заземления корпуса гидромашины;
  • Проверка наличия протечек как на корпусе насоса, так и в местах, где он соединяется с трубопроводом (если течи в таких местах присутствуют, необходимо подтянуть резьбовые соединения и проверить целостность установленных прокладок);
  • Осмотр клеммной коробки и проверка фиксации в ней провода (кроме того, необходимо проверить, не попадает ли в клеммную коробку влага, что недопустимо).
Наиболее частые неисправности, их причины и способы устранения
Услуги сантехника в Москве и Московской области
Бывают ситуации, когда циркуляционный насос для отопления не работает. Многие из неполадок можно устранить самостоятельно. Узнать неисправности можно по ряду отличительных для них характеристик.
Циркуляционный насос гудит, но крыльчатка не вращается
Услуги сантехника в Москве и Московской области
Пользователи часто задаются вопросом: почему гудит циркуляционный насос отопления и что делать в этой ситуации? Зачастую, шум насоса и при этом полная неподвижность крыльчатки возникают из-за окисления вала приводного двигателя.
Такая ситуация может случиться из-за того, что гидромашина на протяжении длительного времени не функционировала. Для того, чтобы отремонтировать насос своими руками, нужно выполнить последовательность действий:
  • Изначально вы должны отключить электрическое питание;
  • Затем необходимо слить из насоса и прилегающего к нему трубопровода всю жидкость;
  • После этого надо открутить винты и произвести демонтаж приводного двигателя совместно с ротором;
  • И последнее, что вы должны сделать — это сдвинуть насос с мертвой точки, для этого вам необходимо упереться рукой или отверткой в рабочую насечку ротора.
Насос будет издавать шум, но не функционировать и в том случае, если внутрь конструкции попадет какой-то посторонний предмет, который будет препятствием для вращения колеса. Здесь нужно осуществить проверку циркуляционного насоса отопления, найти лишнюю деталь и прибегнуть к ремонту циркуляционной помпы:
  • Изначально отключается электропитание;
  • Далее производится слив воды из насоса и трубопровода,
  • После чего нужно разобрать циркуляционный насос как показано на схеме на рисунке;
  • Далее вам нужно убрать инородный предмет;
  • И на заключительном этапе — на входной патрубок устанавливается сетчатый фильтр.
Греется циркуляционный насос
Важно, чтобы температурный режим устройства был идентичен температурному режиму труб теплоносителя. Если он повысился, то значит были допущены недочеты в процессе монтажа или вы просто пользуетесь им неправильно. Причины, по которым может греться устройство, следующие:
  • Монтаж был произведен неверно. Выявить неполадку просто: если насос греется сразу после установки, то причина явно кроется в этом.
  • Засорение системы. При длительной эксплуатации в трубах скапливаются различные отложения и образуется ржавчина, что затрудняет прохождение жидкости. Следовательно, насос перегружается для того, чтобы обеспечить нормальную циркуляцию теплоносителя. При этом происходит перегревание двигателя, однако решить проблему может внеплановое техническое обслуживание.
  • Инородный предмет. Когда в коммуникациях от труб и радиаторов находится слишком много шлака, начинают отслаиваться кусочки ржавчины или налета. Их попадание в устройство заклинивает электрический двигатель. Если вовремя не разобрать и не почистить прибор, то возникнет высокая вероятность поломки катушки электродвигателя и вы столкнетесь с проблемой, что циркуляционный насос для отопления вовсе не будет включаться.
  • Подшипникам недостаточно смазки. Когда не хватает смазывающего материала, то подшипники очень быстро начинают стираться, что негативно сказывается на сроке эксплуатации устройства в целом.
  • Невысокое напряжение в сети. При напряжении ниже 220 В, электродвигатель очень быстро перегревается, что влечет за собой выход из строя.
Видео
В сюжете - Ремонт циркуляционного насоса, замена конденсатора и прочистка фильтра системы отопления
Включенный насос не гудит и не работает
Если включенный насос не издает никаких шумов, но и не функционирует, то возможны какие-то неполадки с электрическим питанием. Важно знать, как проверить циркуляционный насос отопления в этом случае.
Для этого не обязательно прибегать к разборке агрегата. Вам необходимо взять тестер и проверить уровень и наличие напряжения на клеммах прибора. Чаще всего для решения этой проблемы достаточно всего лишь произвести правильное подключение помпы к электропитанию.
Услуги сантехника в Москве и Московской области
Если в конструкции циркуляционной помпы присутствует плавкий предохранитель, то он мог попросту перегореть в процессе передачи напряжения в электрические сети.
Для того, чтобы привести насос в действие, нужно произвести замену перегоревшего предохранителя.
Как отремонтировать циркуляционный насос отопления, если он отключается сам по себе
Услуги сантехника в Москве и Московской области

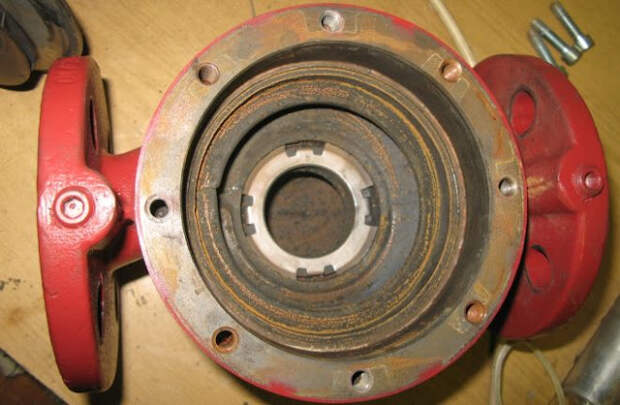

Если вы столкнулись с ситуацией, когда на внутренних стенках прибора появился слой известковых отложений и функционирующий насос периодически отключается, то вам необходимо срочно решить эту проблему.
Вам нужно разобрать устройство и очистить все его внутренние детали. Выполнять процедуру надо как можно скорее. Опоздание чревато окончательным выходом из строя циркуляционного насоса.
Почему шумит циркуляционный насос отопления
Услуги сантехника в Москве и Московской области
Зачастую сильный шум появляется из-за слишком большого количества воздуха в трубопроводе. Для того, чтобы решить проблему, вам нужно знать как спустить воздух с циркуляционного насоса отопления.
Чтобы решить эту проблему раз и навсегда, вы можете установить в верхнем участке контура системы отопления специальный узел, который будет самостоятельно производить выпуск воздуха из трубопровода.
Стук в циркуляционном насосе отопления или сильная вибрация
Услуги сантехника в Москве и Московской области
Здесь скорее всего проблема заключается в износе подшипника. Все, что вам нужно сделать — это произвести замену этой детали.
Услуги сантехника в Москве и Московской области
Как разобрать циркуляционный насос отопления своими руками
Чтобы отремонтировать циркуляционный насос, необходимо произвести его демонтаж и качественную разборку.
Изначально устройство нужно отключить от электрической сети. Для отсоединения кабеля от клеммной коробки необходимо снять корпус с блока питания прибора. Затем нужно осуществить перекрытие подачи воды посредством боковых вентилей и слить остаток в системе. Далее насос нужно открутить отверткой-шестигранником.
Вы можете столкнуться с проблемой, когда болты прикипели. Их нужно смочить жидкостью WD-40 и через 20-30 минут попробовать открутить вновь.
После того, как будет выполнен демонтаж, необходимо снять крышку устройства. Под ней располагается ротор с колесом и лопастями. Вам нужно снять ротор, который обычно зафиксирован при помощи болтов. Так вы получите свободный доступ к внутренним деталям насоса. Затем следует тщательно осмотреть устройство и устранить неполадки.
Видео
В сюжете - Разборка для ремонта циркуляционных насосов WILO с "мокрым" ротором
Подводя итог всего вышеописанного, стоит еще раз отметить, что циркуляционный насос — это очень важный элемент отопительной системы, на которого возложены серьезные функции. Именно поэтому очень важно контролировать его работу и проводить регулярное обслуживание. В случае возникновения сбоев в работе и неполадок, нужно сразу принимать необходимые меры, иначе можно запустить и ваш агрегат просто выйдет из строя.
В продолжение темы посмотрите также наш обзор Циркуляционный насос для отопления 12 Вольт с аккумулятором
