Монтажный пистолет (нейлер) — назначение, виды, как выбрать гвоздомет

Так уж повелось, что гвоздезабивные пистолеты в нашей стране не особо распространены, по крайней мере, до конкуренции с обычным молотком им точно далеко. Тем не менее, выбор разнообразных нейлеров (так называют монтажный пистолет) достаточно широк, и купить нужную модель очень трудно. Но раз вы попали на наш портал, то беспокоиться не стоит, мастер сантехник поможем вам выбрать гвоздомет именно тот, что нужен вам.

Что такое нейлер

Итак, что такое монтажный пистолет? В западных странах этот инструмент достаточно распространен. А вот в России и в странах бывшего союза отыскать подобное чудо техники практически невозможно.

Молоток, топор – пожалуйста, а вот гвоздезабивной пистолет, несмотря на повсеместное распространение деревянного строительства, остается все еще экзотикой.

Нейлер – устройство для быстрого, простого и безопасного забивания гвоздей, а также скоб и шпилек. Основным преимуществом нейлера является забивание гвоздя с первого удара. Это значительно повышает прочность соединения.

Конечно, и в Советском союзе выпускались нейлеры, например пистолеты гвоздезабивные ип 4402,но они так и не получили распространения. Хотя как сказать, ведь пороховые пистолеты для забивки анкеров в бетон активно использовались и используются на отечественных стройках, а ведь это тоже разновидность нейлера.

Современные строительные компании, занимающиеся строительством деревянных домов, стали активно использовать гвоздезабивные пистолеты наряду с перфораторами и шуруповёртами. За профессиональными строителями потянулись и обычные домовладельцы. Все это вызвало спрос на нейлеры, в ответ на который компании-производители заметно увеличили ассортимент.

Сфера применения

Область использования гвоздомета настолько обширна и разнообразна, что данный инструмент становится поистине универсальным. Ему будут рады как в столярной мастерской, так и на строительной площадке. Гвоздезабивной пистолет пригодится на производстве и любом ремонтном участке.

Нейлеры можно использовать в следующих случаях:

• Устройство стропильной системы с помощью перфорированных элементов.
• Монтаж кровельных покрытий (черепица, битумная черепица, профильные и рулонные материалы).
• Фиксация утеплителей.
• Крепление коммуникаций.
• Сборка обрешёток.
• Установка кронштейнов, подвесов, консолей.
• Монтаж готовых панелей.
• Устройство каркасов деревянных домов.
• Обшивка каркасов (сайдинг, ОСП, ДСП, фанера, ГКЛ, ГВЛ, вагонка…).
• Крепление настила (черновой пол, чистовая массивная доска, штучный паркет).
• Прибивание молдингов, штапиков, плинтусов, обналички.
• Сборка опалубки.
• Возведение лестниц.
• Крепление натяжных потолков.
• Фиксация ковровых покрытий.
• Изготовление и обшивка мебели.
• Крепление штукатурной сетки.
• Сборка оконных и дверных коробок.
• Монтаж изгородей.
• Изготовление упаковки (поддоны, ящики, паллеты).

Весьма широкое распространение нейлеров обусловлено следующими факторами:

• Компактные размеры и легкий вес;
• Высокая производительность;
• Предельная безопасность;
• Точность и простота забивания гвоздей.

Мастера особенно ценят гвоздометы за возможность забивать гвозди одной рукой. Второй рукой можно при этом придерживать соединяемые части конструкции. Это очень удобно.

Источник энергии гвоздезабивального пистолета

Гвоздезабивной пистолет является довольно мощным инструментом, которому для совершения работы требуется немало энергии. Разработчики по-разному подошли к решению этого вопроса, что не могло не сказаться на конструктивных и эксплуатационных особенностях конкретного класса. Принято выделять следующие категории нейлеров: пневматические, газовые, пороховые, электрические.

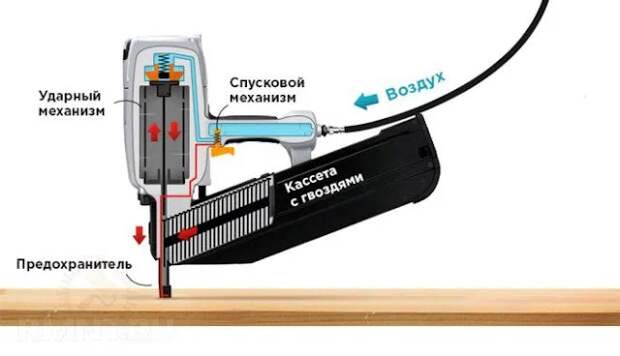

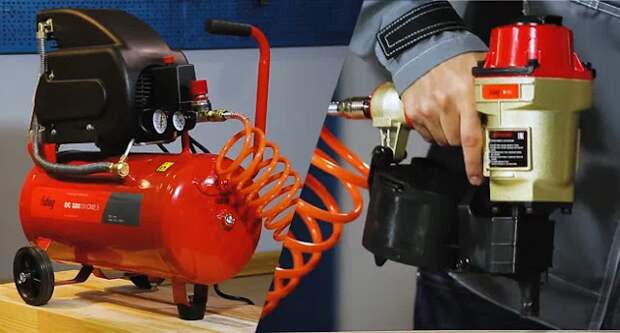

Пневматические нейлеры

Это самый распространённый тип гвоздезабивных пистолетов. Очень много фирм производят подобный инструмент, в том числе общеизвестные компании «широкого профиля». В данной категории представлены нейлеры самого разнообразного назначения и типоразмера, начиная от финишных (работающих с тонкими короткими шпильками), заканчивая гигантами для сборки остовов, которые заколачивают огромные гвозди длиной до 220 мм и диаметром 4–5 мм (Haubold RN 220R).

Для работы таких пистолетов необходим сжатый воздух, поэтому обязательно потребуется компрессор. Но тут обычно особых проблем не наблюдается, так как подавляющее большинство монтажных агрегатов нормально себя чувствует при давлении от 4 до 8 бар, что является традиционным показателем для среднестатистического недорогого компрессора. Производители, как правило, указывают требования к производительности компрессора и объёму ресивера, а также обозначают расход воздуха на один выстрел. Отметим, что есть нейлеры, работающие на высоком давлении — до 18–30 бар (например, HN25C или HN120 от японской фирмы MAX Сo. Ltd.), которые могут в плане мощности потягаться с пороховыми и газовыми аналогами.

Естественно, к нейлеру будет подключен шланг высокого давления. Это отчасти сковывает движения оператора, однако современные воздуховоды обладают небольшим весом и хорошей эластичностью, они могут иметь значительную длину, что существенно нивелирует проблему.

Следующий «неприятный момент» — это привязка к электроснабжению, но и тут есть варианты. Некоторые производители нейлеров предлагают довольно компактные, лёгкие и в меру производительные модели компрессоров под свою технику. Можно обзавестись даже компрессором, снабжённым аккумуляторными батареями. Для примера, TRUSTY TBC-3214 обеспечит порядка 30 минут непрерывной работы от одного заряда.

К достоинствам гвоздезабивной пневматики стоит отнести несколько моментов:

• Простота и надёжность нейлера;
• Компактные размеры корпуса;
• Высокая скорость работы (около 3 выстрелов в секунду);
• Низкая цена выстрела (не нужно топливо — газ, патроны);
• Умеренный вес изделия (в среднем 1–3 кг);
• Простота в обслуживании и эксплуатации;
• Возможность работать в замкнутом пространстве, во влажных помещениях или при наличии взрывоопасной среды;
• Высокая мощность (до 100 Дж);
• Низкий уровень шума и отдачи;
• Не требует разрешений (как пороховой пистолет);
• Низкая стоимость инструмента.

Недостатки (тезисно):

• Наличие воздушных шлангов;
• Привязка к электросетям;
• Необходим компрессор или сжатый воздух (баллоны).

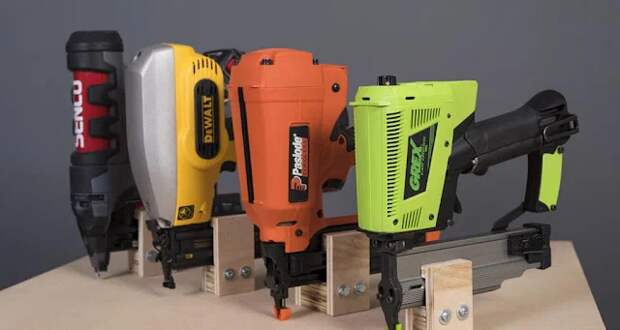

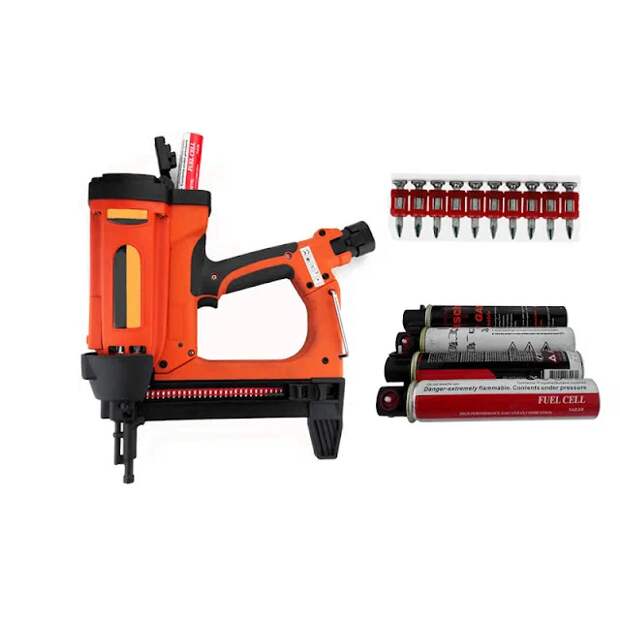

Газовые монтажные пистолеты

Это класс абсолютно мобильных гвоздезабивных инструментов, в которых используется энергия взрыва газовоздушной смеси. В них действует своеобразный аналог двигателя внутреннего сгорания. Легковоспламеняющийся газ подаётся из баллончика в рабочую камеру, где он вентилятором перемешивается с воздухом, после чего смесь поджигается искрой свечи, запитанной от штатного аккумулятора. Энергия микровзрыва поглощается рабочим поршнем, который и забивает гвоздь в основу. Сила подобных машин довольно внушительная, что позволяет применять их для монтажа металлических дюбелей в бетон или металл (прямой монтаж).

Итак, для работы газового нейлера необходимо кроме гвоздей приобретать также баллончики с газом (обычно они продаются в одной упаковке в чётком соответствии «сколько газа — столько расходников»), что определяет цену единичного выстрела. Что касается стратегического запаса, то тут всё довольно неплохо — ёмкости аккумулятора и газа в баллоне хватает на тысячу и более выстрелов с одного заряда (всё зависит от модели и её назначения). Допустим, PULSA 700P от компании Spit выдаёт 700 выстрелов с одного баллона и 1500 выстрелов от заряда батареи (одночасовое зарядное устройство), при этом мощность удара «Пульсы» составляет 100 Дж, а вес агрегата — 3,6 кг. Если снаряжать газовый нейлер для работы с гвоздями по дереву, то автономность увеличивается ещё больше (PASLODE CR175C — аккумулятор на 2200 выстрелов, один баллон — на 1000 ударов). Каркасный PASLODE IM 350 PLUS имеет источник питания, который от одного заряда может ударить более 4000 раз.

Преимущества газовых нейлеров:

• Полная автономность пистолета и хорошая эргономика (нет проводов и шлангов);
• Высокая мощность удара, позволяющая производить даже прямой монтаж (сталь, бетон, кирпич, древесина);
• Умеренный вес изделия (2,5–4 кг);
• Не требует разрешений;
• Простота в обслуживании и применении;
• Малая сила нажатия на спуск и придавливания;
• Многофункциональность (мощная модель заменяет перфоратор, дрель, молоток).

К недостаткам газовых монтажных пистолетов отнесём:

• Наличие выхлопа отработанных газов (нужно иметь возможность проветривать помещение);
• Периодически нужно чистить камеру сгорания;
• Высокая цена выстрела (необходимо платить за газ);
• Укрупнённые габариты в сравнении с пневматикой;
• Требуется следить за остаточным зарядом аккумулятора;
• Высокая цена за новые технологичные модели.

Пороховые пистолеты

Не все отечественные эксперты относят этот класс забивного инструмента к нейлерам, так как их основное назначение — прямой монтаж дюбелями в твёрдые основания. За рубежом их единодушно называют нейлерами, так как грань между монтажным и гвоздезабивным инструментом постепенно стирается из-за серьёзного увеличения мощности последних.

Энергию удара рабочий поршень-боёк получает от воспламенения заряда в строительном патроне — принцип действия этого инструмента схож на работу огнестрельного оружия. Сила выстрела в данном случае задаётся подбором мощности патрона (они, как правило, маркируются разным цветом, могут иметь разный калибр) и регулированием выхлопа горящих газов. В любом случае, требуется изучение плотности основания и пробная пристрелка. Вся конструкция построена таким образом, что сквозной прострел исключён — головка гвоздя останавливается в точке остановки бойка (SPIT P525L). Для срабатывания спуска инструмент должен быть плотно прижат к основанию, только тогда отпускается предохранитель. Подача патронов может осуществляться как в автоматическом режиме (кассетная подача — до 1000 монтажей в час), так и в полуавтоматическом (кассетно-дисковая подача патронов). Существуют однозарядные машины, универсальные агрегаты могут переключаться на одиночный режим для работы с крупными гвоздями (SPITFIRE P370).

В зависимости от характеристик основания и особенностей пристреливаемого материала применяются самые разнообразные дюбели: для металла, бетона, с широкой шляпкой, с резьбой, готовые монтажные узлы.

Преимущества пороховых пистолетов:

• Большая мощность выстрела, подходящая для прямого монтажа (300–550 Дж);
• Полная автономность в работе (нет проводов, аккумуляторов, компрессора и шлангов);
• Малый вес (актуально для импортных моделей);
• Компактность;
• Высокая прочность сцепления;
• Большой ассортимент применяемых гвоздей.

Недостатки пороховых пистолетов:

• Узкая специализация (только прямой монтаж);
• Относительная сложность в применении (подбор мощности патронов и типа дюбелей, сила надавливания, определение предельных межосевых и краевых расстояний…);
• Наличие выхлопа;
• Ограничения по работе в огнеопасных средах;
• Требуется регулярное обслуживание (чистка, замена быстроизнашивающихся деталей);
• Высокая стоимость выстрела (необходимо покупать патроны);
• Двуручность (следует крепко удерживать инструмент);
• Нужны специальные разрешения.

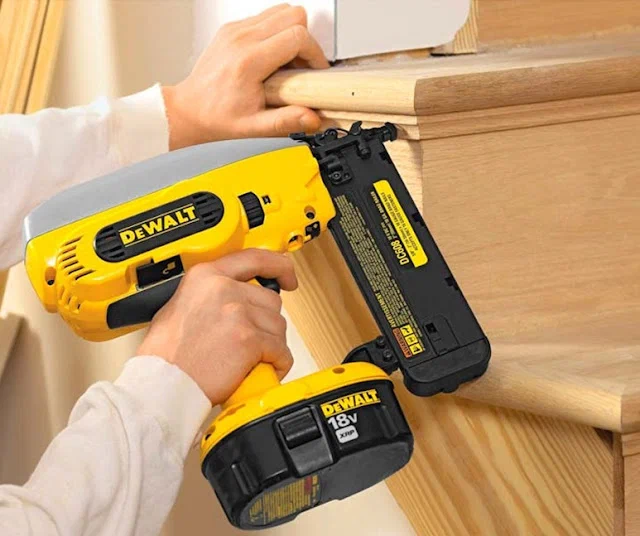

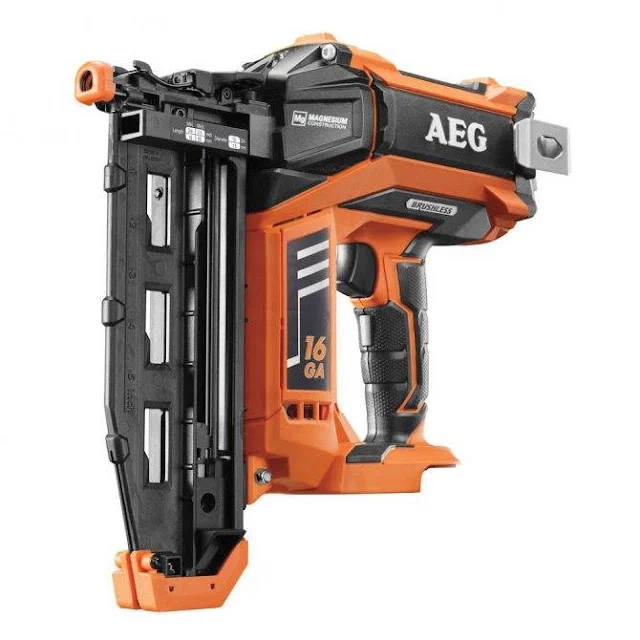

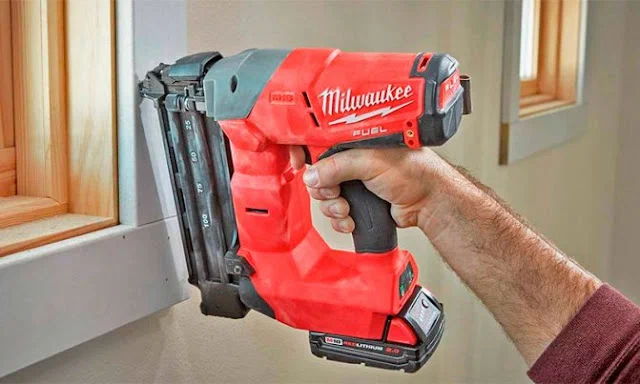

Электрические нейлеры

Самые слабые гвоздезабиватели из всех. Они применяются в основном для финишной отделки, так как работают с расходниками малых размеров — шпильками и штифтами. Обычно, когда речь идёт об электрическом инструменте, мы говорим о сетевых (Rapid EN50) и аккумуляторных моделях. В данном случае мобильный инструмент вышел на первый план. Так широкую известность получил беспроводной 18-вольтовый GSK 18 V-LI Professional от Bosch (700 выстрелов на одном заряде батареи, гвозди длиной 32–63 мм). Хорошо зарекомендовал себя нейлер DeWalt DC618KB с похожими эксплуатационными характеристиками.

Преимущества электрических нейлеров:

• Низкая стоимость единичного выстрела;
• Небольшие габариты изделия, малый вес (для сетевых машин);
• Автономность (для аккумуляторных моделей);
• Низкий уровень шума и вибрации;
• Отсутствие выхлопа;
• Минимальное обслуживание;
• Простота в применении.

Основные недостатки электрических гвоздезабивных машин:

• Слабая мощность выстрела (ограничение по размеру расходника — до 65 мм);
• Зависимость от сети;
• Ограничения по работе во влажных и взрывоопасных средах;
• Низкая скорострельность (примерно 1 выстрел в секунду);
• Сравнительно высокая стоимость агрегата.

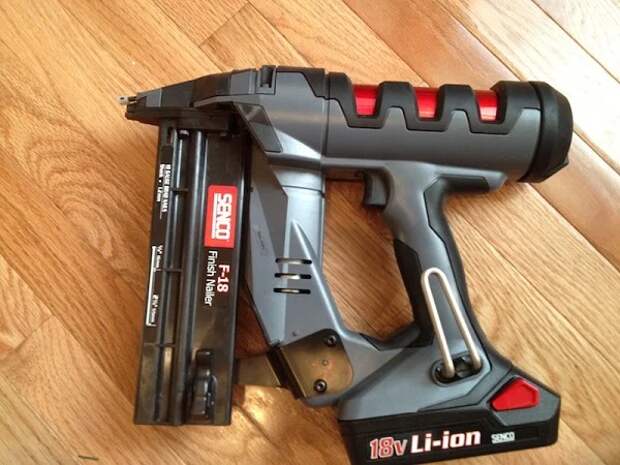

Нейлер Senco Fusion

Выделяем этот агрегат в отдельный класс — тут разработчики применили особую технологию. Основным узлом данного нейлера можно считать пневматический цилиндр, наполненный сжатым азотом, который заставляет поршень двигаться вперёд. Назад он взводится с помощью электромотора, работающего от аккумулятора. Вся система функционирует в режиме замкнутого цикла, необходимо лишь вовремя подзаряжать батарею.

Особенности технологии:

• Отсутствуют провода, шланги, компрессоры, баллоны с газом;
• Низкая цена выстрела (платим только за гвозди);
• Нет вредного выхлопа;
• Обслуживание заключается в подзарядке батареи (500 выстрелов от одного заряда);
• Мощность среднего пневматического нейлера;
• Высокая скорострельность (Senco Fusion F-18 делает 3 выстрела в секунду).

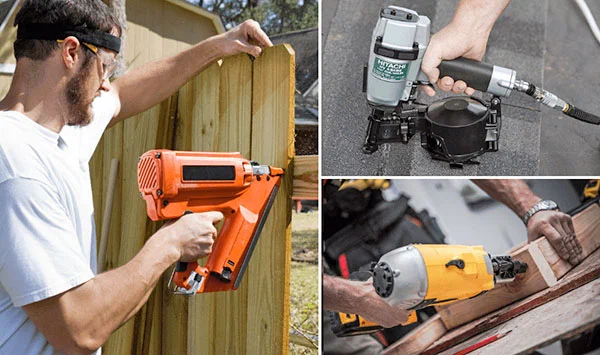

Выбор нейлера по назначению

В основном нейлеры отличаются друг от друга по назначению, то есть по виду работ:

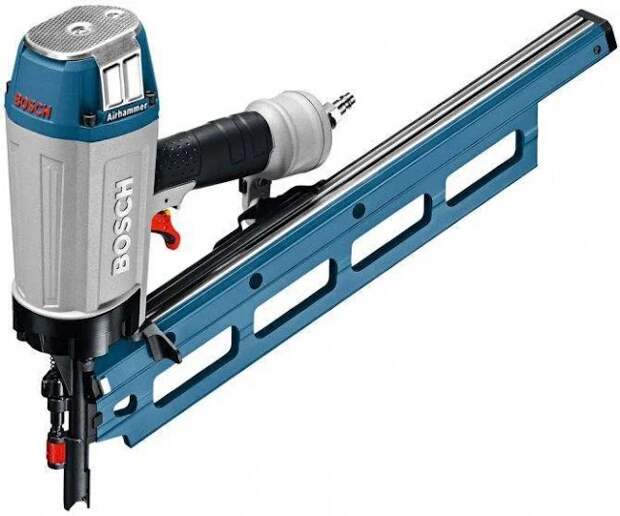

• Каркасные нейлеры применяются при обустройстве черновых конструкций и деревянных подсистем (полы, каркасы, обрешётки), поэтому работают они относительно крупными гвоздями, способными прибивать детали «через тело» (от 50 до 220 мм). Например, TRUSTY TCN-9130P бьёт гвозди длиной от 70 до 130 мм, а Haubold RN 220R по самую шляпку вгоняет гвоздь длиной 220 мм. Расходники для каркасных машин имеют О-образные или D-образные шляпки и упаковываются либо в магазин, либо в барабан. Каждый подобный агрегат имеет свой ограниченный диапазон длины гвоздя (например, 50–90, 90–120, 100–160 мм), что определяется его силовыми возможностями и задано размером кассеты/барабана.
• Обшивочные нейлеры забивают гвозди длиной порядка 25–75 мм и довольно широкой шляпкой (до 7,5 мм). С их помощью крепят листовые материалы к деревянным каркасам (ОСП, фанера, сайдинг…). Ввиду того, что расход гвоздей при обшивках каркасов довольно внушительный, для подачи расходников применяются барабаны, вмещающие большое количество «патронов».
• Отделочные (финишные) пистолеты — это инструмент, предназначенный для монтажа молдингов, плинтусов, наличников, штапиков... Основная его особенность в том, что точка крепления должна оставаться незаметной, деталь не должна иметь повреждений. Поэтому тут используются тонкие не очень длинные гвозди с нержавеющим покрытием без шляпок (шпильки и штифты), собранные в прямую или наклоненную под углом кассету. В данном случае расходники скрепляются на бумаге, либо пластике, так как гвозди, собранные на проволоке, оставляют заусенцы от её остатков. Стоит отметить, что отделочные нейлеры имеют очень чуткую регулировку глубины забивания и комплектуются резиновыми элементами в ударной части, которые предохраняют деталь от вмятин и сколов.

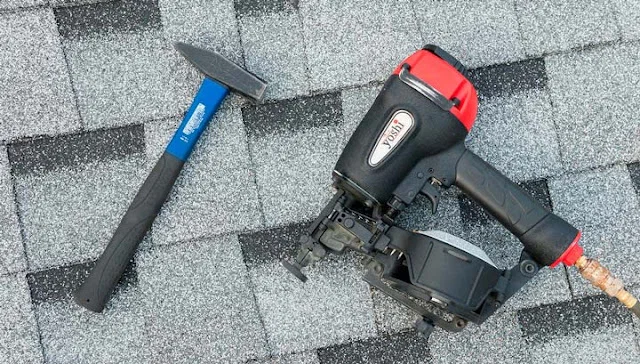

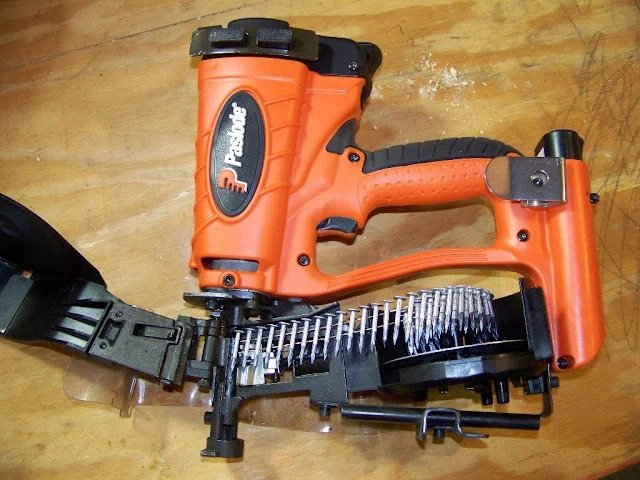

• Кровельные нейлеры. Чаще всего речь идёт о пистолетах для пристрелки битумной черепицы, рубероида, где нужен оцинкованный ершёный гвоздь с большой шляпкой (около 10 мм). Длина расходников для мягкой кровли находится в пределах 25–50 мм, пакуют их обычно в барабан. Кровельными также именуют гвоздезабивные машины, предназначенные для крепления различного рода профильной черепицы. Однако эти нейлеры технически ничем не отличаются от тех же обшивочных пистолетов, разве что могут применяться специальные адаптеры для точного позиционирования инструмента относительно точек крепления.
• Пистолет для крепления перфорированных кровельных элементов от каркасных нейлеров отличается специальным приспособлением, позволяющим без долгих прицеливаний попадать в отверстие.
• Пистолеты для крепления гипсокартона в случае с деревянным каркасом работают витыми или ершёными оцинкованными гвоздями с широкой шляпкой. Длина их находится в пределах 30–50 мм. Фирма MAX выпустила интересную модель (HVR41-ST) «нейлер-шуруповёрт», где шуруп за 0,06 секунды одновременно вкручивается и вбивается в каркас, в том числе и металлический.
• Нейлер для напольных покрытий (паркетный) способен под углом к основной плоскости забивать тонкие шпильки или специальные Г-образные гвозди-костыли. Для точного позиционирования инструмента применяются угловые насадки, опорные ролики и другие приспособления. Есть модели, которые срабатывают от двойного удара по торцу инструмента специальной кувалдой. При первом ударе подбивается доска, при последующем — забивается костыль (SENCO-SHF15).
• Нейлер для монтажа утеплителей позволяет загружать в рабочую зону специальную шайбу, которая предотвращает повреждение рыхлого материала и работает как надёжный фиксатор. Изоляцию можно крепить даже пороховыми пистолетами, необходимо лишь установить специальный адаптер и воспользоваться пластиковыми анкерами-шайбами (гриппами).

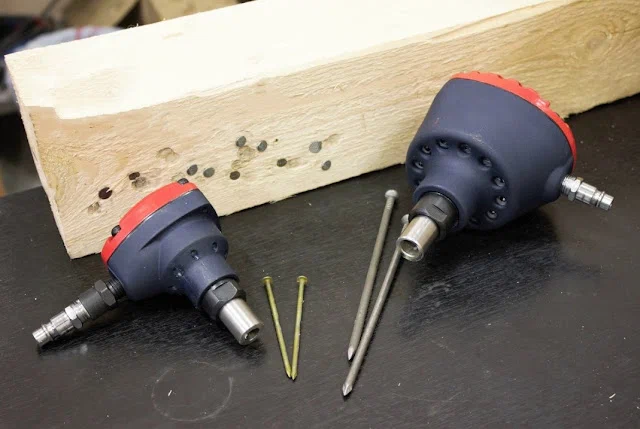

• Ладонные пневматические нейлеры очень компактны, они предназначены для работы в труднодоступных местах. Такие модели способны забивать рассыпные гвозди поштучно, они относительно всеядны, поэтому считаются универсальными. В качестве примера приведём TRUSTY TYI-AH001.
• Пистолеты для прямого монтажа. Это пороховые, некоторые газовые и пневматические нейлеры, способные забивать дюбель-гвоздь в сталь, бетон, кирпич, древесину. С их помощью пристреливают листовые материалы, направляющие металлические профили и деревянные бруски, кронштейны для навесных систем и для крепления коммуникаций. В качестве патронов тут применяются всевозможные расходники, обеспечивающие сверхпрочное сцепление с твёрдыми основами (иногда стойкость точки монтажа на отрыв в два раза превышает показатели традиционного дюбеля с пробкой или анкера). Материал в зоне крепления сильно уплотняется и, за счёт возникновения высоких температур (благодаря трению), в действие вступают процессы диффузионного схватывания. Длина и тип гвоздя выбирается в зависимости от конкретных условий, но в среднем глубина захода в твёрдое основание должна составлять около 20–35 мм.

Выбираем нейлер по дополнительным показателям

Если с назначением и с подходящим типом привода мы разобрались, то можно заняться выбором конкретной модели. Для этого есть смысл повнимательнее взглянуть на дополнительные опции и конструктивные особенности инструмента, которые могут здорово облегчить нам жизнь. Рассмотрим основные момент:

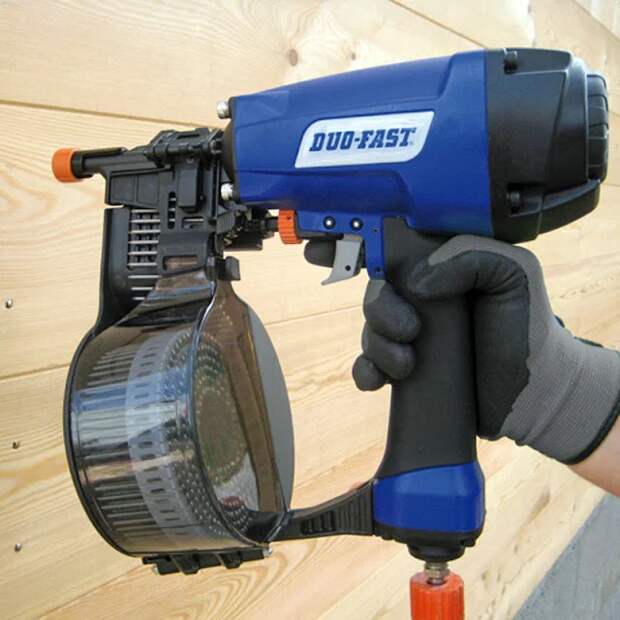

• Барабан или магазин? Барабанный патронташ вмещает намного больше расходников (Makita AN621 — до 300 гвоздей) — несомненный плюс для некоторых видов работ, однако из-за этого увеличивается масса снаряжённого изделия и немного страдают габариты. Кассетный магазин лучше подойдёт для не очень производительных операций, в этом случае мы получим пистолет с отличной эргономикой, особенно если рейка располагается под углом (чем он больше, тем проще достать в зажатое место).
• Регулировка глубины забивания реализуется колёсиком, кнопкой, рычагом или перемещением носика (Bostitch N89C1). Эта опция есть не во всех моделях, но она просто необходима для финишных и обшивочных нейлеров. В пороховых машинах нужно подбирать мощность патрона.
• Тип активации спускового механизма. Не всегда всё завязано на курке, выстрел может производиться и от нажатия носиком, и комбинированно. Пожалуй, лучший вариант, когда есть возможность выбирать (Makita AN902).
• Возможность переключения режима работы «одиночный/серия» (Makita AN902). Очередью хорошо работать при черновой обшивочной пристрелке, единичный удар — лучше для финишных операций.
• Защита от случайного пуска, повторного и холостого выстрела призвана предохранять инструмент и заготовку от повреждений, а оператора от травм (DeWalt D51855, МАХ CN890B). Тут применяют ручные предохранители, автоматические контактные системы высвобождения механизма, защита от выстрела при пустом магазине (для пороховых) и т. д.
• Поворотное сопло выхлопа (дефлектор). Благодаря такому решению можно отвести отработанные газы в сторону от оператора (Bostitch N400).
• Удобный (безключевой) доступ в рабочую зону инструмента позволяет быстро удалить застрявший гвоздь (Bosch GSN 90–34 DK). Для «выковыривания» неправильного гвоздя в комплекте иногда даже имеется специальный инструмент.
• Особенности конструкции носика. Зубчатый упор помогает надёжно фиксировать инструмент и делать пристрелку под углом. Возможность присоединения сменных адаптеров значительно расширяет сферу применения инструмента. Резиновые съёмные вставки на упорах предохраняют заготовку от повреждений. В некоторых моделях носик съёмный, что даёт возможность его заменить в случае износа (Bostitch N89).
• Контроль состояния зарядов. Для нейлеров с аккумулятором в конструкции очень желательно иметь индикацию уровня заряда. Некоторые пистолеты обладают светодиодной индикацией количества оставшегося газа (HILTI GX 120).
• Большинство гвоздезабивных инструментов имеют крюк для подвешивания на лесах или на ремне, удобно, если он будет поворотным, выдвижным.
• Для монтажа направляющих профилей типа UD (для газовых агрегатов), да и во многих других случаях весьма полезной будет приставная ножка на корпусе (PULSA 700P, HILTI GX 120).
• Отдельное внимание рекомендуем уделить качеству исполнения корпуса (рёбра жёсткости, защитные вставки) и характеристикам демпферных и противоскользящих накладок. Минимум шумов, вибрации и отдачи — вот наша цель.
• Явным преимуществом для нейлеров с аккумуляторами будет наличие двух батарей (Dynamik CN60–688ES) и быстрого зарядного устройства.
• Более длинный магазин (для реечных пистолетов) меньше отвлекает на перезарядку, что очень чувствительно, когда работаешь на подмостях или на лестнице. Стоит обратить внимание, насколько легко заряжается магазин/барабан.

В принципе, это все, что надо знать, выбирая гвоздезабивные пистолеты, они же нейлеры. Главное понять предназначение вашей покупки, стоимость выстрела и возможность ремонта в случае поломки.
