Фланцевые адаптеры датского производителя AVK используются при монтаже трубопроводов, а также установке задвижек (клиновых или с раструбными патрубками). Уникальная конструкция прокладки фланца позволяет провести его установку с компенсацией углового смещения, что приводит к надежному соединению даже в сложных условиях.
В статье мастер сантехник расскажет о их технических характеристиках.
Область применения и особенности конструкции
![Введите описание картинки Введите описание картинки](https://r4.mt.ru/r1/photoAB8C/20541439623-0/png/bp.jpeg)

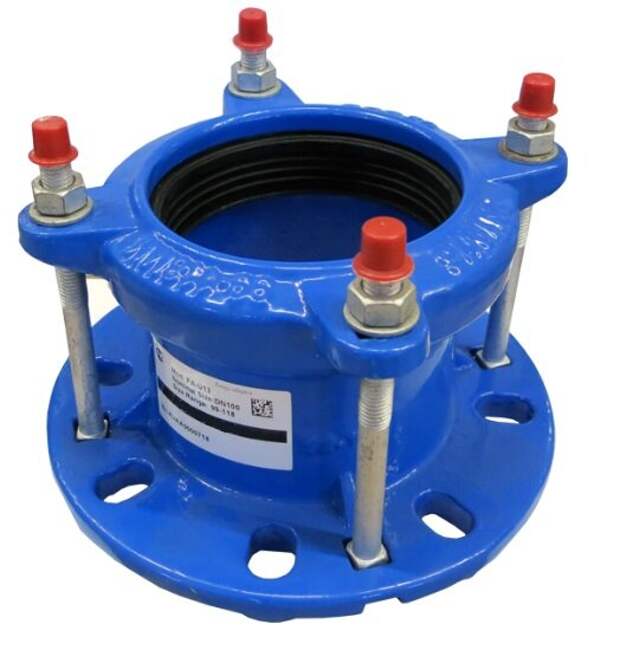

Их используют для соединения труб из различных материалов — чугуна, стали, асбоцемента, пластика, с температурой рабочей среды не более 70ºC и давлением до 16 бар (расчетное давление составляет 29 бар).
![Введите описание картинки Введите описание картинки](https://r2.mt.ru/r1/photo0CD6/20764512472-0/png/bp.jpeg)
Особенности конструкции:
- При установке на коммуникациях состоящих из самых различных труб, адаптер фланцевый AVK позволяет получить прочное соединение благодаря особым захватывающим сегментам двух видов, один из пушечной бронзы – для ПЭ/ПВХ труб, другой из твердой нержавеющей стали для чугунных труб, труб из шарографитного чугуна, стальных труб, труб из нержавеющей стали, стеклопластика или асбестоцемента. Внутрь ПЭ труб устанавливаются опорные втулки во избежание их деформации.
- Патентованная система уплотнения SupaGrip™ с подвижным захватом обеспечивает полную опору прокладки даже на трубых минимального диаметра.
- Корпус из шарографитного чугуна, захватывающие фланцы из литой стали с эпоксидным покрытием по DIN 30677-2 и согласно требованиям GSK.
- Металлические захватывающие сегменты закреплены шпильками для долговечности службы.
- Болты и гайки имеют антифрикционное покрытие во избежание повреждений их поверхностей.
- Постоянные защитные покрышки предохраняют захватывающие фланцы при обращении с соединителем и во время его монтажа.
Характеристики фланцевого адаптера AVK «Combi»
![Введите описание картинки Введите описание картинки](https://r5.mt.ru/r1/photoBADC/20987585321-0/png/bp.jpeg)

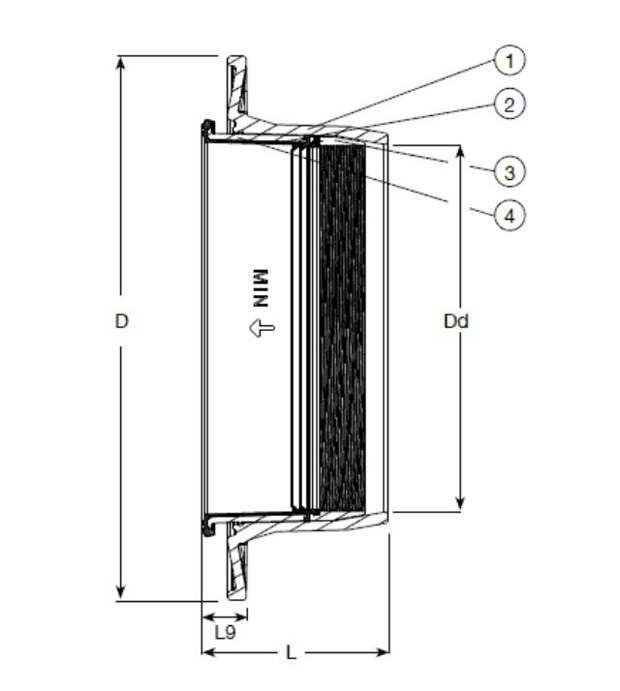

Конструкция фланцевого адаптера AVK «Combi»:
- 1 - Фланец.
- 2 - Уплотнительное кольцо.
- 3 - Зажимное кольцо.
- 4 - Опорное кольцо.
Назначение:
- Для воды, сточных вод и нейтральных жидкостей с температурой до +70°С
- Фланцы предназначены для монтажа клиновых задвижек или задвижек с раструбными патрубками, а также для труб из выше указанных материалов. Благодаря уникальному дизайну прокладки, место установки фланца на участке трубы и компенсация углового смещения трубы могут варьироваться, что обеспечивает надежный и несложный монтаж фланца даже в трудных условиях. Продольное движение фланца во время монтажа ограничено до минимума, и кроме этого, небольшой вес и цельный дизайн упрощают его монтаж и сокращают затраты.
- Конструкция широкого зажимного кольца из нержавеющей стали рассчитана по стандартам DIN/EN, для труб из ПЭ, непластифицированного ПВХ и для ПВХ с двухосной ориентацией.
- Стандартные болтовые отверстия согласно нормам EN 1092-2 (ISO 7005-2). Позволяет смещение макс. ± 3,5° труб до PN16.
Материалы:
- Фланец - Шарографитный чугун GJS-500-7 (GGG-50) эпоксидным покрытием по стандарту DIN 30677-2.
- Покрытие - Порошковое эпоксидное нанесённое электростатическим способом по DIN 30677-2 согласно требованиям GSK.
- Встроенное резиновое уплотнение - Резина EPDM, утвержденная для контакта с питьевой водой.
- Упругое кольцо - Нержавеющая сталь.
- Опорное кольцо - Полипропилен.
Характеристики фланцевого адаптера AVK «Supa»
![Введите описание картинки Введите описание картинки](https://r1.mt.ru/r1/photo4283/20210658170-0/png/bp.jpeg)

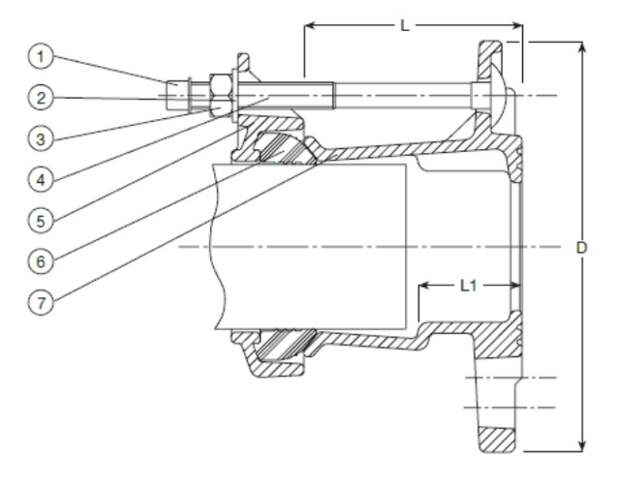

Конструкция фланцевого адаптера AVK «Supa»:
- 1 - Колпачок.
- 2 - Шайба.
- 3 - Гайка.
- 4 - Шпилька.
- 5 - Кольцо сальника.
- 6 - Резиновое уплотнение.
- 7 - Фланец.
Назначение:
- Универсальный соединитель-переходник для классов давления PN 10 / PN 16.
- Предназначен для воды, газа и нейтральных жидкостей с температурой до +70°С. Вода - максимальное рабочее давление 16 бар. Газ - максимальное рабочее давление 7 бар.
- Для труб из серого и ковкого чугуна, стали, твердого ПХВ и из асбестоцемента.
- Стандартные болтовые отверстия согласно нормам EN 1092-2 (ISO 7005-2). Позволяет смещение макс. ± 4° труб до PN16.
- Не устойчив к силам натяжения. Не пригоден для концевых нагрузок.
Материалы:
- Кольца сальника и манжета - Ковкий чугун не ниже марки GGG-40 по DIN 1693 (EN-GJS-400: EN 1563: 1997).
- Покрытие - Порошковое эпоксидное по DIN 30677.
- Резиновые уплотнения для воды - EPDM по BS 2494 типа W.
- Резиновые уплотнения для газа - Нитриловый каучук DIN 3535 часть 3.
- Шпильки - Нержавеющая сталь A2.
- Гайки - Нержавеющая сталь A4, класса прочности 70, с тефлоновым покрытием PFTE.
- Шайбы - Закалённая сталь, оцинкованная.
Характеристики фланцевого адаптера AVK «Supa plus»
![Введите описание картинки Введите описание картинки](https://r1.mt.ru/r1/photoC63A/20433731019-0/png/bp.jpeg)

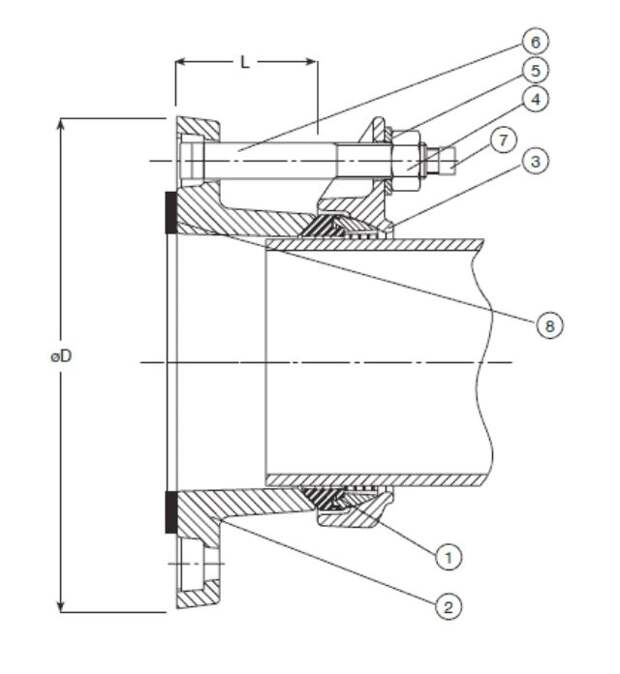

Конструкция фланцевого адаптера AVK «Supa plus»:
- 1 - Устойчивое к натяжению уплотнительное кольцо.
- 2 - Переходник.
- 3 - Хомут.
- 4 - Шестигранная гайка.
- 5 - Шайба.
- 6 - Болт с прямоугольной головкой.
- 7 - Колпачок на болт.
- 8 - Прокладка на фланец.
Назначение:
- Для воды и нейтральных жидкостей с температурой до +70°С.
- Для труб из ПЭ и ПВХ, с обязательным уплотнительным кольцом, которое устойчиво к натяжению.
- Общий допустимый угловой перекос в пределах ± 3,5°.
Материалы:
- Раструб и зажимное кольцо - Чугун ковкий не ниже марки GGG-40 по DIN 1693 (EN-GLS-400: EN 1563: 1997).
- Покрытие - Эпоксидное порошковое по DIN 30677, нанесённое электростатическим способом внутри и снаружи.
- Уплотнительное кольцо устойчивое к натяжению - Резина EPDM с пушечной бронзой по DIN 17005 RG5.
- Гайка - Нержавеющая сталь (AISI 316) A4, класса прочности 70 с тефлонным покрытием PTFE.
- Болт с шайбой - Нержавеющая сталь A2 класса прочности 70.
- Колпачок на болт - Пластмасса.
- Прокладка на фланец - Резина EPDM.
Монтаж
![Введите описание картинки Введите описание картинки](https://r.mt.ru/r1/photo66B8/20656803868-0/png/bp.jpeg)
Подготовительные действия:

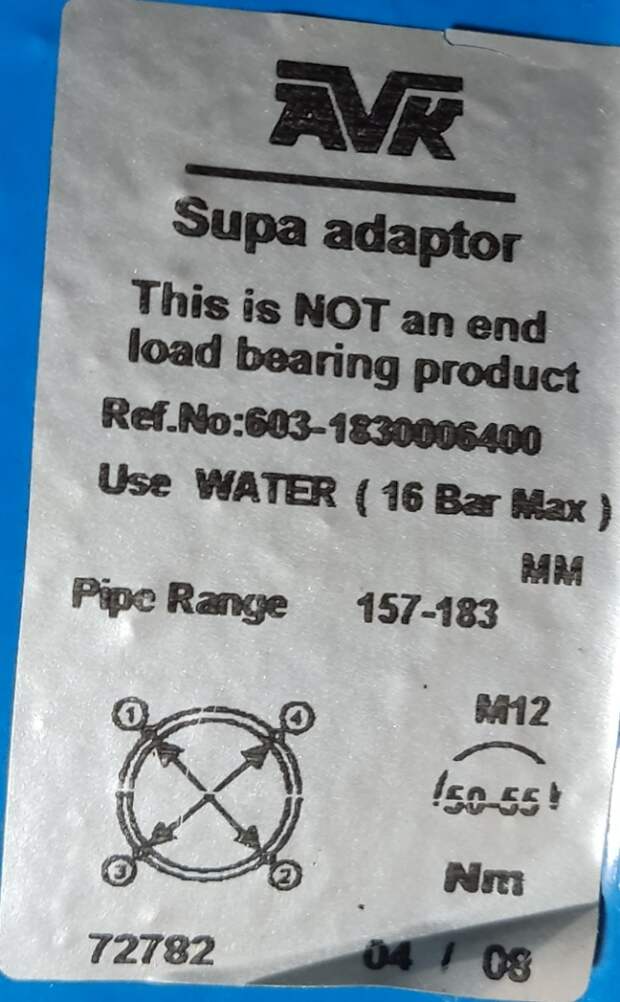

- Провести замер внешнего диаметра трубы, перед установкой фланцевого адаптера AVK.
- Проверить соответствие результатов с данными на наклейке, для полной уверенности в том, что адаптер соответствует параметрам проводящей системы (по рабочему давлению, рабочей среде).
- Очистить соединяемые концы труб болгаркой или металлической щеткой от любого мусора, шлама, защитного покрытия и ржавчины.
- Обеспечить наличие достаточного пространства для установки адаптера.
- Осмотреть фланцевый адаптер с целью проверки целостности уплотнения из резины и отсутствии механических повреждений на корпусе, а также в наличии всех крепежных и функциональных деталей.

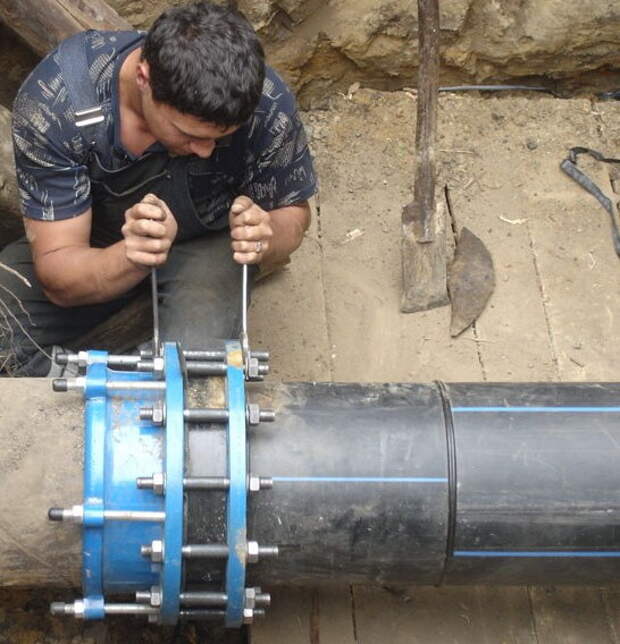

Установка:
- Надеть прижимное кольцо, затем резиновый уплотнитель, а потом и корпус фланцевого адаптера на конец трубы.
- Совместить фланцевый адаптер и ответный фланец. При этом провести регулировку зазора между ними, который должен составлять:- 25 мм для диаметров от 350 до 900 мм;- 36 мм для диаметра от 1000 до 1200 мм.
- Установить прокладку между фланцами.
- Соединить ответный фланец с корпусом фланцевого адаптера.
- Установить крепежные болты.
- Смазать часть трубы, на которой будет расположено резиновое уплотнение, которое затем передвинуть вместе с прижимным кольцом вплотную к корпусу адаптера.
- Проверить положение резинового уплотнителя (отверстия в корпусе адаптера и прижимном кольце должны совпадать).
- Надеть шайбы и затянуть гайки методом крест-накрест (два оборота за один раз для равномерного уплотнения). Сила затяжки должна не превышать 40 Нм.
- Проверить правильность положения фланцевого адаптера (расстояние между трубой по всей окружности и внутренним диаметром прижимного кольца должно быть одинаковым).
