Как сварить трубы разного диаметра — лепестковый переход

Услуги сантехника в Москве и Московской области

Один из сложных видов сварочных работ, требующий привлечения опытного сварщика – сварка труб малого диаметра с трубопроводами большего сечения. В статье мастер сантехник расскажет, как можно сварить между собой две трубы с разным диаметром.

Изготовление сварных переходов для труб

Переходы необходимы для изменения пропускной способности трубы с большего диаметра на малый и наоборот.

Новости СМИ2

Переходы изготавливаются при помощи штамповки, а также сварки (лепестковые переходы). Изготовление при помощи штамповки применяется в серийном производстве на заводах, изготовить такой переход в домашних условиях не является возможным.

Переходы с одного диаметра трубы на другой можно изготовлять кузнечным способом (путем осадки труб при красном калении) или путем вырезки клиньев.

Что потребуется

Прежде чем браться за работу, следует сначала приготовить все необходимое для предстоящей операции:

Сварочный аппарат;
Болгарка;
Резиновая лента;
Линейка;
Маркер;
Бумага;
Циркуль.

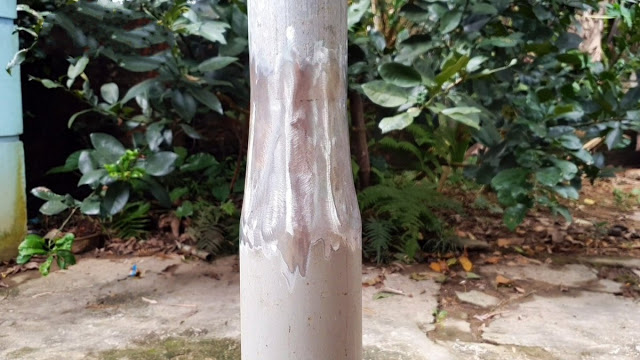

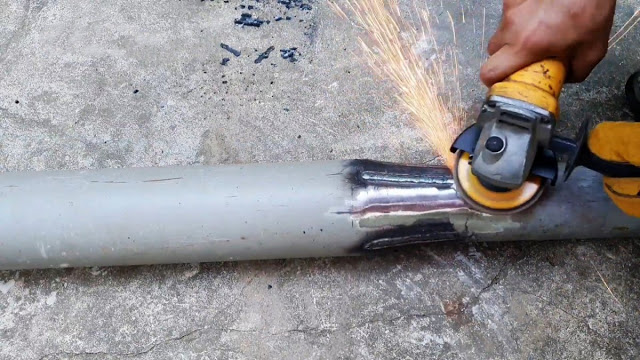

Как сделать лепестковый переход на трубе

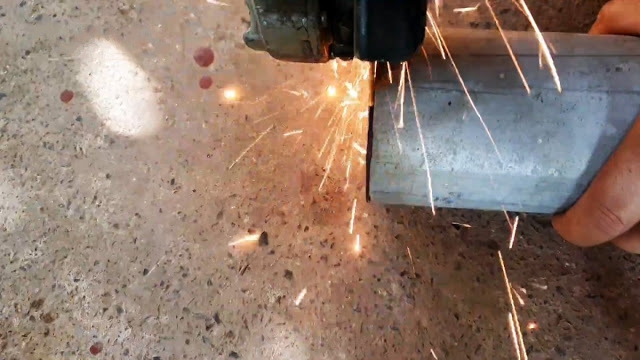

Первым делом края свариваемых труб нужно отторцевать максимально ровно.

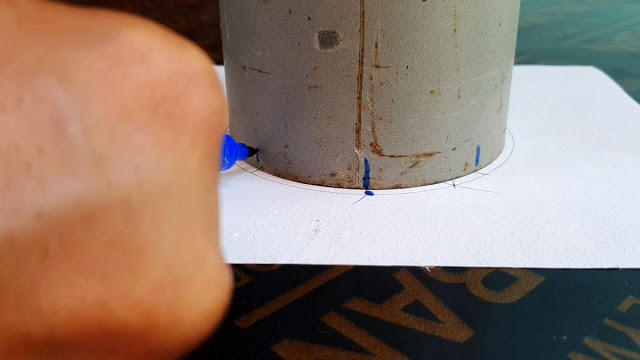

Далее необходимо разделить окружность большей из труб на восемь абсолютно равных частей. Лучше всего сначала произвести все расчёты и разметку на бумаге.

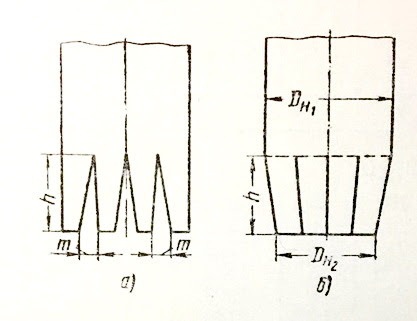

При изготовлении переходов из труб путем вырезки клиньев величина m определяется по формуле:

m = (π(DH1 — DH2)/n)·c

Где:

m – наибольшая ширина вырезаемого клина в мм;
DH1 – наибольший наружный диаметр перехода в мм;
DH2 – наименьший наружный диаметр в мм;
n – число клиньев;
с – величина, равная 2 – 2.5 мм при электродуговой сварке и 3 – 4 мм при газовой сварке.

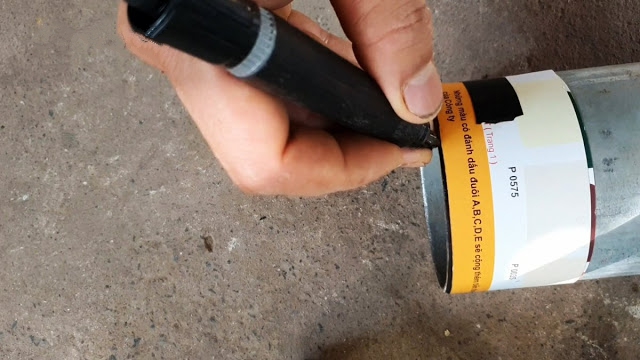

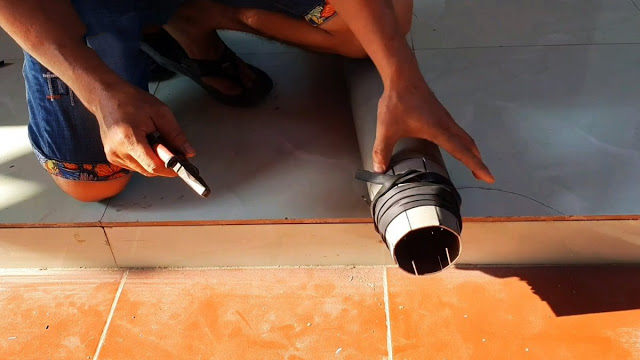

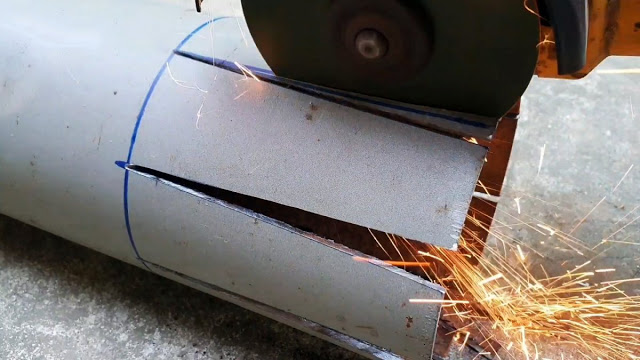

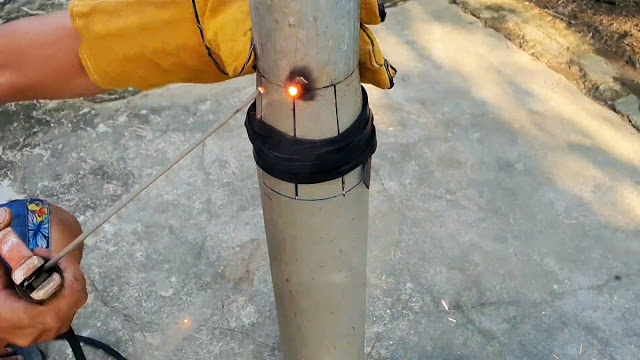

Когда план будет готов, переносим разметку с масштабного чертежа с бумаги на саму трубу.
