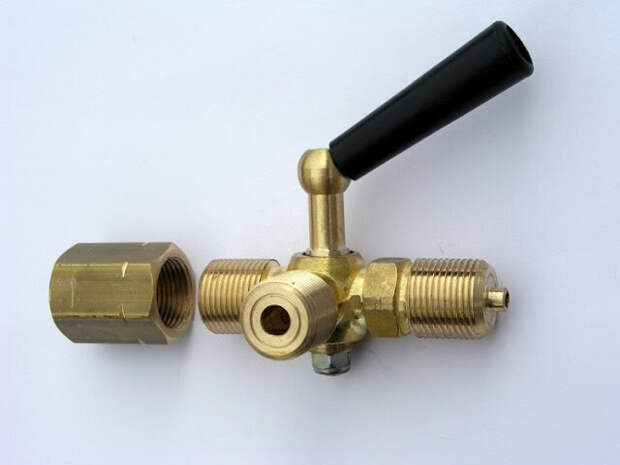

Трёхходовой кран — это устройство, которое монтируется на трубу перед манометром и выполняет сразу несколько функций. В статье мастер сантехник расскажет, в каких случаях используют такое устройство, как трехходовой кран для манометра.
Назначение
Такие вентили используют в коммуникациях, которые транспортируют холодную воду, а также горячую воду и пар.
Установка трехходового манометрического клапана преследует следующие цели:
- Он дает возможность провести проверку измерительного прибора, подключив его к контрольному манометру;
- Особенность трехходового крана для манометра заключается не только в его основной работоспособности, отключения прибора от магистрали, но и сбрасывания давления в нём;
- За счет него можно продуть отвод на манометр – сбросить через него некоторое количество рабочей среды. Продувка отвода используется для удаления скопившегося загрязнения, которые сами по себе могут оказать отрицательное влияние на точность измерения давления.
В трубопроводных системах, где необходим постоянный контроль давления, установка такого прибора обязательна.
Принцип работы трехходового крана для манометра

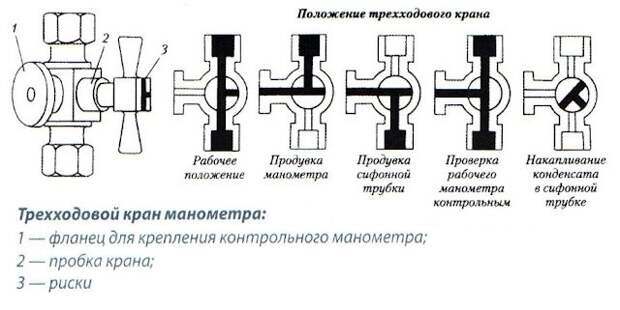

Трехходовой кран под манометр контролирует работу всей установки с помощью изменения положения рукоятки. В корпусе устройства предусмотрена конусовидная пробка с Т-образным проходом, поворот рычага в рабочий режим позволяет направить поток в нужное русло.

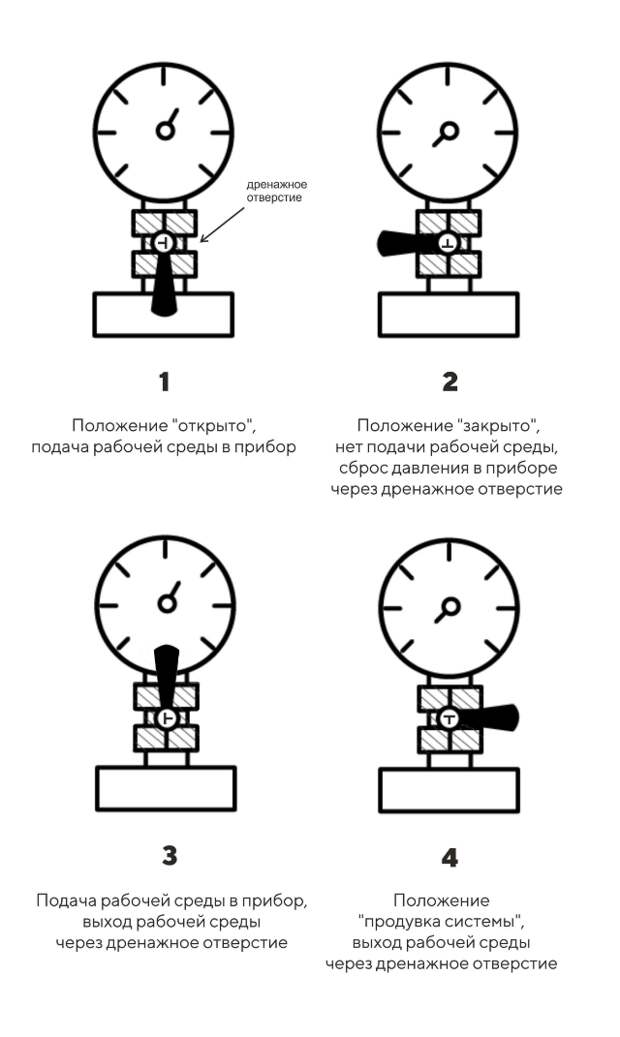

Производители отмечают четыре функциональных положения:
- Манометр изолирован от имеющейся транспортируемой среды и сопряжен с атмосферой (уровень давления является нулевым);
- Универсальный вентиль соединяет агрегат с рабочим пространством и быстро проводит замер уровня давления;
- Качественная продувка сифона.
Проверка исправности манометра:
- Если стрелка манометра при выключении самого приспособления быстро опускается к нулю, а при подключении без промедленья и резких рывков достигается необходимого состояния, то вентиль функционирует исправно. Когда кран засоряется, перемещение стрелки в обоих направлениях становится медленным.

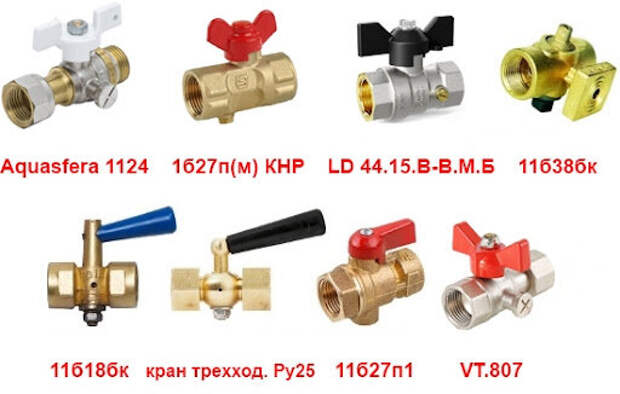

Виды кранов
На сегодняшний день существует несколько разновидностей этого приспособления. Классифицируются трёхходовые манометрические краны в зависимости от способа крепления, а также исходя из конструктивных различий.

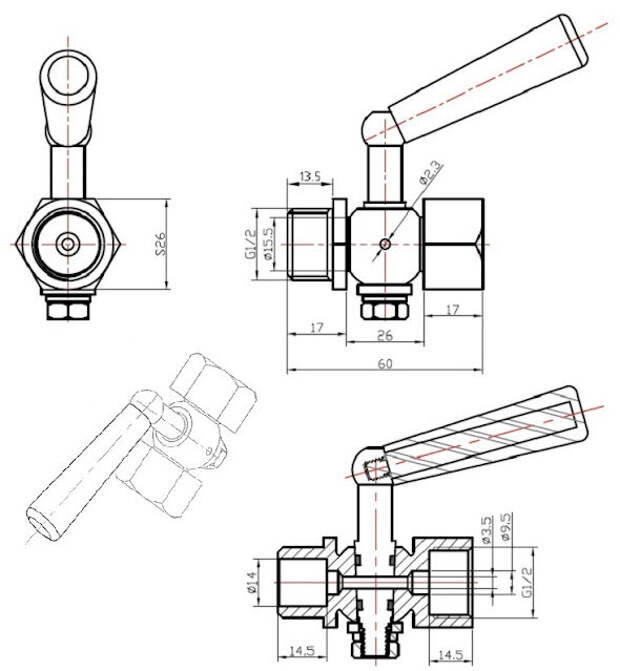

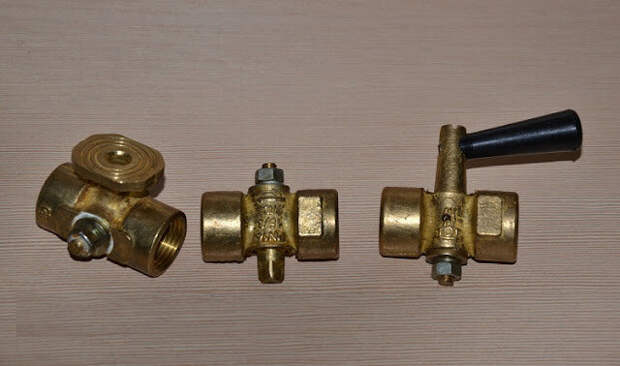

Пробковый натяжной кран
Такое изделие имеет натяжной вариант герметизации (отсюда и название).
Трехходовой пробковый клапан с натяжным способом герметизации выпускается в следующих модификациях:
- Устройство, в котором проходное отверстие имеет с двух сторон трубную или же метрическую резьбу. Третий выход в этом случае выступает в качестве дренажа.
- Приспособление, которое имеет с одной стороны отверстия трубную резьбу, а с другой — метрическую. Как и в предыдущем случае, третий выход приспосабливается под дренаж.
- Третье устройство является, по сути, модификацией первого и второго и оснащается запорным приспособлением. В качестве запорного приспособления выступает рукоятка, имеющая форму рычага или бабочки.
- Устройство, которое оснащено резьбой с двух сторон отверстия, а с третьей имеет специальный фланец для стыковки с измерительным прибором.
Изготавливаются такие краны из латуни. Конструкция их абсолютно проста, однако имеют место два существенных недостатка:
- Пробковые вентили требуют довольно большого усилия для приведения в действие запорного или переключающего механизма.
- Из-за мягкости металла (латуни) существует большой риск отрыва хвостовика пробки при подтяжке контрольной гайки.

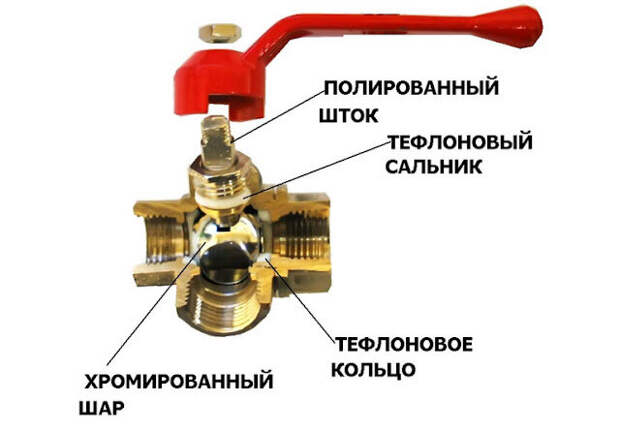

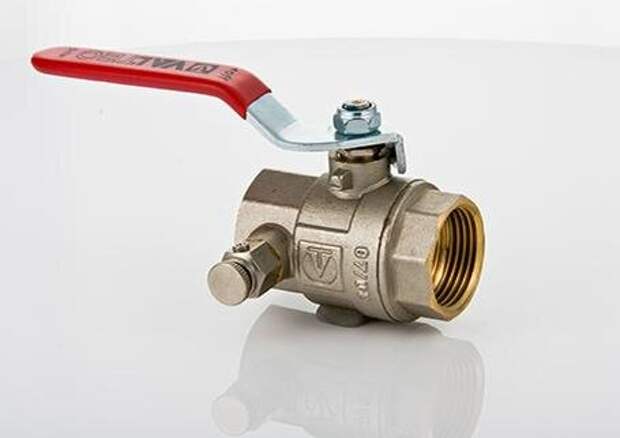

Трёхходовой шаровой кран с дренажом
Современное приспособление, которое является наиболее популярным вариантом из всех трёхходовых манометрических кранов. Он получил свое название от особенности внутренности запорного механизма. Внутри конструкции находится шар с прорезью в виде буквы «Г» или буквы «Т».
Рассмотрим основные эксплуатационные преимущества шарового крана для манометра:
- Простая и удобная конструкция;
- Высокие герметизационные показатели;
- Практичность (небольшой размер);
- Лёгкость установки и простота эксплуатации;
- В проточных зонах не накапливается мусор;
- Этот вид кранов можно использовать в вязких или застойных зонах.

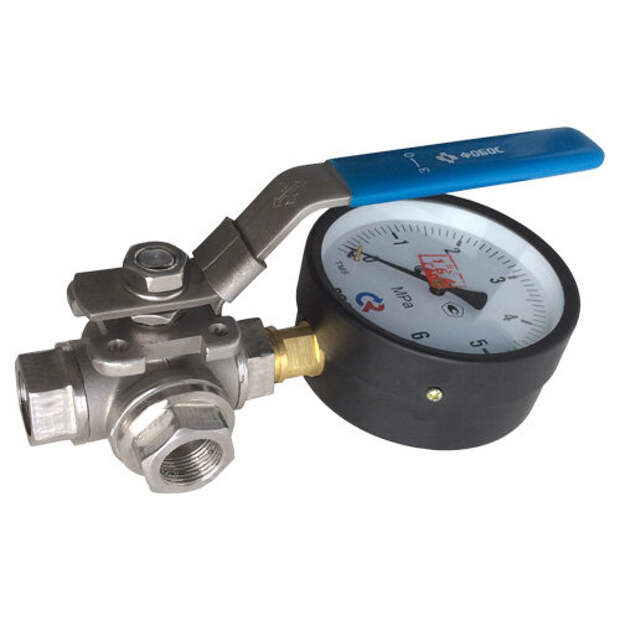

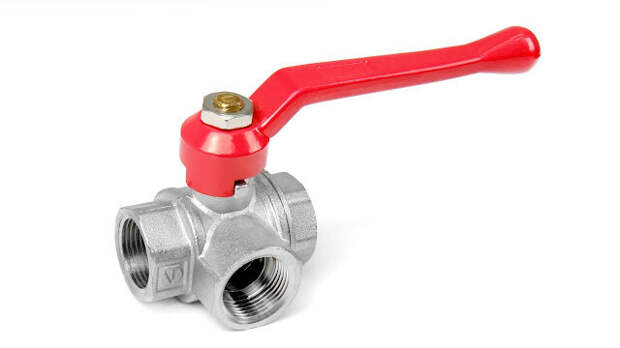

Трёхходовой шаровой кран с муфтовым отводом
Этот вентиль не является манометрическим краном как таковым, но может применяться для выполнения тех же функций. Производятся такие краны из латуни, которая имеет защитный слой хрома. К муфтовому выходу можно подключить дренаж или контрольный манометр для проверки основного измерительного прибора.

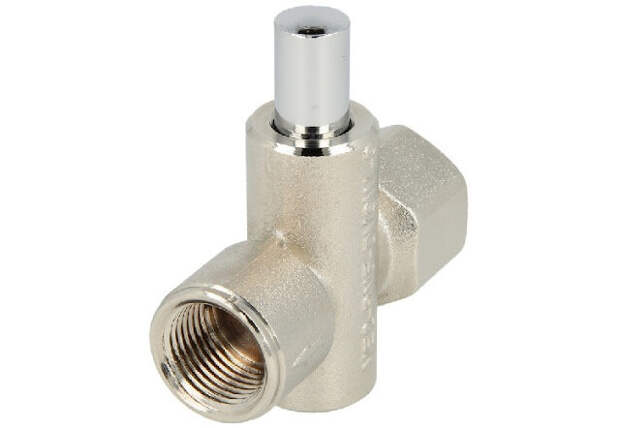

Кнопочный трёхходовой кран под манометр
Это современное устройство, которое имеет одно большое отличие от вышеперечисленных приспособлений — благодаря такому вентилю исключается постоянное воздействие давления среды на измерительный механизм прибора. Замер давления осуществляется следующим образом: нажимается кнопка и на измерительный прибор подают давления для проведения замера. После отпускания кнопки нагрузка на измерительный манометр уходит автоматически.
Как выбрать
Ключевые технические параметры трехходовых кранов:
- Диаметр условного прохода патрубков;
- Пропускная способность, напрямую связанная с размером сечения патрубков;
- Рабочее давление;
- Максимально допустимый температурный режим;
- Класс герметичности;
- Срок службы, определяющий расчетное количество циклов;
- Тип магистрального соединения – резьбовой, фланцевый, штуцерно-торцовой, муфтовый, цапковый или сварной.
Изложенные выше особенности регламентированы стандартами ГОСТ. Разница между ними зависит от модели изделия и материалов, из которых оно изготавливается. Характеристики нужны для правильного подбора оборудования и его долгого срока эксплуатации.
Установка трехходового крана
Трехходовой кран устанавливают в тех местах, которые указаны в проектной документации, например, перед и после задвижек. Во время установки нужно ориентироваться на направление стрелок, размещенных на корпусе устройства, указывающих течение потока. Для увеличения критериев герметичности, во время монтажа применяют разные уплотнительные материалы (сантехнический лён, лента ФУМ).
Не забывайте, что трехходовые краны, чаще всего, изготавливаются из латуни. Поэтому затяжку резьбы лучше производить вручную. Если затянуть до герметизации соединения руками сил не хватает, воспользуйтесь небольшим ключом. Но проводите все манипуляции чувствительно, чтобы не сорвать резьбу.
Обслуживание и ремонт
Трехходовой вентиль – конструкция, как правило, не разборная. Поэтому ремонт своими руками возможен лишь в случае протечки стыков.
Список неполадок трехходовых кранов, которые можно выявить самостоятельно:
- Протечки при закрытом пробковом механизме являются показателем слабого прижима или же попадания мусора. В таких ситуациях рекомендуется демонтировать кран, разобрать его, почистить и собрать. Важно помнить, что подтягивать гайку следует, если перечисленные действия не устранили дефекта;
- Течь у моделей шарового вида – это свидетельство износа уплотнительного элемента. Чтобы устранить неисправность, можно на пару оборотов поджать гайку, прижимающую шток при наличии таковой;
- У шаровых «тройников» уплотнительное кольцо может быть сжато самой рукояткой и шайбой. Единственное понадобится закрыть устройство и снять указанные элементы. После следует поверх уплотнителя намотать резьбу ФУМ-лентой.
В продолжение темы посмотрите также наш обзор Учимся работать с трехходовыми регулирующими клапанами
