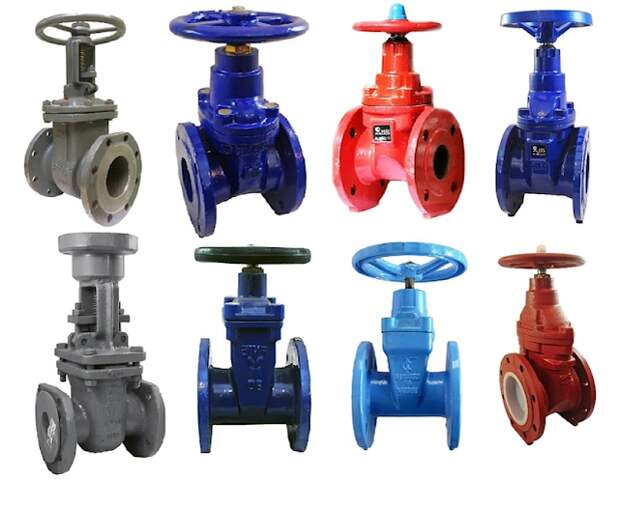

Задвижка клиновая – это разновидность трубопроводной арматуры, предназначенная для тонкой регулировки силы и состояния носителя в трубопроводе. Регулировать потоки можно любого уровня, начиная от малогабаритных труб в системе водоснабжения частного дома, и заканчивая масштабными ветками промышленного назначения.
Собственно, благодаря такой своей мобильности и практичности задвижки и стали столь популярны среди. В статье мастер сантехник рассмотрит конструкцию клиновой задвижки.

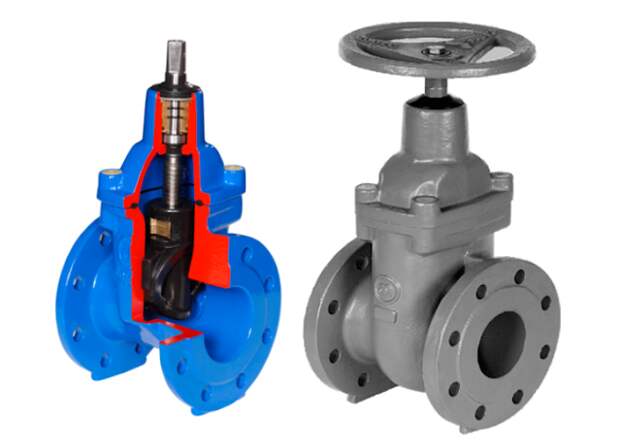

Особенности конструкции
Задвижек в современной промышленности хватает, равно как и их разновидностей. Встречаются модели стандартные, с обрезным или обрезиненным клином, угловые и т. д. У всех них есть свои различия, но их всего несколько, а вот общих сторон намного больше.

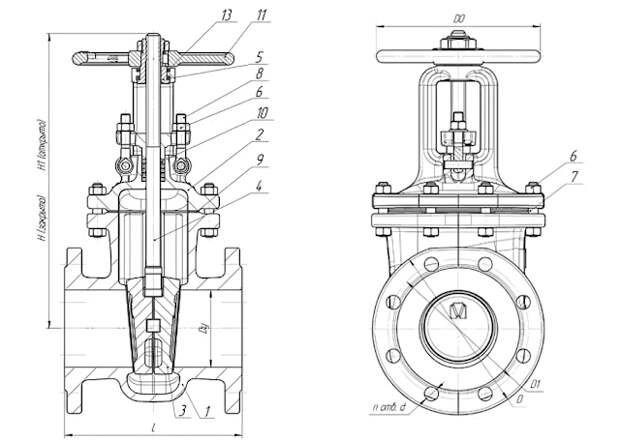

Задвижка клинового типа состоит из:
- Корпуса.
- Клинового запорного механизма.
- Уплотнителей.
- Вентиля.
- Привода передачи усилий.
Корпус устройства практически ничем не отличается от аналогичного у клапанов, куда более распространенных и известных в силу их конструктивных особенностей.
Единственное серьезное отличие – расширение в области под вентилем, где клин и находится пока задвижка в открытом положении. Это своего рода отсек для хранения запорного элемента.
Избежать подобных ухищрений нельзя, так как в отличие от обычных клапанов, задвижка должна контролировать уровень потока, а не просто перекрывать его из одного крайнего положение в другое.

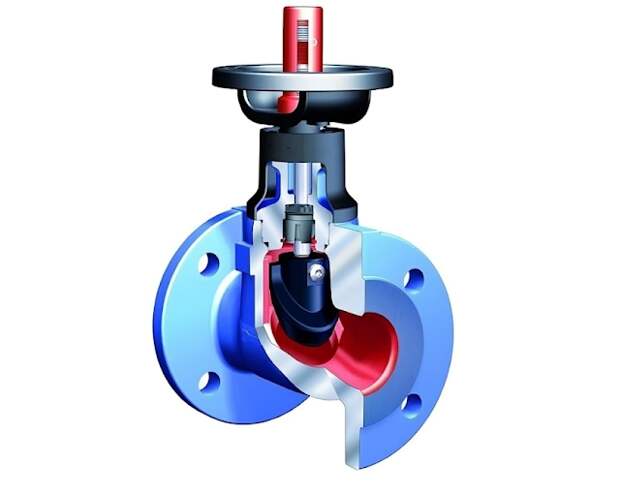

Клин – главный отличительный элемент, являет собой металлический диск. Используется в качестве базового запорного механизма. Преимущество клина и клиновых запорных фитинов, в том числе и задвижек – в возможности беспрепятственно устанавливать его в любые положения.
Обычный клапан либо открывает движение потока, либо закрывает. Запорным элементом в нем выступает шаровый механизм либо его аналоги. Повернуть блокирующий элемент в полуоткрытое положение нельзя.
Другое дело – клиновый механизм. В нем клин расположен так, что сила потока и давление в системе на него никак не влияет. С помощью запорного элемента такого типа мы можем, к примеру, ослабить движение потока наполовину, уменьшив количество жидкости на другой стороне на 50 процентов.
Причем находиться в промежуточном положении клин может столько времени, сколько вам потребуется. Никакого отрицательного влияния на механизм нет.

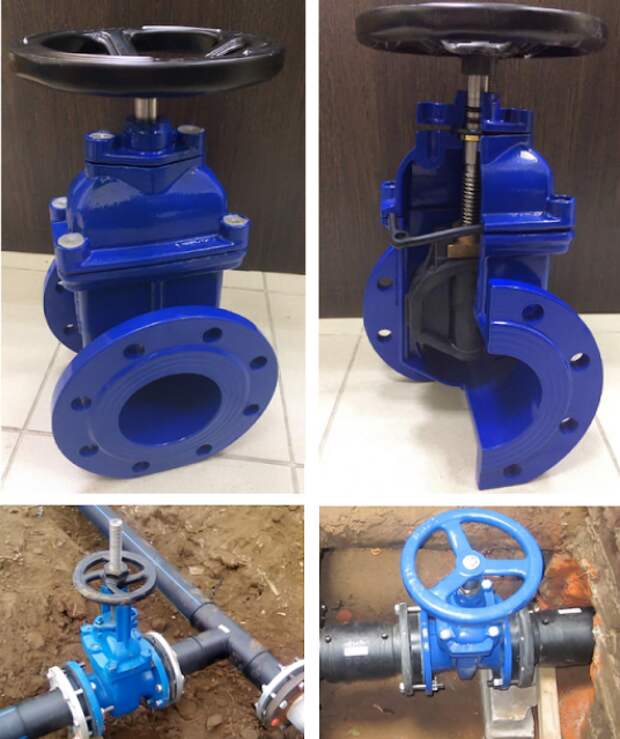

Дабы конструкция не протекала, все слабые места оборудуют прорезиненными прокладками. Особенное внимание уделяют клиновым седлам и самому клину. Так, задвижки с обрезиненным запорным элементом и его седельной части, по праву считаются куда более надежными и долговечными.
Вентиль позволяет человеку в считаные секунды изменить положение клина, от полностью скрытого, до блокирующего. Смена положения осуществляется за счет вращения по часовой стрелке. Вращение передает усилие на внутренний привод, а тот уже толкает сам клин.
Сферы применения
Назначение клиновых фитингов таково, что закупить их можно для любых трубопроводов. Однако реальная сфера его применения открывается в промышленности.
Клиновые задвижки стоят дорого. Они на порядок дороже клапанов, так как предоставляют продвинутый функционал, в разы надежнее и проще в обслуживании.
Их спроектировали для удобного применения на трубопроводах любого образца. Соответственно основное направление – различного рода магистральные ветки водоснабжения, газопроводы, теплотрассы и т.д.

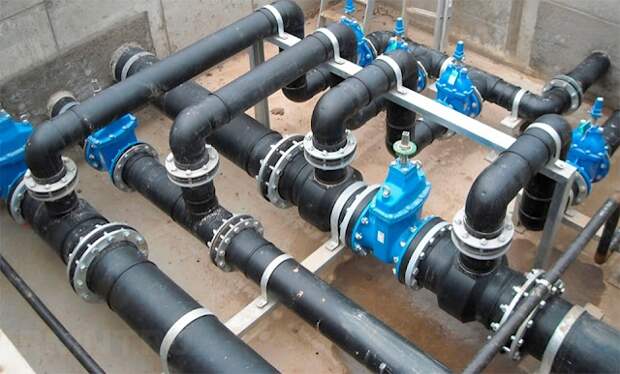

Здесь задвижка раскрывает свой потенциал в полной мере. Более того, из них образуют своего рода кластеры, частично отрезая логические участки труб. В итоге образуется секторная система распределения, где над каждым участком у рабочих есть полный контроль. Любая авария легко локализуется, любые изменения в давлении или производительности так же легко вводятся в действие благодаря повороту всего нескольких вентилей.

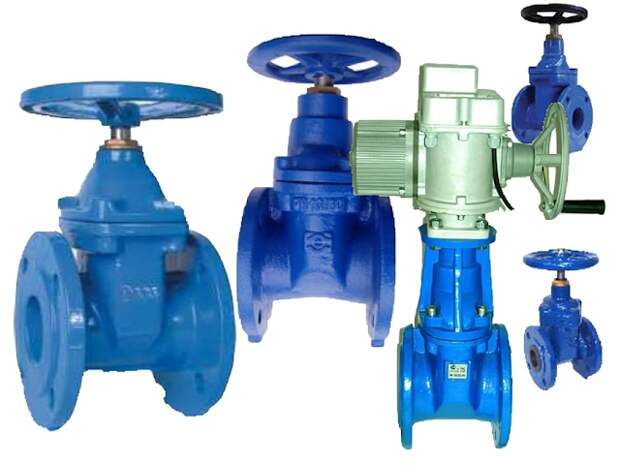

Виды и свойства
Как мы уже отмечали выше, конструкция у задвижек может отличаться в зависимости от их разновидности. Различия, по правде говоря, незначительные, но все же имеют некоторый вес.
Так, основные различия между задвижками касаются способа их установки. Способ установки же в свою очередь оказывает влияние на тип корпуса.
Так, клиновая задвижка бывает:
- Фланцевая;
- Муфтовая.
Фланцевая задвижка подразумевает монтаж устройства на фланцы, специально придуманные для промышленности соединительные гнезда.
Фланцами широко пользуются в трубопроводах с номинальным сечением выше ДУ50, то есть там, где средний диаметр трубопровода выше 50 мм.
В промышленности же альтернативы фланцам и вовсе не найти. В отличие от муфтовых соединений, они намного надежнее, практичнее, дают хороший уровень герметизации и это с учетом возможности быстро разобрать фланец без ущерба для составляющих трубы.
Муфтовая клиновая задвижка предусматривает монтаж по более привычной для обычных сантехников схеме. Она может быть резьбовой или приварной в зависимости от конкретного типа трубы и способа сборки.
Используемые материалы
Стоящий рассмотрения вопрос – материал исполнения задвижки. Клиновые изделия бывают:
- Латунные;
- Стальные.
Пластиковые модели не встречаются, так как не обладают должным уровнем прочности. Чугунные нынче тоже используются редко. Цена у них не сильно привлекательная, они много весят, склонны к появлению трещин и разрушению (как и вся продукция из чугуна).
Стальные образцы чаще закупают для промышленных трубопроводов. Стальная продукция отличается прочностью и, если ее правильно обработать и эксплуатировать, долговечностью. В промышленности же обновления происходят почти постоянно, поэтому характеристик стальных клапанов и задвижек вполне хватает.
Диаметры и размеры
Осталось рассмотреть рабочие диаметры. Оборудование клинового типа является разновидностью клапанных запорных арматур. Соответственно нормируют его так же, как и сами клапана.
Для унификации стандартов используют маркировку. Например, маркировка ДУ50 означает, что перед нами изделие с диаметром условного прохода, что равняется примерно 50 мм.
Не факт, что размер сечения будет именно таким. Иногда он отличается на несколько миллиметров в меньшую сторону. Но это не должно вас волновать. Все трубы и фитинги, особенно промышленные производится по одним стандартам, где ДУ равен одним и тем же показателям.
Единственное что нужно действительно учитывать, так это соответствие соединяемых изделий друг с другом. Если клиновый фитинг имеет ДУ50, то монтировать его можно только на трубопроводы с такой же спецификацией.
