Как пользоваться лазерным уровнем — подробная инструкция

Пользоваться лазерным уровнем просто, если знать, как. Этот прибор помогает сэкономить немало времени. В статье мастер сантехник расскажет, как пользоваться лазерным уровнем.



Лазерный уровень или нивелир — прибор, выполняющий построение световых линий на вертикальных или горизонтальных плоскостях помещения.

Назначение устройства — ускорение и обеспечение высокой точности при разметке:

• Фундаментные работы: разметка мест пролегания будущего фундамента, выставление опалубки под фундамент по уровню;

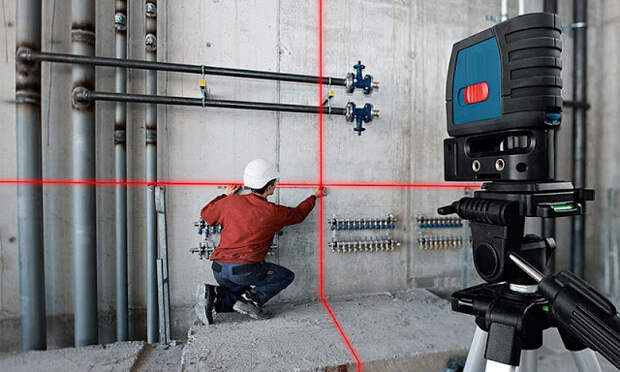

• Электромонтаж: определение место под электрощит, прокладка электропроводки, установка подрозетников и выключателей;
• Сантехнические работы: монтаж канализационных труб, прокладка водокоммуникаций, установка радиаторов отопления и монтаж отопительной системы в целом;
• Штукатурные работы: расчет минимально требуемого штукатурного слоя, выставление штукатурных маяков, проверка выполненной штукатурки;
• Стяжка пола: определение толщины слоя, выставление маяков под стяжку пола;

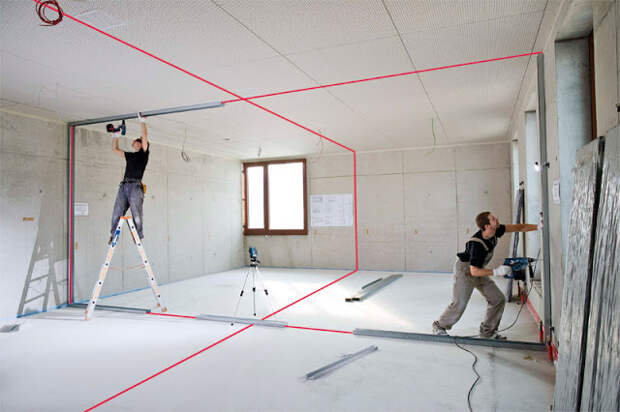

• Гипсокартоновые работы: монтаж подвесных потолков, установка гипсокартоновых перегородок и коробов;
• Облицовка поверхностей плиткой: укладка керамической плитки в ванных комнатах, укладка тротуарной плитки;
• Установка дверей и окон.

Перечень строительных работ, в которых лазерный уровень может принимать активное участие, довольно широк. Мы рассказали о наиболее распространенных.

Традиционные методы выполнения разметочных работ требуют немалого времени. Используются отвесы и пузырьковые строительные уровни, способные обеспечить достаточную точность измерений, но допускающие высокую погрешность, неустойчивость показаний. Особенно это проявляется в крупных помещениях с неровными плоскостями, где очень сложно нанести ровную линию традиционными способами.

Приходится натягивать шнуры, неоднократно проверяя их положение, следить за их состоянием, тогда как лазерный нивелир надо только включить. Для этих операций требуется помощник, а с лазерным уровнем прекрасно управляется один человек.

Точность и скорость разметки многократно увеличивают производительность работ, обеспечивают высокое качество выполнения отделки или установки оборудования.

Работа прибора основана на использовании одного, двух или трёх лазерных лучей и системы развёртки или фокусировки, в зависимости от типа конструкции. Луч света, испускаемый лазером, проходит через определённую систему фокусировки и показывает точку, прямую полосу или плоскость (одну, две или три), позволяя быстро и точно нанести на поверхность нужные отметки или начинать работы прямо по видимым линиям. Прибор устанавливается на ровную плотную площадку или на собственный штатив, обеспечивающий устойчивость и неподвижность устройства.

Технические характеристики нивелиров

Существует большое количество моделей лазерных нивелиров всех типов. Они обладают определёнными техническими характеристиками, позволяющими получить общее представление о возможностях каждого прибора.

Основные показатели:

• Дальность измерения. Параметр, определяющий расстояние, на котором можно различить луч прибора. Он зависит от мощности источника света. Отдельные образцы имеют дальность до 300 м, но большинство нивелиров работают на 20 м. Чем выше дальность, тем больше возможностей у приборов, особенно при работе на улице в условиях яркого освещения;
• Количество лучей и их цвет. Большинство современных моделей лазерных уровней имеют 5 лучей, но возможны разные варианты. Чем больше лучей, тем выше возможности устройства, позволяющего проецировать проёмы, оси установки дверных, оконных блоков или оборудования. Приборы имеют возможность отключения лучей, ненужных на данный момент. Цвет луча определяет его чёткость и возможность использования в условиях яркого освещения (на улице). Существуют устройства с красным или зелёным лучами. Красный считается менее ярким и отчётливым, зелёный — позволяет работать на улице. Для усиления видимости используются специальные очки, отсекающие отдельные частоты световой волны и позволяющие хорошо различать линии от нивелиров;
• Тип выравнивания и возможность его отключения. Определяет методику установки горизонтали или вертикали. Существуют устройства с ручным, маятниковым и электронным типом установки. Наиболее удобный вариант — автоматическое выравнивание (горизонтирование) плоскости, избавляющее владельца от необходимости производить установку вручную. Допустимая погрешность достигает 5%, на некоторых устройствах она ещё меньше. Если отклонение прибора от горизонтали превышает 5%, подаётся звуковой сигнал, предупреждающий о сбое установки. В таких случаях приходится действовать вручную. Ценится также возможность отключения автоматической установки, необходимая при работе на уклонах. В таких условиях прибор не сможет самостоятельно обеспечить горизонталь и будет непрерывно сигналить о нарушении положения, поэтому настройку отключают и выводят положение вручную.
• Точность и погрешность измерения. Лазерные уровни имеют три уровня точности, соответствующие бытовым, полупрофессиональным и профессиональным приборам. Степень допустимого отклонения от истинного значения уменьшается с возрастанием класса прибора. Бытовые устройства имеют погрешность 5–8 мм на 10 м, полупрофессиональные — 3–5 мм на 10 м, профессиональные обеспечивают точность от 0,5 до 3 мм на 10 м;
• Тип питания. Используется два варианта питания приборов — аккумуляторные и на батарейках. Первые используют заряжающиеся аккумуляторы как на мобильных телефонах. Они стоят дороже, время работы до подзарядки составляет около 20 часов, но количество циклов зарядки велико. Приборы на батарейках дешевле, один комплект обеспечивает около 60 часов непрерывной работы, но после этого придётся покупать новый набор;
• Габариты и вес. Размеры лазерных уровней относительно невелики, отдельные устройства значительно отличаются от других образцов. Причины такого отличия кроются в конструкции, возможностях и типе корпуса. Наиболее удачными считаются небольшие и лёгкие приборы, поскольку их приходится перевозить вместе с большим количеством других инструментов и приспособлений. Для домашнего пользования, когда нет необходимости постоянно возить лазерный уровень с одного места на другое, подойдёт и более массивный прибор, хотя бытовые образцы не отличаются большими габаритами;
• Класс защиты корпуса. Условия использования прибора могут быть разными — высокая запылённость, при работе на открытой площадке возможны осадки, механические повреждения. Материалом корпуса обычно служат ударопрочные виды пластмасс. Нередко случаются падения с опорных площадок, что создаёт угрозу целостности устройства. Стандартный уровень защиты корпуса обозначается маркировкой IP54 и обеспечивает безопасность при падении, исключает проникновение пыли или влаги, предохраняет от прочих воздействий. Для внутренних работ достаточно белее низкого уровня защиты — IP20 или близкого к этому.

Дополнительные характеристики:

• Тип крепления. Нивелир устанавливается на горизонтальную плоскость. Дополнительными опорными конструкциями могут служить штатив, магнитная подставка, некоторые модели имеют на корпусе специально прикреплённые магниты, позволяющие фиксировать устройство на любом стальном элементе площадки. Самым простым способом навески является отверстие в корпусе, позволяющее одевать прибор на гвоздик в стене;
• Наличие противоударной защиты. Для исключения возможности разрушения устройства внутри корпуса устанавливаются эластичные демпферные прокладки, смягчающие ударные нагрузки;
• Возможность самостоятельной наладки. Условия использования лазерных уровней достаточно сложны, иногда настройка прибора сбивается и требует повторной юстировки. Некоторые образцы имеют возможность автоматического регулирования, надо лишь включить режим отладки. Это существенно экономит время и не отвлекает работника;
• Резьба крепления. Этот параметр важен при покупке штатива, так как резьба на нём должна соответствовать размеру гнезда прибора. Если эти величины не совпадают, необходимо приобрести переходник с одного вида резьбы на другой. При покупке важно знать параметры резьбы на имеющемся устройстве.

Для увеличения дальности нивелира используются специальные устройства — приёмники луча. Они позволяют повысить рабочее расстояние вдвое и обеспечивают отчётливую видимость проекции на поверхностях.

Виды устройств

Существует три основные группы лазерных уровней, отличающихся друг от друга назначением, сложностью конструкции и количеством лучей.

Точечный (построитель осей)

Прибор способен проецировать точку, не образуя прямую линию. Для нанесения горизонтальной разметки необходимо последовательно отметить две точки на разных концах стены и провести между ними линию или натянуть шнур.

Точка имеет максимальную отчетливость на плоскости, поэтому радиус действия у построителей осей заметно больше, чем у других видов.

Кросслайнер (построитель линий)

Этот вид нивелиров позволяет построить на плоскости световую линию. Луч пропускается сквозь призму, развёртывающую его на 120°, благодаря чему на поверхности появляется прямая тонкая полоса.

Работать с кросслайнером удобно, когда плоскости неровные, имеют сложный рельеф или множество элементов, делающих традиционные способы разметки невозможными.

Отдельные модели таких приборов позволяют одновременно получить горизонтальную и вертикальную основные линии, и до 5 дополнительных. Возможности нивелира позволяют не наносить на стену или пол никакой разметки, а работать непосредственно по проецируемым световым осям.

Ротационный построитель плоскостей

В этом случае появляется возможность получить одну или несколько плоскостей (обычно, одна горизонтальная и две вертикальных).

Ротационный нивелир незаменим при выравнивании пола, заливке стяжки, установке натяжного потолка и прочих работах с плоскостями, требующих точности и высокого качества.

Луч света вращается вокруг своей оси, проецируя вокруг источника сплошную световую полосу, строящую плоскость. Это позволяет определять степень уклона пола или потолка, контролировать вертикаль стен или перегородок.

Подготовительные работы

Подготовка прибора к работе не занимает много времени. Однако если пропустить одну из подготовительных операций, результаты могут оказаться далекими от желаемых. Вот порядок подготовки прибора:

• При первом использовании – внимательное изучение инструкции. Даже если вы уже пользовались лазерным уровнем, в настройке разных моделей встречаются неочевидные отличия.
• Точное определение объема предстоящих работ. Это поможет понять, какой режим работы выставлять прибору. К примеру, при наклеивании обоев можно выставить только отображение вертикальных линий, отключив всю остальную разметку.
• При первом запуске прибора – зарядка аккумулятора или установка батареек. Если прибор уже использовался, следует проверять уровень заряда перед каждым использованием прибора, чтобы не оказаться неожиданно в ситуации, когда на середине работ вся разметка внезапно исчезла.
• Последний аспект, на который требуется обратить внимание – правила установки нивелира перед началом работы. Это важно – качество разметки напрямую зависит от того, насколько верно расположен лазерный нивелир. Поэтому нужно и место подходящее для него найти, и установить его надлежащим образом. Разные модели устанавливаются на полу (на штативах или треногах), крепятся к стенам или потолку.

Режим работы

Прежде чем работать с лазерным уровнем, необходимо определиться в каком режиме будет эксплуатироваться прибор. Зависит это от задач, стоящих перед пользователем. Практически все лазерные построители плоскостей предоставляют в распоряжение мастера 3 режима работы:

• Самонивелирование. В этом режиме прибор находится >95% всего рабочего времени, он проецирует строго горизонтальные и вертикальные линии. При наклоне корпуса более 4-х градусов срабатывает защита от некорректной установки - лазерник начинает издавать звуковые сигналы, а лучи прерывисто мигать. Чтобы включить данный режим достаточно переместить тумблер активации в положение "On". В результате чего отщелкивается блокиратор и начинает подаваться питание на излучатели;
• Импульсный режим. По соображениям техники безопасности мощность излучателей любого лазерного уровня не должна превышать <1mBt, иначе высок риск временной или постоянной утраты зрения - может произойти повреждение сетчатки глаза. Из-за этого линия луча днем на открытых строительных площадках не видна. Можно пользоваться различными ухищрениями вроде фронтальной камеры мобильного телефона или теневой ловушки, но полноценной работы не получится. Единственным приспособлением, позволяющим в этих условиях работать, будет лазерный приемник или детектор обнаружения луча. Чтобы его использовать среди функций лазерного уровня должна присутствовать возможность работы лазеров в импульсном режиме, т.е. при его активации излучатели начинают быстро-быстро включаться/выключаться. Этот цикл происходит с определенной частотой, визуально линия становится менее яркой;
• Режим построения наклонных линий. Как было ранее написано, если в состоянии, когда лазерный уровень работает в режиме самонивелирования, прибор наклонить, то срабатывает защита от некорректной установки и построить под углом плоскость крайне затруднительно - прибор пищит и мигает. Поэтому в некоторых аппаратах предусмотрено отключение защиты при включенном устройстве. В зависимости от производителя это можно проделать или нажатием на клавишу OutDoor (агрегат либо включен, либо выключен), или повернув тумблер активации в указанное на корпусе положение.

Как пользоваться прибором

Существует ряд требований, необходимых для полноценной работы прибора:

• На пути следования лучей лазера не должно быть никаких препятствий. Иначе эффект преломления приведет к прерыванию спроецированной линии.
• Располагать лазерный уровень нужно на оптимальном расстоянии до объекта. Допустимый максимум указан в инструкции, и превышать его не следует. Уменьшение расстояния снижает вероятность погрешности, поэтому при возможности старайтесь ставить прибор поближе. Допустимый максимум может быть увеличен при использовании специального приемника лучей. Такой опцией пользуются, когда объект находится на большом расстоянии.
• Во время работы нивелир должен находиться на ровной плоскости (подойдет поверхность стола), штативе или специальном держателе. Его следует надежно зафиксировать , так как полная неподвижность прибора – гарантия получения точных данных. Не допускаются никакие сотрясения и перемещения.
• Перед началом измерений выравниваем нивелир по горизонту. Для этого используем встроенный в прибор пузырьковый уровень. У ряда моделей имеется функция самовыравнивания. Она действует так: до тех пор, пока прибор не будет стоять ровно, подается сигнал. Нет сигнала – значит, всё хорошо и прибор установлен ровно.
• Предварительно нужно предупредить находящихся поблизости людей о предстоящих работах. Животных тоже следует увести или унести. Ведь случайное попадание лазера в глаза может их травмировать.

Вот, собственно, и все рекомендации. Когда они будут соблюдены, можно включать уровень и производить необходимые работы.

Как проверить лазерный нивелир

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Ниже приведены самые простые и быстрые способы определения правдивости показаний.

Как настраивать лазерный нивелир

В инструкции, прилагаемой к устройству, тоже имеется информация о том, как правильно настроить прибор. Производитель описывает этот процесс довольно-таки подробно, но не всегда понятно. В общем-то, настройка лазерного уровня – процедура, стандартная для большинства моделей.

В продолжение темы посмотрите также наш обзор Как проверить строительный уровень
