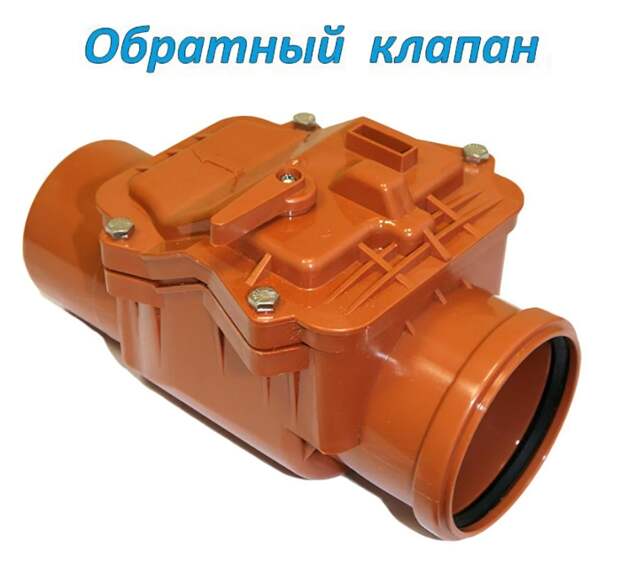

Обратный клапан для канализации способен избавить владельцев дома или квартиры от массы неприятностей. В этой статье мастер сантехник расскажет, что такое обратный клапан для канализации и зачем он нужен.
Назначение
Обратный клапан предназначен для преграждения потока жидкой среды, направляющейся в обратном течению направлении.
Это запорная арматура, устанавливаемая в системах канализации квартир, частных домовладений, офисов и производственных цехов. Устройство в нужный момент перекрывает затвор в напорной канализационной трубе.
Монтаж обратного клапана имеет положительные и отрицательные стороны.
К положительным моментам можно отнести:
- Предотвращение попадания в дом через сантехнические устройства сточных вод и неприятных запахов;
- Отсутствие гидравлических ударов при эксплуатации;
- Быстрое открывание и закрывание клапанов;
- Установка осуществляется либо по вертикали, либо по горизонтали, в результате чего для каждого жилого помещения подбирается оптимальный метод монтажа;
- Отсутствие потерь напора в трубе;
- Обеспечение высокой герметичности контура.
Имеющиеся отрицательные особенности обратных клапанов:
- Образование избыточного давления, что приводит к выходу из строя канализационного оборудования;
- Монтаж устройства предполагает формирование дополнительных узлов, которые являются участками с возможными протечками.
Только при грамотном выборе оборудования можно насладиться комфортом и исправной, долговечной работой обратного клапана. Обратные клапаны имеют довольно габаритные размеры, что усложняет их монтаж в небольших квартирах. В таких случаях арматура монтируется в стену. Целесообразно установить запорный элемент перед стояком, однако сделать это очень сложно, если выполнена отделка дома.
Можно монтировать запорную арматуру на любое сантехническое оборудование, например, на слив посудомоечной и стиральной машины.

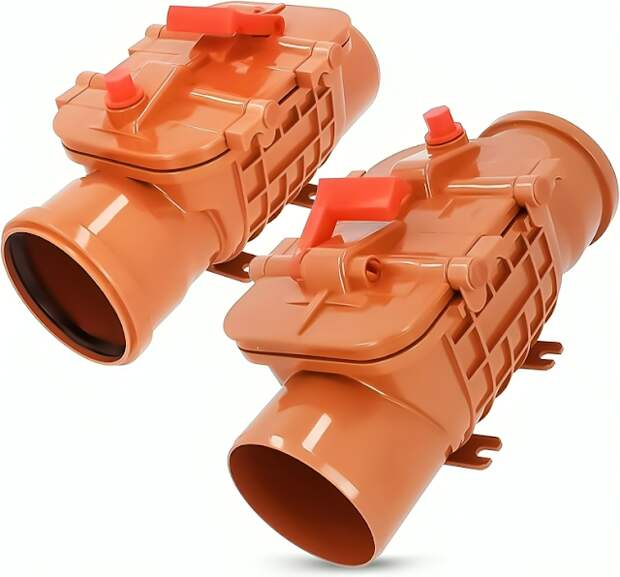

Виды обратных клапанов
Обратным клапаном для канализации называют устройство, обеспечивающее возможность тока воды только в одну сторону и препятствующее обратному ходу. Подобные приспособления могут устанавливаться на стыках труб, в фланцах или врезаться в трубопровод с помощью резьбовых соединений.

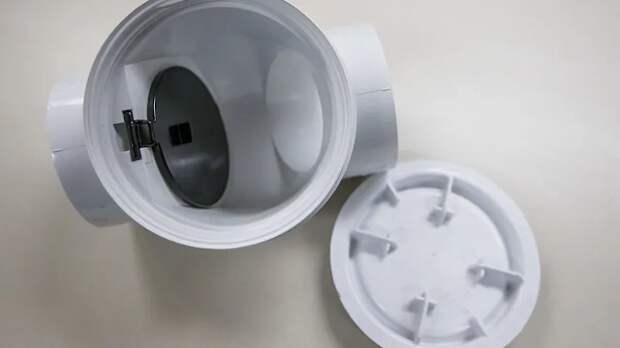

Перекрывающим ток воды элементом может служить, например, «тарелка», закрепленная внутри корпуса таким образом, чтобы под давлением потока в правильном направлении она легко открывалась, а при обратном токе лишь плотнее прижималась к опорному кольцу.

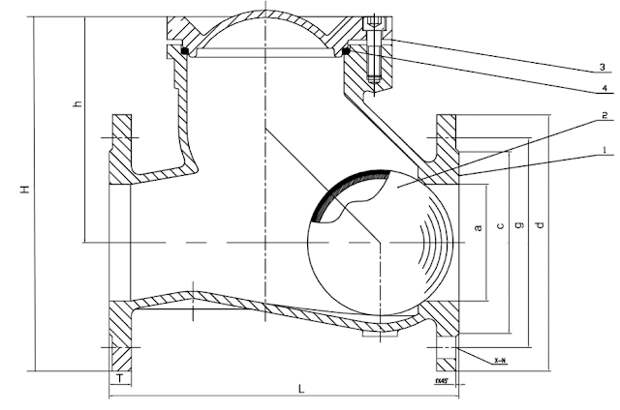

Также распространенными являются шаровые модели, работающие по аналогичному принципу, но имеющие внутри шар вместо тарелки и отличающиеся большей надежностью, простотой обслуживания (для сохранения эффективности устройство необходимо периодически чистить) и ремонтопригодностью.
Выбор между муфтовыми и фланцевыми моделями делают с учетом определенных правил:
- Фланцевые модели подходят как для вертикальных, так и для горизонтальных участков канализационного трубопровода, а муфтовые – только на вертикальных;
- Муфтовые клапаны оптимальны для труб 2,5 дюйма и меньше, а фланцевые подходят для коммуникаций с диаметром от 40 до 600 мм. Таким образом, наиболее распространенные типоразмеры — Обратный клапан для канализации 50 мм и 110 мм могут быть в разных исполнениях.

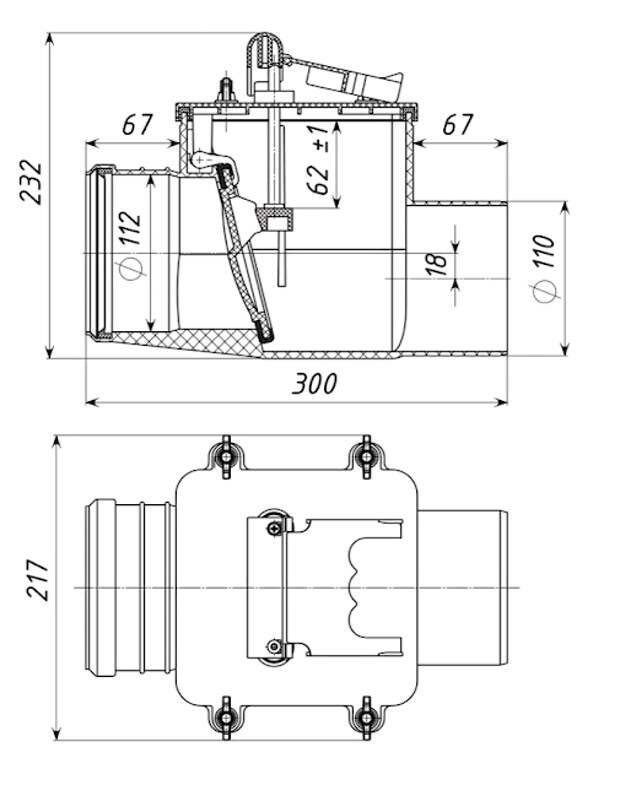

Принцип работы и устройство
Любой обратный клапан для канализации, вертикальный или горизонтальный, перекрывает ход воды в обратном направлении. Обратный клапан для напорной канализации имеет входной и выходной патрубки различного диаметра с камерой между ними. Благодаря разнице в площади сечения, в патрубках создается разное давление, а шар, находящийся в камере, свободно пропускает воду. При обратном ходе давление в патрубках изменяется, а шар прижимает перекрывающую просвет мембрану, полностью исключая попадание воды из выходного патрубка во входной.

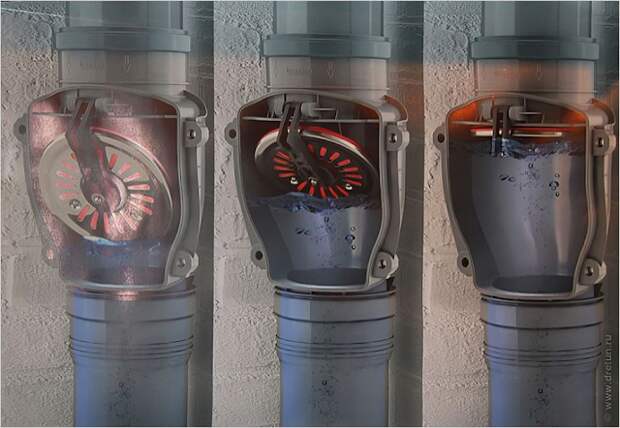

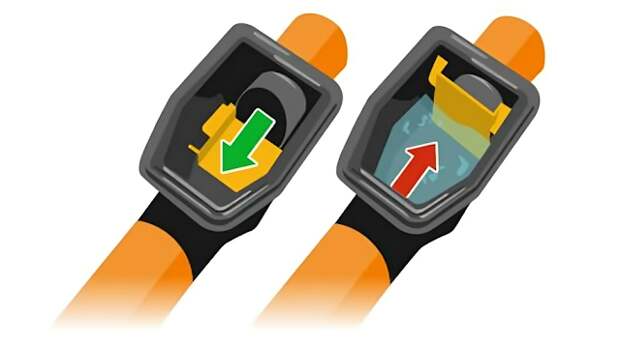

В других моделях запорная «тарелка» при наличии напора поднимается и пропускает сточные воды, а потом сразу принимает вертикальное положение, тем самым препятствуя возможному прохождению стоков в обратном направлении.
Такие устройства имеют крышку, закрепленную болтами и дополненную уплотнителем. Ее довольно легко открыть при необходимости прочистить устройство. Часто обратный клапан в системе канализации снабжается перекрывающим вентилем.
Тарелка вместо шара в качестве перекрывающего приспособления может использоваться в моделях большого диаметра, таков, например, обратный клапан для канализации 110 мм, хотя данное условие не обязательное.

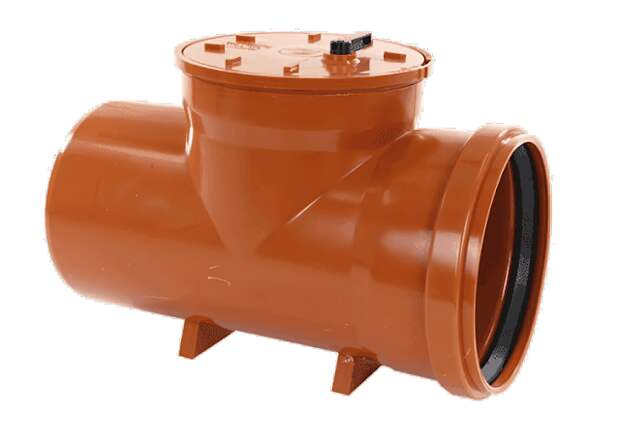

Материалы и размеры изделий
Размеры (монтажный диаметр) обратного клапана для канализации в квартире зависит от сечения трубопровода, для которого он предназначен:
- Для унитазов выбирают обратные клапаны Ду110 мм;
- Для основных трубопроводов внутренних систем Ду50 мм;
- Для внешних систем канализации – Ду150-Ду200 мм и более при необходимости.
Используются также изделия на 32 мм и 40 мм.
Для изготовления обратных канализационных клапанов используют те же материалы, что и для производства труб:
- Пластик;
- Сталь
- Чугун.
Пластиковые модели часто устанавливаются во внутренних системах из соответствующих труб с небольшим диаметром.
Чугунные трубы и, соответственно, чугунные обратные клапаны рекомендованы для мощных (в основном наружных) трубопроводов с большой площадью сечения, испытывающие большие нагрузки.
Монтаж обратных канализационных клапанов
Установка обратного клапана на канализацию своими руками может производиться различными способами.

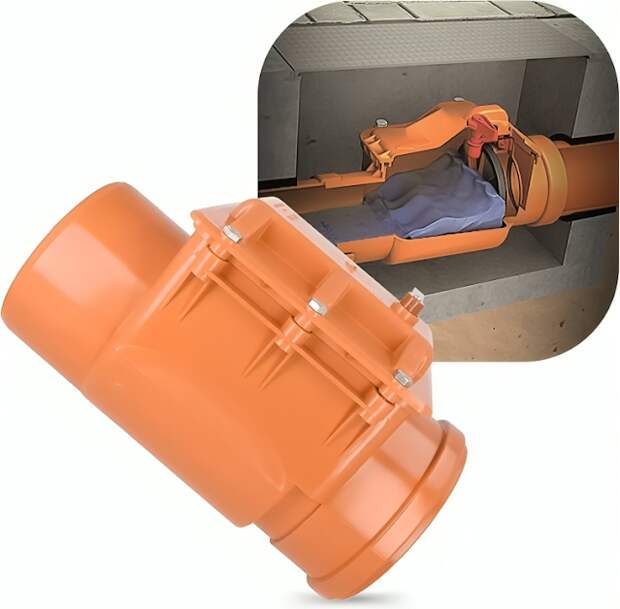

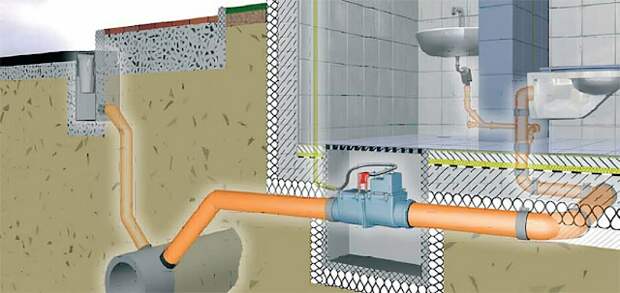

Модели с большой пропускной способностью могут использоваться для установки на общей канализационной трубе. Такие варианты подходят для частных домов, дач и коттеджей, но не для квартиры в многоэтажке.

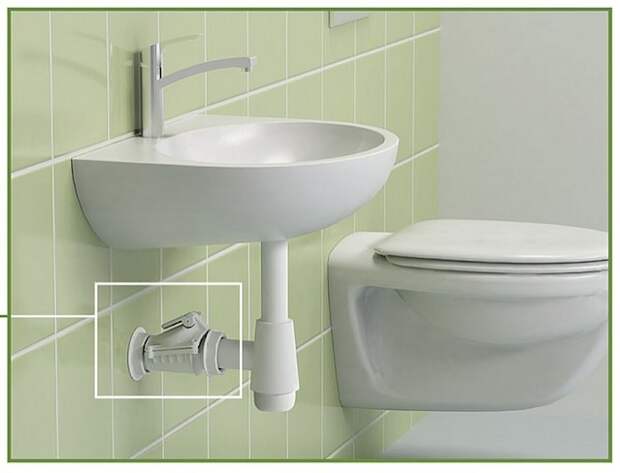

Установка клапана на каждую точку слива в квартире предотвратит возникновение аварийной ситуации и особенно рекомендуется жителям нижних (первого и второго) этажей многоэтажных зданий, которые больше всего подвержены риску затопления при засорении канализационной системы.
На линиях канализации с обратным уклоном – в обязательном порядке для обеспечения нормального функционирования системы.
Особенности установки
Лучше всего об установке обратного клапана канализационного позаботиться на этапе монтажа канализационной системы. Вне зависимости от типа устройства (фланцевое или муфтовое) в готовую систему клапан придется врезать, отключая, сливая и разбирая канализационную линию. Следует учитывать также, что муфтовый клапан имеет собственную длину, поэтому при обратной сборке линии придется корректировать размер труб.
Оптимально, если диаметр клапана точно совпадает с диаметром трубопровода. В противном случае придется использовать переходники, что неоправданно усложняет конструкцию (чем больше стыкующихся элементов, тем меньше надежность участка коммуникаций).
Переходники потребуются также, если материал труб отличается от материала обратного клапана, однако, лучше всего изначально подобрать подходящую по всем параметрам модель, не усложняя себе задачу.
Предварительная проверка работоспособности (герметичности) клапана может осуществляться только визуально. Устанавливайте изделие только в том случае, если оно не имеет видимых дефектов.
Перед тем, как установить обратный клапан на канализацию, нужно знать основные правила, которые необходимо соблюдать при монтаже:
- Выбирая место установки обратного клапана на внутренней или внешней канализационной линии, учитывайте необходимость легкого доступа к устройству для осмотра, прочистки и ремонта;
- Ориентирующая стрелка, которой снабжен каждый обратный шаровой клапан для канализации, показывает правильное направление тока воды, а значит, должна указывать на коллектор канализации. Клапан, поставленный наоборот, не станет препятствовать сливу, но выполнять защитных функций не будет;
- Все соединения при монтаже необходимо герметизировать.
Появление шума и вибрации обратного клапана свидетельствуют о нарушении его герметичности. Для восстановления работоспособности устройства нет необходимости демонтировать систему, достаточно поменять затвор или прокладку, открыв крышку клапана.
