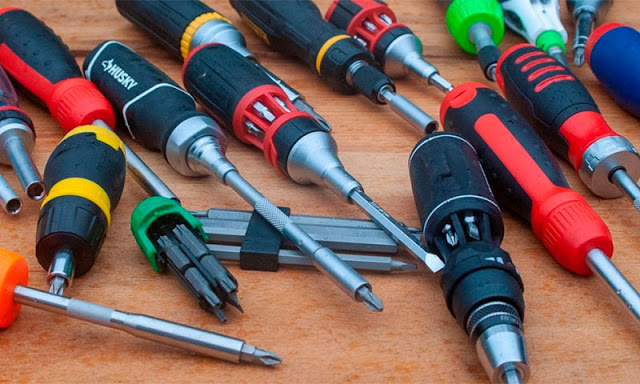

В каждом доме должна быть отвертка. Конечно, все разновидности приобретать нет необходимости, но, какие нужны для дома, понять очень легко. Такой инструмент необходим для замены розетки или выключателя, ремонта в квартире и бытовой техники. Конечно, можно приобрести шуруповерт, но для мелкого ремонта он совершенно ни к чему. Можно обойтись самой простой и недорогой альтернативой. В этой статье мастер сантехник рассмотрит существующие виды отверток и их назначение.
Отвертка состоит из трех частей: наконечника, стержня и рукоятки. Типы наконечника зависят от того, какой крепежный элемент необходимо завинтить. Их названия и зависят от формы наконечника. Крепежный элемент может быть винтом, шурупом или саморезом. Ранее большим спросом пользовались приспособления с прямым шлицем, но сейчас применение крестовых отвёрток стало более популярным.
Какие бывают шлицы? Существуют различные виды шлицов. Популярные виды – это в форме звездочки и шестигранный элемент. Очень важно чтобы наконечник был прочным и твердым. А для лучшего удерживания его обрабатывают специальным напылением, которое обладает высоким коэффициентом трения.
Разновидности инструмента позволяют подобрать удобный вариант для работы в различных местах. Так отвертка может быть с длинной или короткой ручкой, с квадратным или шестигранным сечением. Ручка может быть пластиковой или деревянной и по форме чаще всего цилиндрическая. Но встречаются и в форме буквы «Т» или пистолетного вида.
Для удобства некоторые отвертки производят с намагниченным наконечником, который удерживает метиз и не дает ему упасть.

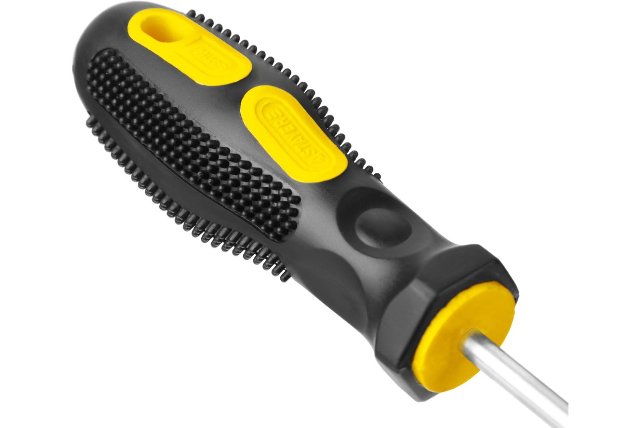

Какими могут быть рукоятки отверток
Различаются отвертки по форме и структуре рукоятки. Это сказывается на удобстве работы, прочности и способности передавать определенный крутящий момент.
Рукоятки по конструкции
Конструкционно существует три вида рукояток отверток. Рассмотрим чем они отличаются и где применимы.

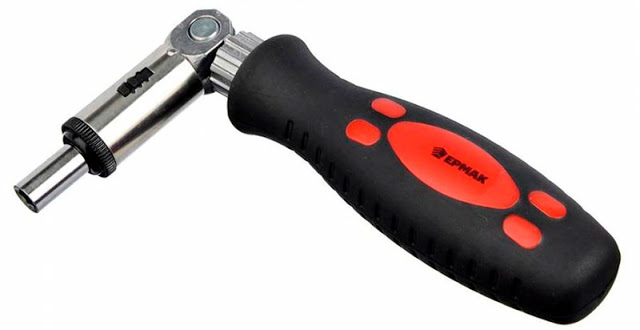

Г-образная
За счет своей пистолетной формы дает увеличенный рычаг. Это позволяет прикладывать увеличенное усилие в момент вкручивания или выкручивания крепежа. Чаще всего выпускается со шлицами звездочка или шестигранник и называется Г-образный ключ.

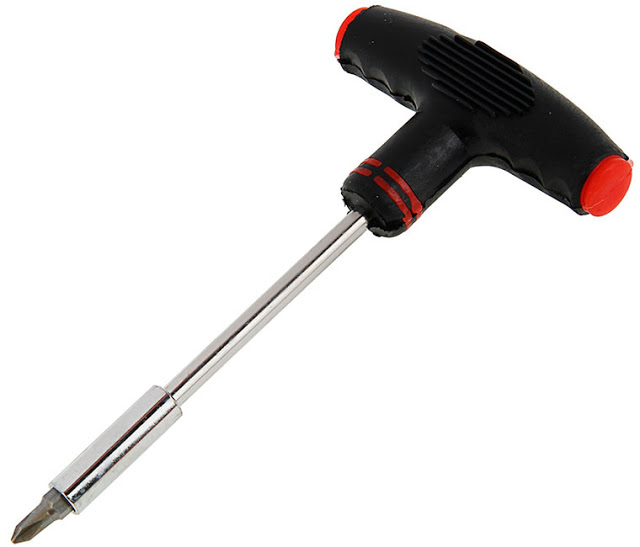

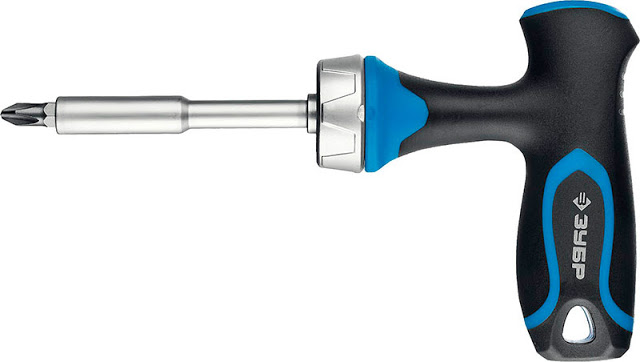

Т-образная
Обладает еще более высоким крутящим моментом. В Т-образную часть удобно упираться ладонью и ее требуется реже перехватывать. Если перекладина длинная, то держаться за нее можно двумя руками, что актуально для крупных метизов с диаметром стержня 8-10 мм.
Переломная
Конструкция состоит из рабочей части, стержня и ручки, где последняя содержит шарнир. Благодаря встроенному элементу прямую ось можно переламывать и оставлять под любым углом от 1 до 90 градусов. Это регулирует длину рычага и силу воздействия. Отвертка актуальна для труднодоступных мест.
Рукоятки по форме
От формы рукоятки зависит удобство удержания и прикладываемое усилие на инвентарь.
Круглая рукоятка
Обладает малым крутящим моментом, поскольку проскальзывает в руке.
Шестиугольная рукоятка
Тип ручки популярен в США. Удобен для обхвата и затягивания с усилием. Грани не позволяют рукоятке проворачиваться.
Треугольная рукоятка
Самый оптимальный вариант с точки зрения эргономики. Сжатая рука имеет внутри именно такую форму, поэтому возможен хороший крутящий момент и меньшая нагрузка на пользователя.
Какими могут быть стержни отверток
Стержни отверток бывают разной длины и формы. Сталь должна соответствовать требованиям ГОСТ 47-52 HRC. Обычно используется хром-ванадиево-молибденованя сталь. Благодаря этому показателю устанавливается оптимальная твердость стержня, и отсутствует риск его поломки при вкручивании с усилием. Дополнительной защитой металла от коррозии служат различные напыления.
Размеры
Чтобы отвертка прослужила долго, и не стерлась, важно выбрать правильный размер инструмент с нужным наконечником.
Для каждого вида разработаны специальные стандарты размеров, и присвоены им номерные обозначения.
Шлицевые отвертки с плоской формой наконечника могут иметь ширину от 2 до 18 мм, а крестообразные модели идут с нумерацией от 0 до 4.
Все номерные виды рассчитаны на определенный диаметр наружной резьбы:
- № 0 – до двух мм;
- № 1 – от двух до трех мм;
- № 2 – от трех до пяти мм;
- № 3 – от пяти до семи мм и т.д.
Размеры стержня зависят от номера отвертки.
Например, нулевая отвертка имеет диаметр стержня 4 миллиметра при длине до 80 миллиметров.
По мере возрастания номера увеличивается диаметр и длина стержня.
Типы наконечников отверток

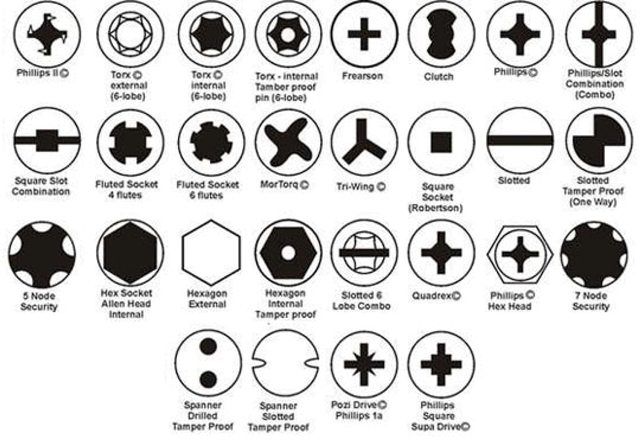

Существует более двадцати видов шлицев, каждый из них имеет свою форму, и предназначен для вкручивания совершенно разных крепежных элементов.
К наиболее распространенным видам относятся прямошлицевая и крестообразная отвертки. Далее по популярности уже идут другие модели, более сложной формы. Рассмотрим виды шлицов крепежных изделий, под которые выпускаются разнообразные отвертки.

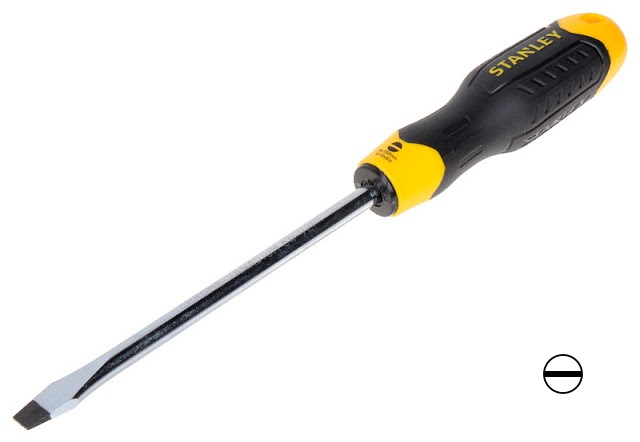

Прямой (плоский) шлиц - SL
Один из самых древних видов шлицов. Форма шлица применяется в саморезах и шурупах на изделиях, не требующих сильного затягивания (малоответственные конструкции).
Работать шуруповертами с саморезами имеющими прямой шлиц неудобно так как жало постоянно смещается в сторону и выскальзывает, царапая окружающие поверхности.
Отвертки для работы с плоскими шлицами могут затачиваться под классическую форму или радиусную. В первом случае это будет две грани, сводящиеся под небольшим углом к ровному плоскому торцу. Во втором — небольшой выступ внутри, препятствующий смещению наконечника от центра головки шурупа.
В плане закручивания — радиусная заточка предпочтительнее, поскольку повышает производительность. Но вставить жало в щель, чтобы что-то отогнуть, поддеть или расклинить ей неудобно.
Крестообразные шлицы
Отвертки получили такое название из-за формы выступов в наконечнике, в основе которых крест. Иногда могут называться мастерами просто "крестовыми" или "плюс".

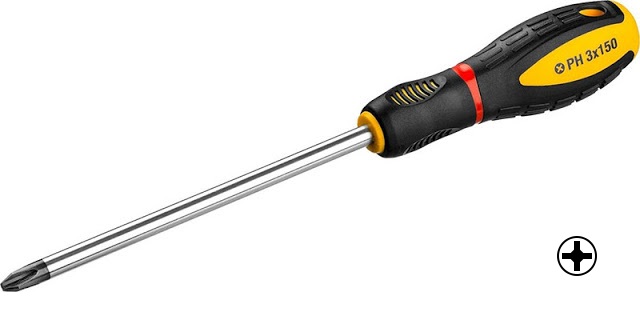

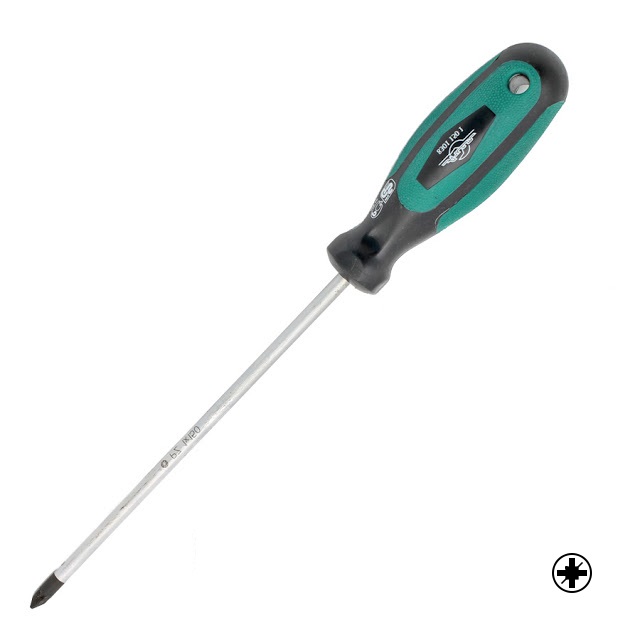

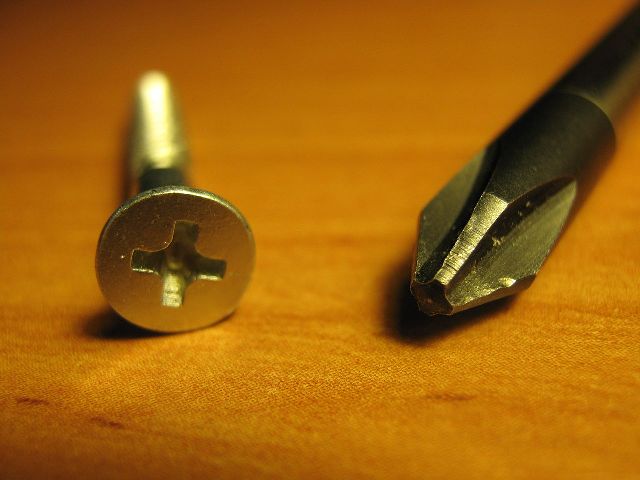

Филлипс - PH
Шлиц был чуть ли не единственным из крестообразных, который широко использовался в СССР. Соответствует ГОСТу 10653-86 и обозначается как тип Н. По стандарту ANSI обозначается как Type I Cross Recess.
Тип шлица был разработан Дж. Томпсоном, но позже патент был продан Генри Филлипсу. Именно его компании — Phillips Screw Company принадлежит усовершенствование конструкции шлица и заслуга за его продвижение.
Благодаря такой конструкции шлица решалась проблема смещения отвертки при закручивании и такой крепеж можно было использовать с электро- и пневмоинструментом.
Современный инструмент для шлицов "Филлипс" обозначается РН и может быть с номером 0000, 000, 00, 0, 1, 2, 3, 4. Цифра указывает условный геометрический размер, прописанный в порядке увеличения.

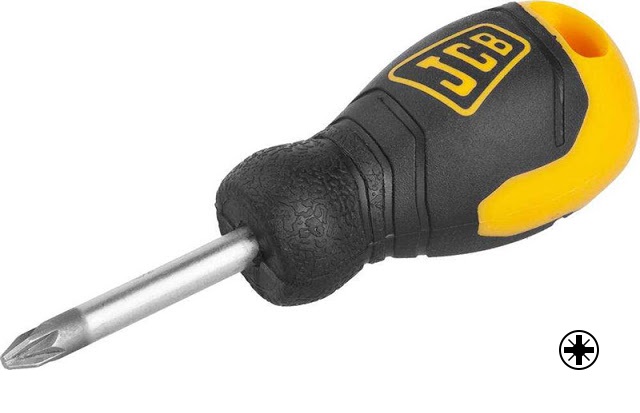

Позидрив - PZ
Более сложная модификация РН и по стандарту ANSI обозначается как Type IA. ГОСТ 10753-86 относит его к типу Z. Патент на эту форму шлица был подан в 1962 г и принадлежит компании GKN Screws and Fasteners.
Конструкция шлица подразумевает основное крестообразное пересечение прорезей под прямым углом и дополнительные пазы, расположенные под 45º от них. Такая конфигурация повышает прочность и увеличивает точки соприкосновения с рабочей частью отвертки. Выталкивание при высокой силе закручивания здесь меньше, поэтому такая форма чаще используется на электроинструменте. Но изготовление дополнительных рисок делает процесс производства крепежа более дорогостоящим.
Отвертки для таких шлицов обозначаются PZ или Pozidriv. Рядом указывается номер от 0 до 5, сообщающий условный размер в порядке возрастания. Неверно подобранный номер приводит к несоответствию отвертки и головки крепежа, что сказывается на удобстве работы и качестве крепления.

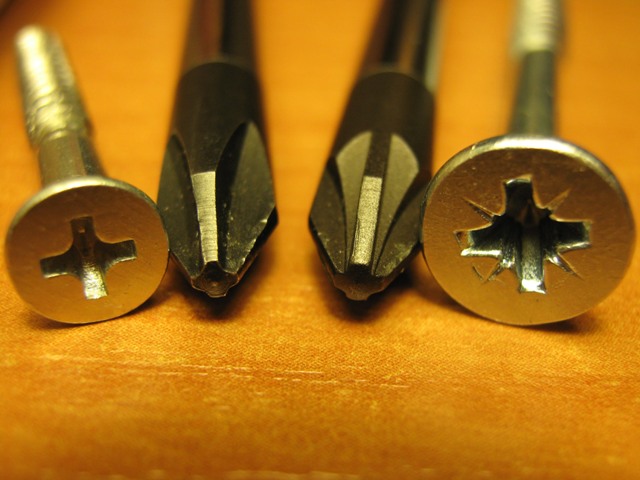

Между собой отвертки и биты под шлицы позидрив и филлипс не взаимозаменяемы. Кроме дополнительных рисок отличие существует в самих канавках. У филлипс они заточены с небольшим радиусом, а у PZ — параллельные. Использование биты РН в головке со шлицами PZ не позволит жалу плотно войти в посадочное место, и наоборот — бита позидрив со своими плоскими гранями разбивает шлиц PH.

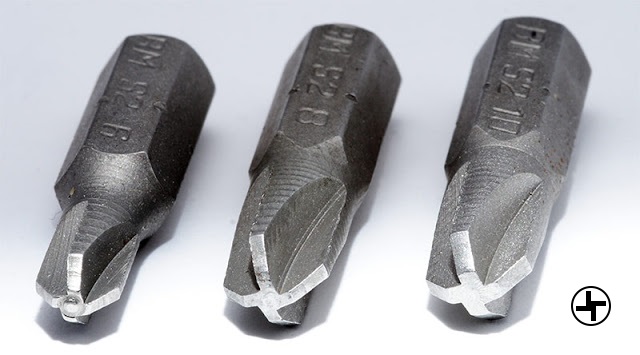

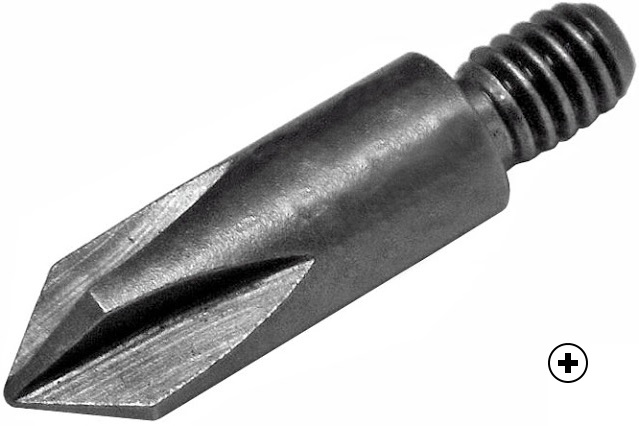

Фриасон (Frearson)
Название взято с английского Frearson. По стандарту ANSI обозначается как Type II Cross Recess. Еще может называться Reed and Prince.
Конструкция схожа с филлипс, но отличается точкой пересечения граней. Если у РН угол сведения сторон закруглен, то здесь он полностью прямой. Условного деления на размеры нет — одна отвертка подходит для всех винтов с таким типом шлицов.
За счет четкого угла и больших лопастей получается передавать увеличенный крутящий момент. Выталкивания из головки самореза не происходит. Ввиду надежности крепления шурупы с такими прорезями используются на иностранном морском оборудовании.

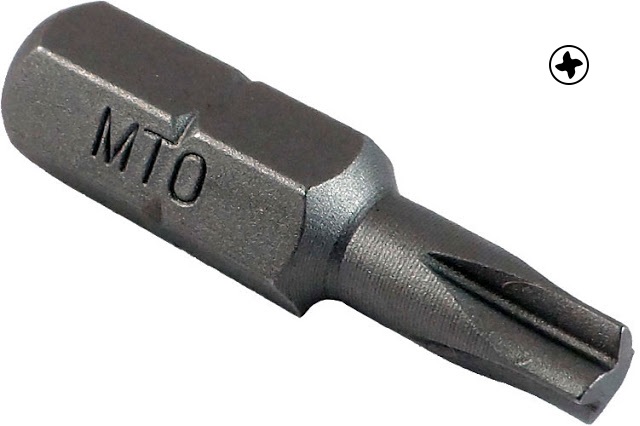

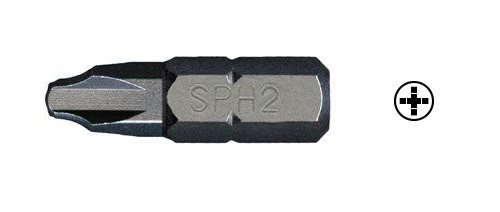

Супадрив (Supadriv)
Конфигурация шлица разработана той же компанией, которая разрабатывала стандарт PZ. Отвертки для них взаимозаменяемы и могут применяться без вреда как для инструмента, так и крепежа. По конфигурации здесь тоже применяется основное крестообразное пересечение и дополнительные риски на 45 градусов. Отличие состоит в более широком центре, допускающем осевое смещение наконечника отвертки.
Phillips II
Второе поколение РН совместимо с первым. Отличие PH2 от предшественника заключается в насечках внутри крестообразного углубления. Они образуют своего рода зубцы, соединяющиеся с ответной стороной в наконечнике инструмента.
Такое исполнение повышает силу сцепления отвертки и шлицов, что снизило выталкивающий эффект. Для идентификации типа шлица на головке наносится две параллельные риски. Отвертки и биты обозначаются торговой маркой ACR.
Французский шлиц
Стандартизирован системой Bureau de normalisation de l'aéronautique et de l'espace как BNAE NFL22-070. Конструктивно выделяется ступенчатой формой исполнения. От края выполняется большой крест, а ближе к середине он сужается до малого. Изменение происходит не постепенно, а ступенькой.

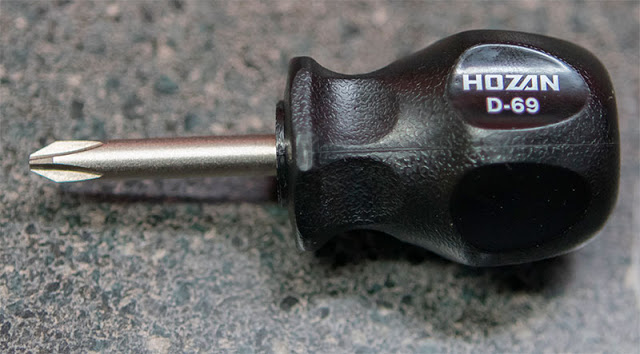

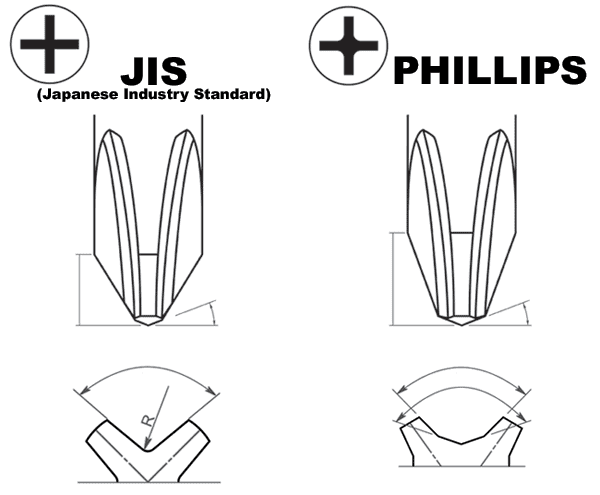

JIS B 1012
Это шлиц разработан в Японии и применяется в японском оборудовании. Угол сведения пересекающихся прорезей прямой, но без острой части. За счет сильного скоса получилось минимизировать выталкивание отвертки.
Если в головку крепежа JIS B 1012 вставить отвертку РН, то шлицы будут повреждены, поэтому JIS B 1012 обозначаются дополнительной точкой на шляпке.
При работе с японским шлицом лучше купить соответствующую отвертку JIS, которая есть в продаже.
Mortorq
Авторство разработки этого шлица принадлежит Phillips Screw Company. Каждая из четырех сторон креста имеет утолщение и выполнена с легким сведением на конус, а также закруглением верха в одну сторону.
Такое исполнение посодействовало снижению веса крепежа и отличной передаче крутящего момента. Вероятность срыва шлица минимальная, поэтому такой тип используется в авиационной и автомобильной промышленности.
Квадратные шлицы и комбинации квадратов
За счет квадратной конфигурации шлицов получается много опорных точек, повышающих передачу крутящего момента. Вот основные разновидности таких шлицов.

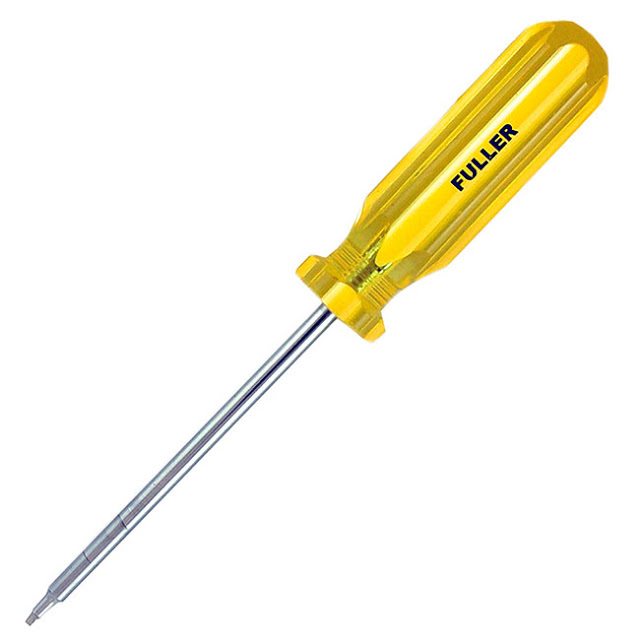

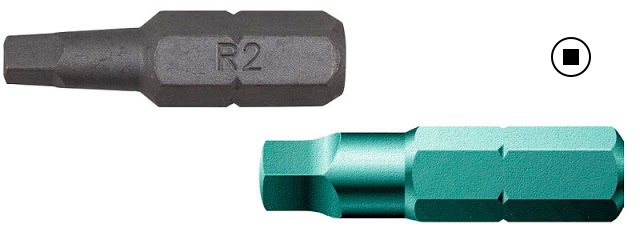

Квадрат (шлиц Робертсона)
Второе название шлица — Scrulox. В системе стандартов ANSI обозначается Type III Square Center. Представляет собой квадрат правильной формы с небольшим сходом на конус. Такая конфигурация упрощает попадание отвертки в шлиц и надежно ее фиксирует.
Еще это упрощает удержание крепежа на наконечнике отвертки — работать можно одной рукой. Даже метиз со сточенной головкой получится легко выкрутить. Шурупы с такими шлицами распространены в Канаде и чаще всего встречаются в столярном деле.
LOX-Recess
Изобретение принадлежит Брэду Вагнеру, а в современном производстве выпускается по лицензии нескольких крупных компаний Grabber, Dietrick Metal Framing и Hitachi.
Углубления в головке крепежа выполнены в форме двух пересекающихся со смещением квадратов. Это образует 12 точек соприкосновения с отверткой, уменьшает износ, обеспечивает прочный контакт оснастки и крепежа.
Двойной квадрат
Состоит из двух квадратов Робертсона, которые соединены без смещения оси и расположены под 45 градусов относительно друг друга. Получается восьмиконечная звезда.

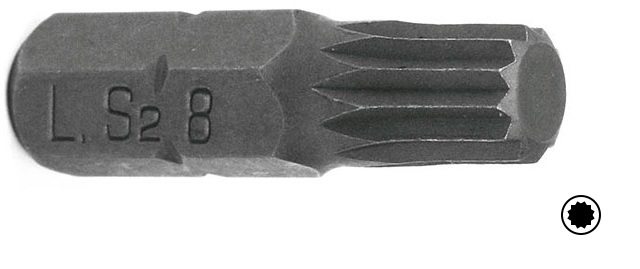

Тройной квадрат (XZN)
Более сложная версия с наложением трех квадратов на единой оси и последовательным поворотом на 30 градусов. Образует 12-конечную звезду с ровной вершиной 180º. Вид шлица XZN конструктивно схож с двойным шестигранником, но у того вершина сведена под 120º, что не позволяет использовать отвертку этого типа.
А вот размер квадратов такой же, как у шлица Робертсона, а значит крепеж можно открутить обычной квадратной отверткой, только вместо 12 точек контакт будет по четырем.
Отвертки под шлицы с тройным квадратом маркируются от М4 до М18, но это обозначение не связано с метрической системой.
За счет 12 точек контакта возможен большой крутящий момент, поэтому XZN применяются в автомобилестроении на болтах, стягивающих головку блока цилиндров.
Внутренние шестигранники
Вид шлица, построенный на углублении с шестью углами. Вот основные варианты исполнения.

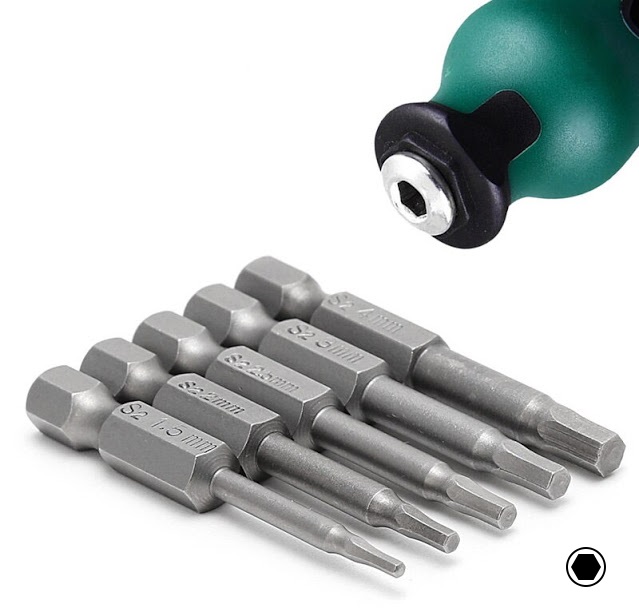

Шестигранный шлиц (HEX, Аллен)
Состоит из паза в форме правильного шестигранника. Изобретен и запатентован в Германии в 1936 году фирмой Bauer & Schaurte. В этой стране называется "инбус". Для завинчивания требуется отвертка или бита с аналогичной формой. В США инструмент называется "ключ Аллена".
Ввиду широкого распространения HEX в мире, существуют версии в метрической и дюймовой системах измерения. Они визуально похожи, но немного отличаются в размерах. Разболтанность метрической отвертки в головке винта из дюймовой линейки приводит к порче граней инструмента и крепежа.
Бывает разновидность шестигранного шлица со штифтом в середине. Это антивандальное исполнение. Для выкручивания потребуется шестигранная отвертка с ответной выемкой — обычная просто не вставляется в паз.

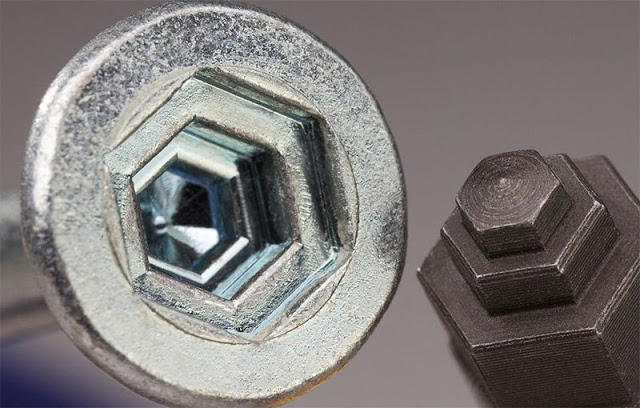

Шлиц Outlaw
Шлиц шестигранной формы со ступенчатым сходом. Чем крупнее диаметр шляпки, тем больше количество ступеней. Основное преимущество шлица — работа одной ступенчатой отверткой с любыми размерами крепежа.
Пятилучевые шлицы
Шлицы с разным исполнением, в основе которых обязательное расхождение пяти прорезей в разных направлениях. Это обеспечивает достаточно точек для передачи силы затягивания и усложняет несанкционированное выкручивание крепежа.

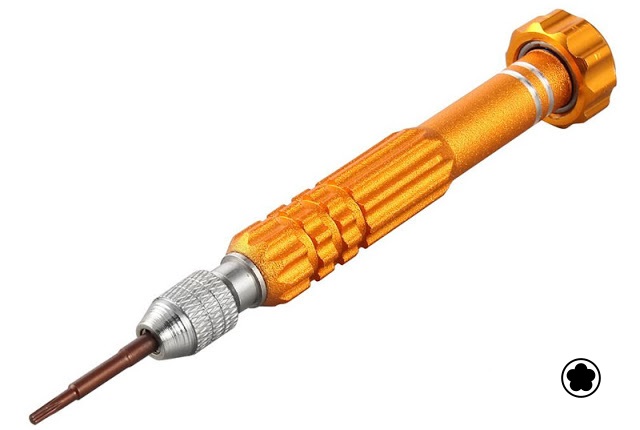

Шлиц Pentalobe
Фирменная разработка компании Apple. Имеет пять полукруглых лучей. Применяется в технике производителя для уменьшения самостоятельной разборки со стороны пользователей, хотя отвертки со шлицами Pentalobe находятся в свободной продаже. Впервые такие шлицы были использованы в 2009 г.
Существует три основных размера:
- Первый устанавливается, начиная с модели iPhone 4. Может обозначаться как Р2 или 0.8 мм.
- Второй применяется в MacBook с 2010 г и в MacBook Pro с 2015 г. Иногда обозначается 1.2 мм или Р5.
- Третий встречается в батареях MacBook Pro с 2009 г. Второе название Р6 или по размеру — 1.5 мм.
Стоит отметить, что в этом случае обозначение TS не нужно путать с шлицами Torq-set, которые имеют такое же обозначение.
Шлиц ASTER recess
Заслуги по разработке этого шлица принадлежат фирме LISI Aerospace, которая внедрила его вместо классического шестигранника. Получился пятиугольник со сферическими выступами на конце. Шлиц надежно держится на наконечнике инструмента и используется в креплениях панелей авиатехники.
Звездообразные шлицы
Бывают остроконечными или "тупыми", но везде предусмотрено шесть лучей в виде звезды.

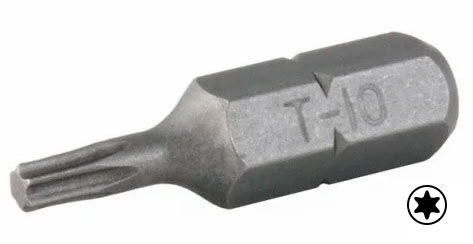

Шлиц Torx
Изготавливается согласно ГОСТа Р ИСО 10664-2007. В народе называется просто "звездочка"; в документации обозначается Torx. Разработка принадлежит компании Camcar Textron, создавшей вид шлица в 1967 г. Представляет собой шестилучевую звезду с конусными "лепестками". Антивандальная версия аналогична, но имеет углубление в центре.
Симметричная форма обеспечивает равномерное воздействие на всю головку в момент затяжки. Рука мастера устает меньше, поскольку не нужно сильно давить для удержания отвертки в посадочном месте.
Вид шлицов применяется в крепежах, используемых в автомобилях и электронном оборудовании. Если в технике попались винты с шестигранными внутренними пазами, то ключ-звездочка может подойти по форме, при одинаковом размере граней.

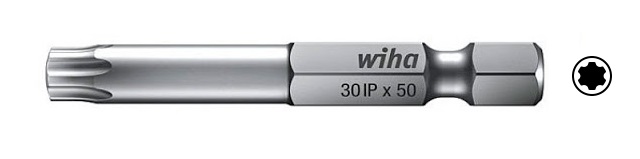

Шлиц Torx Plus
Модификация предыдущего типа шлицов, предусматривающая укороченную форму шести лучей и увеличенное основание. Это сделало конструкцию более прочной и повысило момент затяжки. Инструмент под такие шлицы меньше изнашивается.
Шлиц TORX PLUS антивандальный
Повышенная защита от выкручивания этого пятилучевого шлица достигается за счет углубления по центру, предназначенного для ответного штифта на отвертке. Биты с такой конфигурацией не продаются в стандартных наборах, что повышает надежность защиты закрепленных деталей.

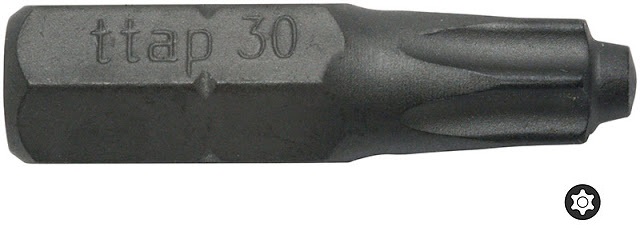

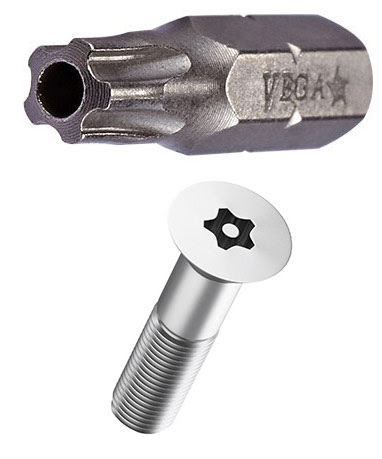

Шлиц Torx ttap
В головке крепежа имеется дополнительное углубление, а на отвертке штифт аналогичного размера. Благодаря такой конструкции обеспечивается лучшая соосность инструмента и винта, исключающая перекосы.
Комбинированные шлицы
Среди типов шлицов отверток существуют гибриды — комбинации двух отдельных видов шлицов в одном, что дает либо повышенную силу затягивания, либо препятствует несанкционированному выкручиванию или упрощает работу с крепежом. Вот распространенные варианты сочетания.
Комбинация крестового Филлипс и плоского шлица
Шляпка имеет две пересекающиеся прорези, одна из которых длинее другой. Это позволяет выкрутить крепеж как отверткой с плоским шлицом, тем и крестообразным. Конечно, здесь сила затяжки меньше, зато шлицы универсальны. Этот вариант широко применяется в винтах для мебели или электрическом оборудовании (например, в корпусе автоматического выключателя).
Для удобства работы с таким крепежом была разработана специальная отвертка комбинированного типа, сочетающая шлицы PZ/S и PH/S. В продаже ее называют отверткой электрика, поскольку крепеж под нее часто встречается в электрооборудовании.

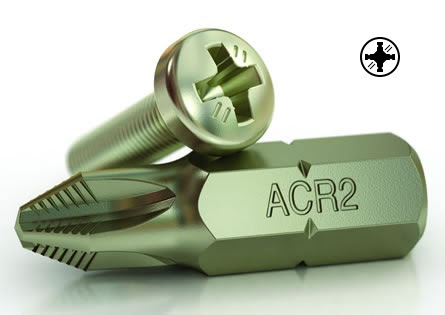

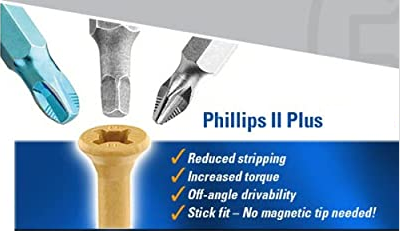

Шлиц ACR Phillips II Plus
Универсальный шлиц, позволяющий использовать как квадрат Робертсона №2, так и стандартной отвертки Филлипс РН2. Но использование оригинальных бит ACR Phillips II Plus не позволяет оснастке выпадать из прорезей.

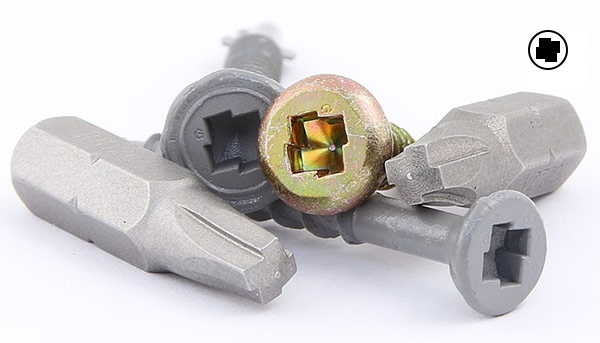

Шлиц Филлипс/квадрат
Разновидность комбинированного шлица, где в основе квадрат, а из его граней выходит еще четыре луча. Благодаря конструкции отвертки с толстым квадратным основанием, инструмент получается более прочным, а крестообразная форма от филлипс содействует повышенной передаче крутящего момента. В комбинации такой шлиц гораздо лучше, чем каждый тип в отдельности.
Шлиц Clutch
Существует две модификации этого шлица - тип G и тип А. Первый выполнен в форме галстука-бабочки. Второй — с такой же формой, только внутри бабочки есть круглое углубление.
Крепеж со шлицами Clutch начали использоваться компанией GM в грузовиках 1940-1950 гг. Сейчас могут встретиться в кемперах и "домах на колесах". При необходимости крепеж можно выкрутить отверткой с плоским шлицем.
Наружные шлицы
Это противоположный форм-фактор, где в головке крепежа расположены не углубления, а выпирающие части.
Такое исполнение имеет ряд преимуществ:
- В углублениях не скапливается вода, вызывающая коррозию;
- Прорези не забиваются грязью и крепеж легче выкрутить при необходимости;
- Во время окрашивания поверхности в углубления не попадет краска;
- Для выкручивания инструмент держат перпендикулярно, поэтому крепеж подходит для узких мест.
Квадрат
Такая форма наружно шлица применяется с XIX века, поскольку производство сравнительно простое и дешевое. Работать с крепежом можно отверткой, разводным гаечным ключом, рожковым ключом, накидными на 8 или 12 граней (вмещают внутри себя квадрат, только зацепление происходит с меньшим количеством точек). Сейчас такой вид встречается все реже, поскольку вытеснен более универсальным шестигранным.

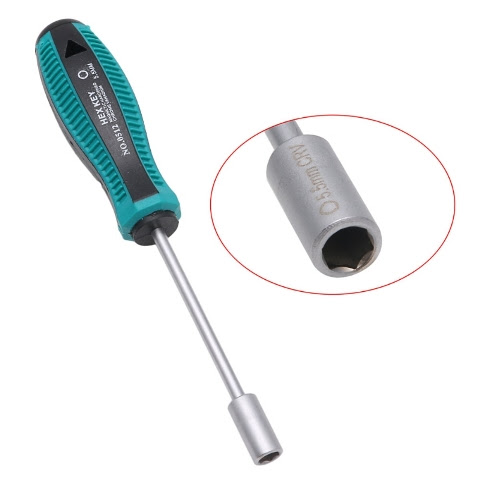

Шестигранник
Самая распространенная форма головки крепежа среди наружных видов. Описывается в ГОСТе 7798-70 и соответствует ISO 4033 и 4032. Более удобный вариант по сравнению с квадратом. Такая форма практична для труднодоступных мест, где нет много пространства для манипуляций. Работать с такими шлицами можно головками с воротком или отверткой и рожковыми или накидными ключами.
Пятиугольник
Узкоспециализированный тип наружного шлица, применяющийся в качестве антивандальной меры в газовой аппаратуре, пожарных гидрантах и пр. Поскольку у головки нет параллельных граней, то ее труднее захватить пассатижами и к ней не подходят обычные ключи.
В классических наборах инструментов тоже нет соответствующих приспособлений. Для воздействия необходима накидная головка или насадка на отвертку с пятью идентичными гранями.
Наружный Torx
Головка крепежа выполнена в виде наружной шестиконечной звезды. Инструмент для такого шлица обозначается с маркировкой "Е". Это помогает отличить его от аналогов для классической "звездочки", маркируемой "Т".
Стоит отметить, что размеры у этих разновидностей не совпадают. Например, в головку винта Е8 легко войдет бита под шлиц Т40. Наружный Torx чаще всего можно встретить на блоках двигателя и сопутствующих креплениях.
12-point
Эта разновидность наружного шлица получается путем совмещения двух правильных шестигранников на одной оси с поворотом на 30 градусов. Для воздействия на крепеж понадобится отвертка или вороток с 12 точечной головкой.
Антивандальные типы
Антивандальные виды шлицов разработаны для нескольких целей. Одна из них — воспрепятствовать несанкционированному разбору корпуса техники и самовольному ремонту.
Другая задача — предупредить снятие деталей и предметов в общественных местах. Это могут быть указатели, таблички, урны, пепельницы, стулья в уличных кафе и т. д.
Некоторые производители техники сами разрабатывают и патентуют вид шлица, который используется только в их продукции. Это позволяет защитить оборудование от вскрытия частными мастерами и преследовать независимых продавцов отверток, выпускающих инструмент под эти шлицы без разрешения производителя.
Антивандальное исполнение подразумевает использование прорезей, пазов и выступов сложной формы, под которую не подходят распространенные инструменты. Как правило, в стандартных наборах такая оснастка отсутствует. Уровень антивандальности зависит от сложности форм-фактора шлицов. Рассмотрим существующие варианты подробнее.
Шлиц Bristol
Это внутренний шлиц, форма которого состоит из 4 или 6 пазов-углублений радиального типа. Они не поверхностные, а направлены вглубь головки. Пазы не квадратные или прямоугольные, а трапециевидные.
Ответные выступы на отвертке с зеркальной формой обеспечивают прочное зацепление и максимальную передачу крутящего момента. Это возможно за счет перпендикулярного, а не касательного вектора передачи усилия.
Такое вытянутое исполнение разрешает применять шлиц Bristol в мягких металлах — метиз закручивается без деформации. Если сравнивать Bristol с внутренним шестигранником, то у первого больший крутящий момент. Он проигрывает лишь в небольших значениях Torx. При этом Bristol антивандальный и выкрутить крепеж подручными средствами сложно.
Некоторые пытаются использовать отвертку с плоским шлицом, как импровизацию, но ввиду небольших бортиков для зацепления в двух местах, рабочая часть легко срывается.
Существует усовершенствованная версия Bristol, где в центре предусмотрен дополнительный штифт. Крепеж применяется в некоторых видах игровых приставок, чтобы пользователи не разбирали их самостоятельно.
Шлиц Line
Японский тип шлица, бывает с внутренним и наружным исполнением. Возможен вариант со штифтом. Шурупы с такими головками обозначаются как line head screws. Поскольку такой крепеж часто встречается в игровых приставках, мастера называют его винтами "под игровую биту". Шурупы line ранее попадались на картриджах к приставкам Nintendo Sega и компьютерах ВМ.
Шлиц ALR
Углубления классифицируются по размеру от ALR2 до ALR6. У наружной версии, с выступающими гранями, размерная сетка включает ALH2-ALH6. Если модель с повышенной защитой от несанкционированного скручивания, то при написании к ней добавляется постфикс "Т". Это выглядит так — ALR4T.
Шлиц DTC
У себя на родине (в Японии) шлицы маркируются DTC-27, DTC-20 и DTC-45. Был еще DTC-40, но сейчас такой не выпускается. Изделия можно классифицировать и по геометрическим размерам головок: 3.2 мм, 4.6 мм, 7.7 мм, а также не выпускающаяся 6.4 мм. Чаще всего встречаются варианты DTC-20 и DTC-27, используемые в электронике, производимой в этой стране.
Шлиц One-way
Как видно из названия, суть шлица — закручивание только один раз. Для этого в головке предусмотрена прорезь с высоким бортиком, которая цепляется жалом отвертки лишь при вращении по часовой стрелке. Проворачивание инструмента в обратную сторону приводит к выталкиванию жала — крепеж остается на месте. Для закручивания подходит обычная отвертка под плоский шлиц.
Крепеж One-way применяется для крепления деталей и табличек, которые не понадобится демонтировать в ближайшее время. Снять их несанкционированно невозможно. Для выкручивания необходимо специальное приспособление — экстрактор, а в головке предварительно потребуется просверлить отверстие, поэтому нужна еще и дрель.
Шлиц Овал
Фирма Jura Elektroapparate выпускает кофе-машины, для которых разработала проприетарный тип шлица. Он имеет форму овала и никакие распространенные типы отверток к нему не подходят.
Разработка внедрилась с целью предотвращения разборки корпуса и ремонта вне сервисной службы компании. Но официальные дистрибьюторы запчастей к тамим кофе-машинам продают и соответствующие отвертки.
Шлиц Polydrive
Имеет шесть вершин и полукруглые радиальные прорези. Мастера называют его разновидностью "звездочки", а официально он обозначается как Polydrive или RIBE. Радиальные углубления и ребра содействуют повышению момента затяжки. Шлиц встречается в автомобилях и мототехнике.

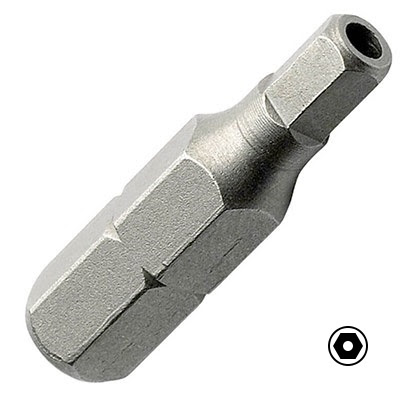

Внутренний шестигранник с штифтом
Шлиц представляет собой внутренний шестигранник правильной формы со штифтом, выступающим по центру. Обычный шестигранник можно выкрутить плоской отверткой, если ширина отвертки идентична диаметру отверстия. Но в данном случае металлический штифт не позволит вставить такой инструмент. Для выкручивания применяется только ответный шестигранный ключ с углублением в центре.

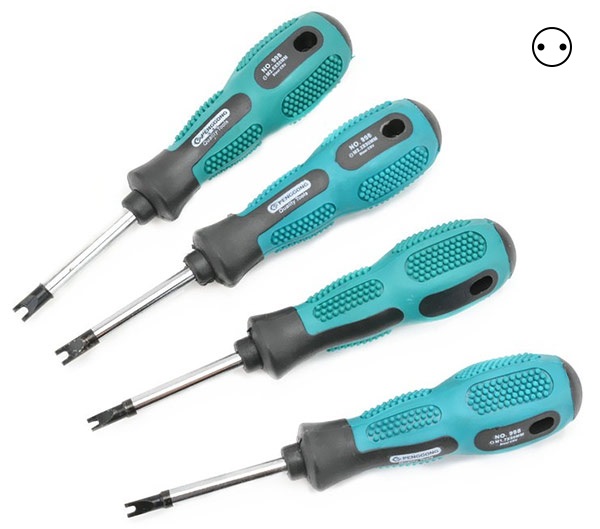

Шлиц Spanner
Шлиц известен как Spanner или Snake-Eyes. Головка имеет круглое основание с ровной поверхностью и двумя отверстиями внутри. Для выкручивания требуется специальный ключ-вилка. Такой крепеж сейчас можно встретить в некоторых лифтах.
С его помощью закрепляют панели с кнопками или таблички, чтобы их нельзя было открутить подручными средствами. Более сложную версию с тремя отверстиями, которую можно выкрутить только ключом-трезубцем, использует производитель оружия Microtech.
12-лучевая звезда
Шлиц с 2011 года не применяется в новых изделиях, хотя его можно встретить на старых. Представляет собой 12 пазов, выполненных на окружности. Угол вершины везде получился 60 градусов. Такая конфигурация достигается путем наложения равносторонних треугольников в количестве четырех единиц друг на друга.
Ось у всех фигур остается одна, а поворот каждой происходит на 30 градусов относительно предыдущей.
Шлиц описан стандартом ASTM B18.2.7.1M. С такой головкой выпускались болты диаметром 5, 6.3, 8, 10, 12, 14, 16, 20 мм. Форм-фактор шлица обеспечивал прочное зацепление с инструментом и поддерживал закручивания с дополнительным усилением.
Шлиц Torq-set
Torq-set относится к крестообразному типу шлицов, но отвертки применяемые для Pozidriv и Phillips к нему не подходят. Причина в том, что все четыре прорези не пересекаются в одной единой точке — каждый паз смещен от центральной оси.
Разработка форм-фактора принадлежит компании Phillips Screw Company, которая и выпускает крепление с таким типов шлицов.
Детально крепеж описан в стандарте National Aerospace Standard NASM 33781. Кроме обычной версии есть усложненная, где ребра имеют дополнительные насечки. Шлицы относится к стандарту NASM 14191 и обозначается как ARC Torq-set. Данный вид шлица применяется в военной авиации. Его можно встретить на Bombardier, Embraer, Airbus, а также моделях Е-3, Р-3 и F-16.

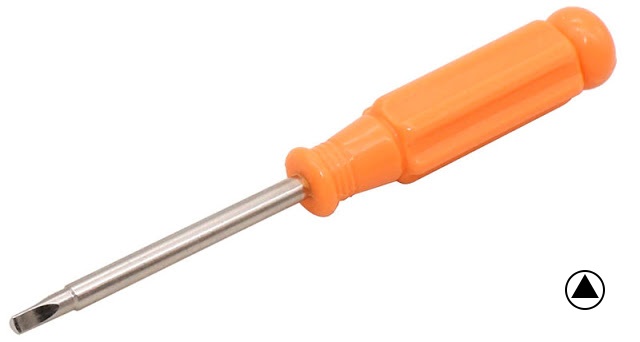

Треугольник
"Легкая" антивандальная версия, форма которой — внутренний равнобедренный треугольник. В документах тип прописывается как "ТА". Для откручивания понадобится отвертка с насадкой треугольного типа.
Шлиц используется в: чайниках, туристических плитках для приготовления пищи, бытовой технике, детских игрушках. Но антивандальные свойства у него выражены слабо, поскольку выкрутить шуруп можно шлицевой отверткой или шестигранным ключом, правильно подобрав ширину рабочей части.

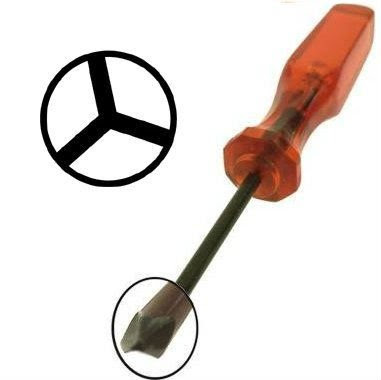

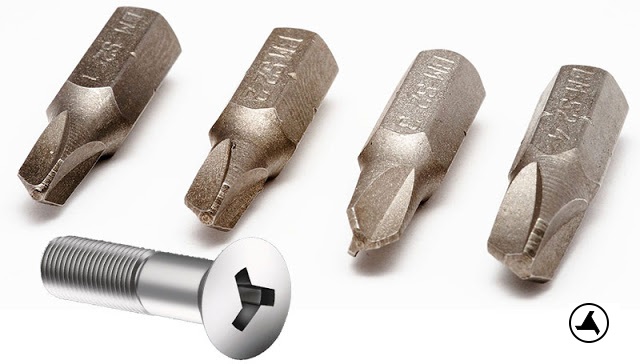

Шлиц Tri-point
Шлиц Tri-point состоит из трех пазов, сходящихся к центру. Прорези расположены относительно друг друга на 120 градусов. Обозначается как Y-type или Y-образный, а также ТР.
Шлиц Tri-point-3
Еще один распространенный тип шлица. Его можно встретить в пылесосах Roomba (закрепляет батарейные отсеки), электрических зубных щетках, игрушках, видеоприставках. Тип углублений в головке крепежа обозначается как tri-lobular или tri-lobe.
Это равносторонний треугольник, только его стенки полукруглые, а не плоские. За счет этого шлицевая отвертка упирается только в один угол, а противоположная часть болтается. Выкрутить можно лишь специальной насадкой.
Шлиц Tri-groove
Шлиц наружного типа, использующийся на головках болтов и гайках. Форм-фактор состоит из конуса и трех радиальных прорезей. Поскольку головка усеченная, то обхватить ее пассатижами невозможно. Число углублений нечетное, что усложняет воздействие снаружи двумя отвертками одновременно. Никакой тип инструмента к нему не подходит, кроме "родного". В номенклатуре прописывается как T-groove или Tri-groove.
Шлиц Tri-Wing
Шлиц внутреннего типа с треугольником, каждая из сторон которого имеет продолжение в виде прорези в головке. Такие лучи смещены от центра и не имеют единой оси, поэтому инструмент для tri-point к шлицу не подходит. Патент за изобретение этого антивандального вида принадлежит Phillips Screw Company.
Различие отверток по конструкции и назначению
Кроме формы наконечника типы отверток делятся по конфигурации стержня, рукоятки и функционалу. Это определяет назначение и удобство работы. Рассмотрим известные виды.

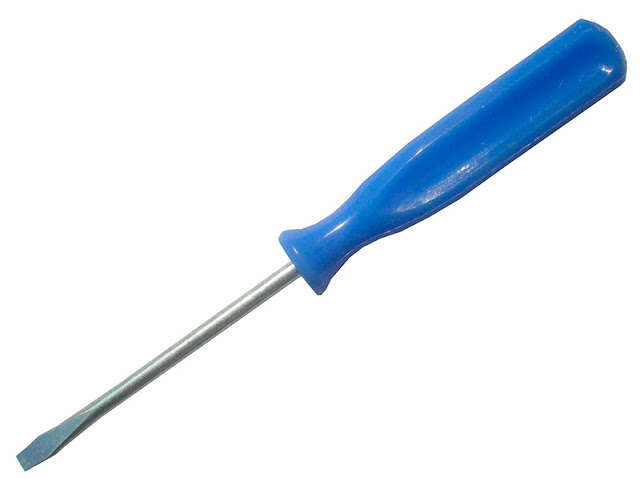

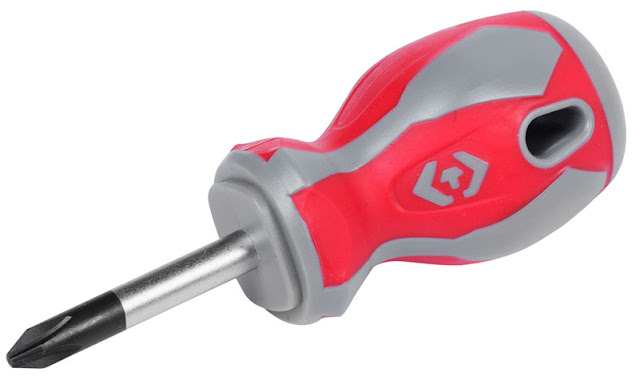

Простая отвертка
Имеет рукоятку, металлический стержень и рабочую часть. Важно правильно выбирать ширину наконечника и его форму.

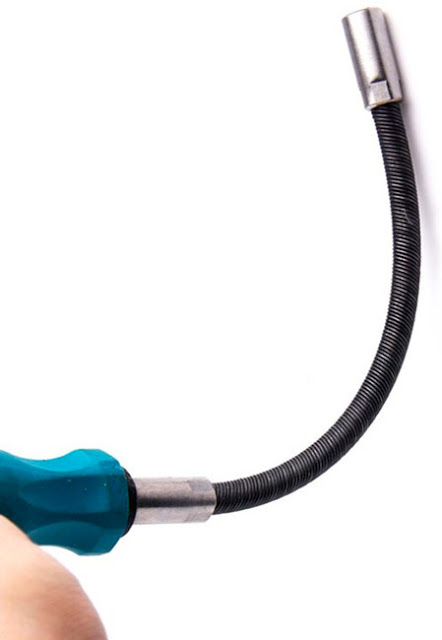

Гибкая отвертка
Применяется для работы с крепежом, когда к нему нет доступа по прямой оси. Гибкая отвертка бывает в одном из двух исполнений:
- Первая имеет сплошной стержень, выполненный из упругих материалов. Он легко гнется в разные стороны и отлично передает крутящий момент, но при отпускании всегда возвращается в ровное положение.
- Второй тип состоит из двух негнущихся стержней, соединенных карданным шарниром. Он поддерживает наклон рабочей части во все стороны и отлично передает крутящий момент.

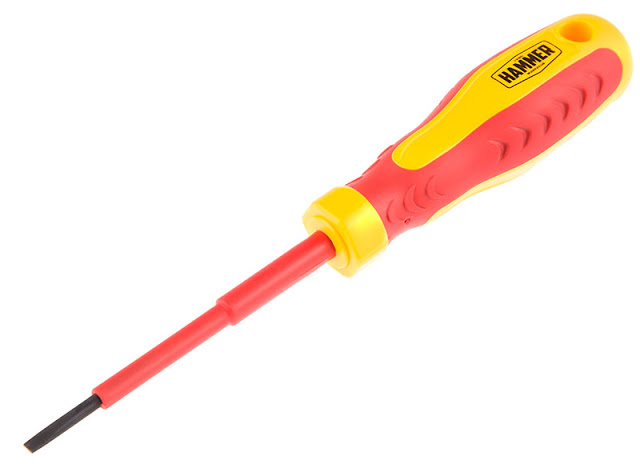

Диэлектрическая отвертка
Если металлический крепеж находится под напряжением, то обычной отверткой до него дотрагиваться нельзя. В таких случаях используют диэлектрическую версию. У нее рукоятка имеет толстый слой поликарбоната, дополнительно покрытый полиформальдегидом.
Это исключает поражение электрическим током при вращении метиза. Чтобы пользователь случайно не коснулся токопроводящего стержня, последний покрыт диэлектрическим материалом до самого наконечника.

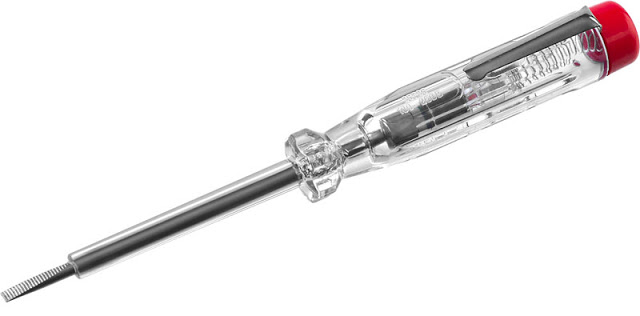

Индикаторная отвертка
Конструкция индикаторной отвертки схожа с диэлектрической, только здесь рукоятка прозрачная. Токопроводящий стержень соединяется внутри с резистором и неоновой лампочкой. На торце ручки предусмотрен металлический пятак. Когда электрик прикасается к нему пальцем, он выступает в роли заземления. Удерживая палец на пятаке, отвертку вставляют в розетку или дотрагиваются ей до клеммы. Лампочка загорится, если в сети напряжение от 100 до 500 В.
Чтобы выявлять меньшее напряжение (например 50 В), устройство индикаторной отвертки было усовершенствовано. В нее добавили светодиодный элемент, обладающий большей чувствительностью к низким токам. Заземлять контакт пальцем на пятаке здесь не требуется.

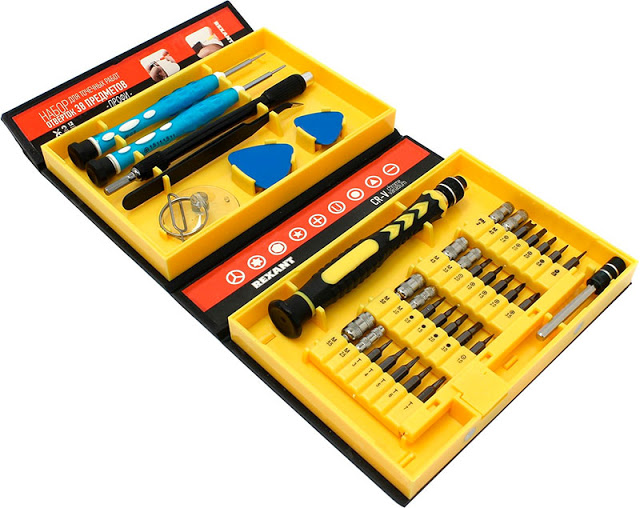

Отвертки для точных работ
Предназначены для выкручивания и вкручивания мелкого крепежа, применяющегося в часах, мобильных телефонах, цифровой видео и фототехнике, ноутбуках. Жало инструмента очень тонкое, но прочное, поскольку подвергнуто закалке.
Рукоятка часто имеет поворотную торцевую часть, чтобы одновременно давить на инструмент по оси и беспрепятственно вращать его. Для аккуратной работы с крепежом наконечник должен точно соответствовать размеру шлицов. Чтобы не ошибиться, лучше купить набор таких отверток.

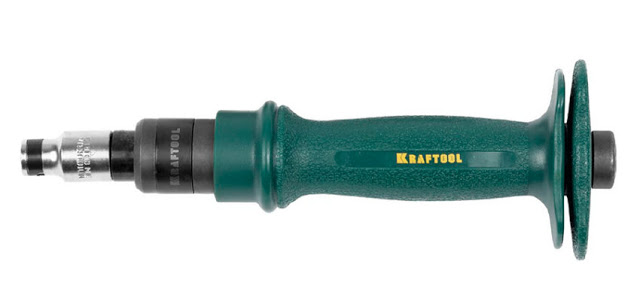

Ударно-поворотная отвертка
Силовой тип отвертки, внутри которой есть специальный механизм. Пятак выполнен из металла и выдерживает удары молотком. Инструмент наставляется на головку крепежа и наносится удар молоком. За счет этого срабатывает механизм, поворачивающий жало на пару градусов. Этот тип отвертки применим в случае выкручивания старого крепежа, закисшего в материале.
Отвертка с храповым механизмом
Когда предстоит большой объем работы с крепежом, а шуруповерта нет, используют отвертку с храповым механизмом. С ней возможно вращение инструмента в одну сторону, а при обратном вращении срабатывает холостой ход. Это означает, что жало остается на месте, а крутится только ручка.
Такое устройство не требует перехватывания, позволяет удобно работать одной рукой и значительно повышает производительность при большом количестве вкручиваемых саморезов.
Настройка храпового механизма возможна в трех положениях: вкручивание, выкручивание и блокировка. Последнее превращает отвертку в обычную, требующую перехвата рукой при вращении. Управление храповым механизмом осуществляется поворотной муфтой, ползунковым или рычажным переключателем.

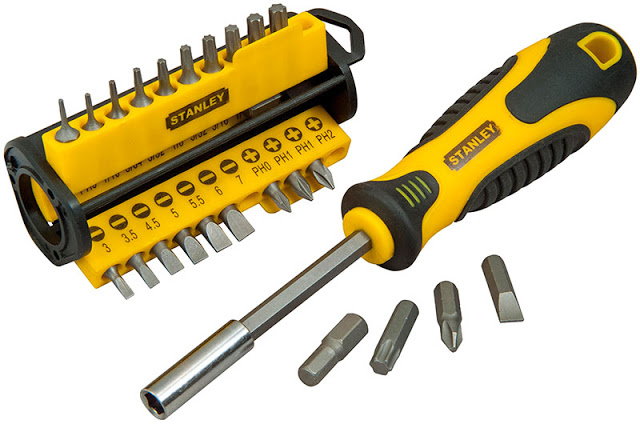

Отвертки под сменные наконечники (биты)
Существуют отвертки, состоящие из рукоятки и стержня с полой частью на конце. В него можно вставлять сменные наконечники, называемые битами. Официально такие сменные рабочие части называются отвертки-вставки.
Они используются в паре с шуруповертами и винтовертами, считаясь расходным материалом. Самые распространенные размеры с шестигранными посадочными местами: 3/4, 1/4 и 1/2 дюйма. Инструмент классифицируется по ГОСТ 30092-93 или ОСТ 1 52461-01.
Крепление сменной насадки в ручной отвертке происходит при помощи пружинного или магнитного держателя, цангового зажима. Чаще всего отвертки выпускаются с набором насадок под разный тип шлицев.
Как выбрать подходящую отвёртку
Сейчас выбор отверток достаточно велик, поэтому можно легко растеряться во всем многообразии этого инструмента. Выбирая отвертку, следует обратить внимание на такой показатель, как эргономичность – рукоять должна быть удобной, аккуратной, нескользкой. Если в качестве материала для ручки была использована резина, то тут не должно быть лишних наплывов или микроскопических трещин.
Качество стержня определяется по наличию на нем маркировки, это свидетельствует о том, что изделие было изготовлено в заводских условиях.
Прочность наконечника определяется цветом, если жало темнее, чем сам стержень, значит, были использованы специальные напыления для придания дополнительной прочности.
Видео
В сюжете - Виды отверток и их назначение
В сюжете - Как выбрать отвёртку
В продолжение темы посмотрите также наш обзор Биты для шуруповерта — виды, назначение, выбор
Источник
https://santekhnik-moskva.blogspot.com/2022/04/Otvertki.html
