Шаровой кран – это изделие сантехнического рынка которое быстро и основательно вошло в бытовой мир. Сейчас рынок имеет множество предложений от различных производителей. Среди этого «букета» ассортимента все труднее сориентироваться в том, какое соответствует категории цена/качество. В этой статье мастер сантехник расскажет, как разобраться в маркировке шарового крана.
Первым делом необходимо понять какой размер изделия
DN — номинальный диаметр — этим обозначением определяется типоразмер трубопроводной арматуры. Диаметр номинальный принимается для всех элементов трубопроводов (в основном металлических). Номинальные диаметры для шаровых кранов определены в ДСТУ ГОСТ 28338:2008 «Соединения трубопроводов и арматура. Проходы условные (размеры номинальные)». Ранее диаметр крана обозначался условным значением Ду.
½" — зачастую типоразмер крана дублируется также в дюймах. На малых диаметрах обозначающие дюймы штрихи могут опускаться.
Следующей очень важной категорией маркировки есть обозначение давления
Существует несколько видов: PN, WOG, WSP, MOP.
PN — номинальное давление — это максимальное давление рабочей среды с температурой 20°C, при котором допустима продолжительная изделия, а данном случае шарового крана. Обозначение PN пришло на замену условному давлению Pу.
Заводы-импортеры шаровых кранов в Соединенные Штаты Америки, наносят на свою продукцию дополнительную маркировку по давлению — WOG и WSP (иногда SWP).
Знак WOG — показывает, что клапан можно инсталлировать в разные системы, с различными рабочими средами: вода (Water), масло (Oil), газ (Gas). И обозначает максимальное рабочее давление водяного пара при 100°F. Маркируется в единицах измерения psi (фунт-сила на квадратный дюйм). Например, 400WOG.
Этот стандарт можно приравнять к европейским:
- 400WOG – PN30
- 600WOG – PN40
- 1000WOG – PN63
- 1500WOG – PN100

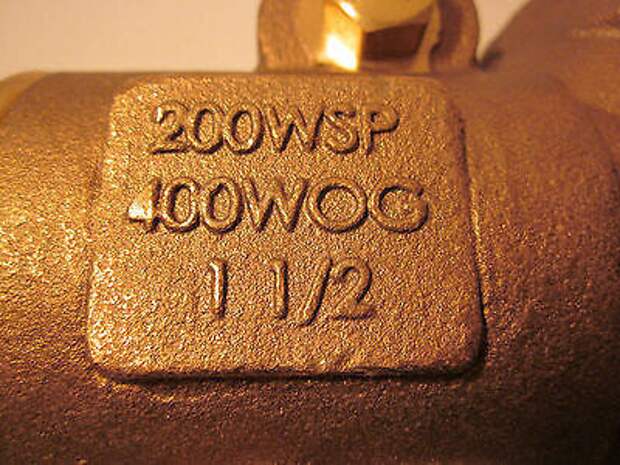

WSP (Working Steam Pressure) — показывает давление водяного пара и отражает максимальный номинальный уровень давления для крана при максимально высокой температуре. Маркируется так, как и предыдущий параметр – 150WSP (иногда CWP).
Если сказать простым языком, WOG и WSP - это значения давления для малых и больших температур. Клапан, рассчитанный на 600WOG / 150WSP, должен выдерживать 600 фунтов на квадратный дюйм в водопроводной или газовой трубе и 150, когда он инсталлирован в системе подачи пара. Значение WOG всегда выше.
Еще одним видом маркировки относящуюся к давлению есть МОР.
Аналог PN. Измеряется в барах. Применяется для газовой арматуры. Обозначение МОР5 – показывает, что максимальное рабочее давление шарового крана – 5 бар.
Из какого материала производится корпус крана дает понять следующая маркировка
СW617N — маркировка материала корпуса. CW617N – марка латуни по европейскому стандарту EN12165.
Знак даты производства
05/11 — обозначение времени, когда кран был выпущен. Первое число показывает месяц, второе – год. Данная маркировка важна с точки зрения контроля качества выпускаемой серийной продукции.
Маркировка страны производства
Made in Italy — место, где был произведен продукт. Именно такая «дословная» маркировка указывает на место происхождения шарового крана.
Никакое иное обозначение, даже «ITALY», не означает, что шаровой кран имеет итальянские корни (например).
Иногда наносят знаки различных стандартов. Рассмотрим основные
Стандарт родом из США. UL выдается в Underwriters Laboratories. Наличие такого знака показывает, что изделие было протестировано в национальной испытательной лаборатории и соответствует требованиям стандартов безопасности продукции.
Стандарт NSF 372 - был введен в 2011 году для установления процедур по удовлетворению требований к содержанию свинца на уровне 0,25% с использованием среднего расчетного значения площади поверхности или просто использования всех материалов без свинца для областей, контактирующих с питьевой водой.
Canadian Standard Association - это канадский государственный департамент, который регламентирует степень продукции.
Товары со знаком CSA, проходят независимое тестирование, а после получают сертификаты на соответствие стандартам безопасности и производительности. Этот канадский стандарт требует очень жестких процедур контроля качества. Подтверждение качества по такому стандарту – это постоянный процесс. Лабораторные испытание, а также проверка производства.
Все изделия с маркировкой «NL» или «LF» производятся из латуни или меди не содержащих свинца.
Знак СЕ говорит, что продукция удовлетворяет требования нормативов и директив ЕС. СЕ – это неформальная гарантия безопасности товаров. Она обязательна для всех приходящих в Европу товаров, подпадающих под директивы. но с другой стороны является добровольной в качестве сертификация на соответствие стандартам качества.
В продолжение темы посмотрите также наш обзор Как отличить подделку кранов
