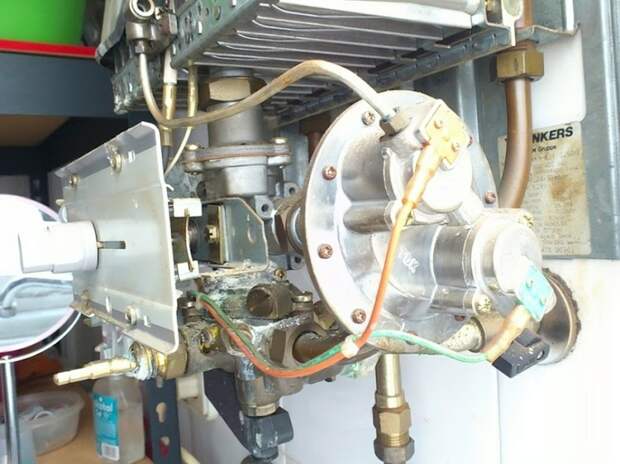

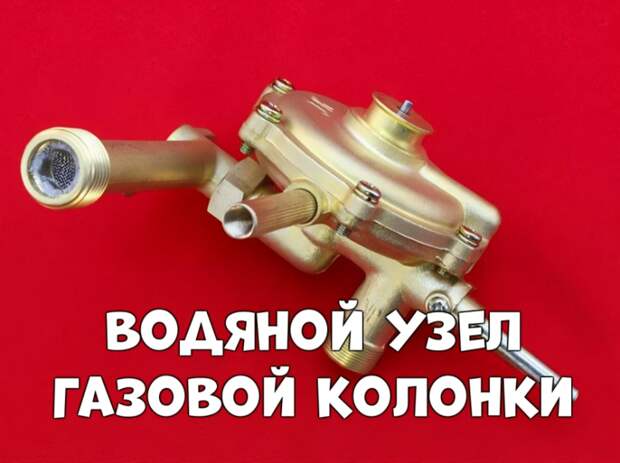

Проточные водонагреватели имеют простое и одновременно надежное устройство, предотвращающее возникновение аварийных ситуаций. Внутри конструкции присутствуют различные датчики и регуляторы. Контролируется давление газа, интенсивность тяги. Одной из ключевых составляющих является водяной узел газовой колонки. В статье мастер сантехник рассмотрит, что он собой представляет и какие функции выполняет.
Назначение водяного узла

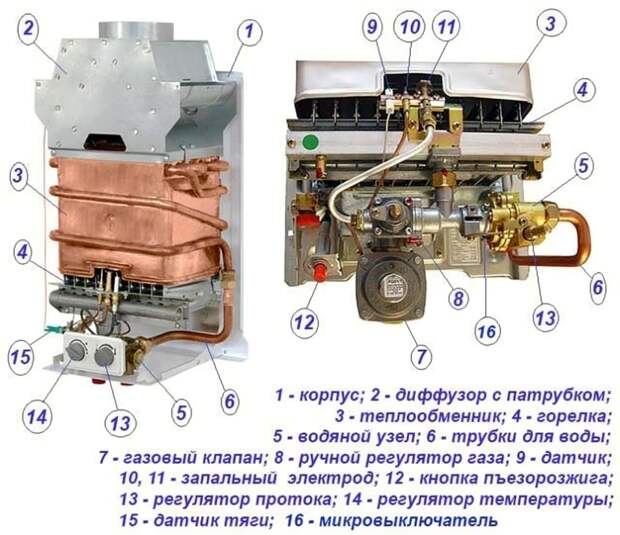

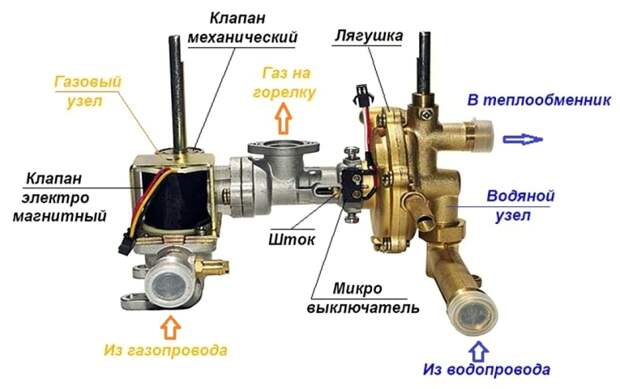

Независимо от сложности конструкции газовые колонки, применяемые для нагрева воды в домах, действуют по общему принципу. Проходящая через теплообменник вода нагревается газом, который подается на горелку при появлении тока жидкости через водяной узел и перекрывается при закрытии крана горячей воды.
Основная задача водяного узла в газовом нагревателе – запускать колонку после открывания крана, а также обеспечивать ее нормальную работу, пока кран открыт. Также этот узел важен для регуляции потока входящей воды. Если напор воды будет недостаточным, редуктор будет также выполнять защитную функцию, препятствуя перегреванию колонки.
Устройство лягушки проточного водонагревателя
Чтобы не заниматься ремонтом в слепую, нужно понимать, как тот или иной узел работает. Для лучшего понимания назначения деталей и принципа работы, рассмотрим устройство водяного блока применяемой в быту газовой колонки Нева.

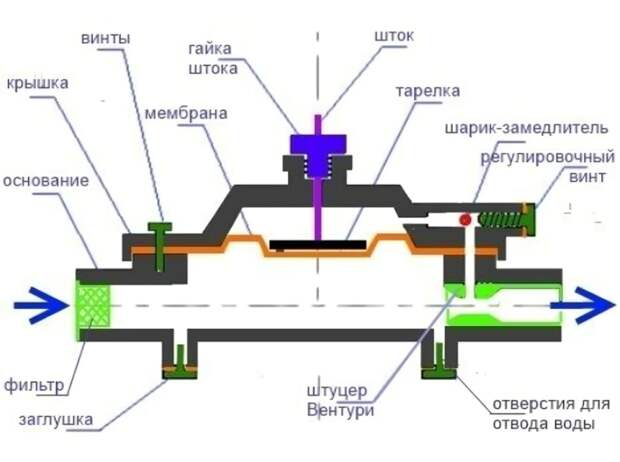

Водяной редуктор в просторечии называют сердцем водяного узла. Корпус «сердца» состоит из двух частей – основания и крышки, соединяемых винтами.

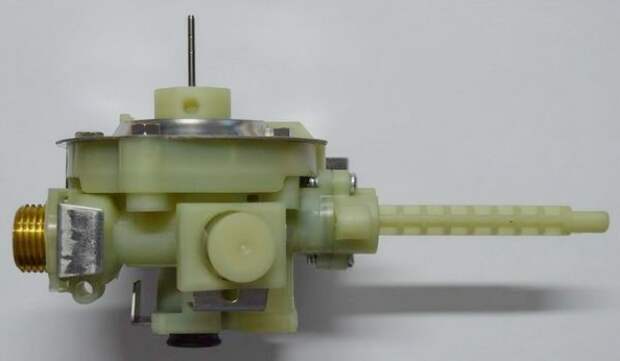

В современных колонках корпуса редукторов выполняют из нескольких разновидностей материалов:

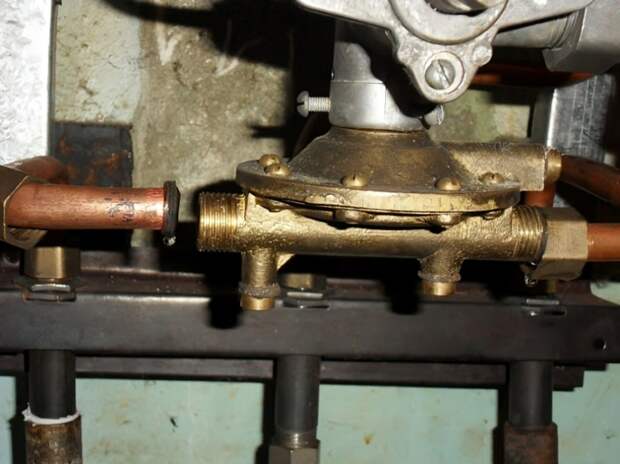

- Латунный, который представлен сплавом цинка и меди;
- Пластиковый, это очень практичное устройство, которому не свойственны коррозионные процессы;
В нижней части основания сделаны ревизионные отверстия для спуска воды, заглушенные винтами.
Основание имеет два патрубка. По вводному в лягушку поступает вода. С помощью накидной гайки патрубок присоединяется к трубе водопровода. Здесь же установлена уплотняющая прокладка, предохраняющая от утечек, и сеточка фильтра, защищающая внутренности лягушки от попадания с водой частиц мусора. Наличие фильтра продлевает жизнь мембране, особо чувствительной к присутствию мусора, действующего при потоке воды и движении мембраны подобно абразиву.
Выводной патрубок оснащён штуцером Вентури. С трубкой, по которой вода из редуктора идет к змеевику теплообменника, патрубок соединен накидной гайкой. Здесь также устанавливают уплотняющую прокладку. Над суженной частью штуцера Вентури в теле основания сделано перепускное отверстие, через которое вода из нижней полости регулятора через штуцер попадает в отделённую мембраной верхнюю полость – под крышку.
Крышка редуктора напоминает формой перевернутую чашу. В ее центре располагается канал для пропуска штока и установки втулки, снабженной гайкой. На нижнем конце штока (с внутренней стороны крышки) укреплен диск тарелки, контактирующей с мембраной (диафрагмой). Верхний конец штока механически передаёт сигнал клапану газового блока.
Сбоку крышки имеется перепускной канал, оснащенный регулировочным винтом и шариком-замедлителем, выполненным из металла или пластика. Нижнее отверстие канала (при соединении половинок корпуса) совпадает с перепускным отверстием основания. Канал с шариком работают как шариковый клапан.

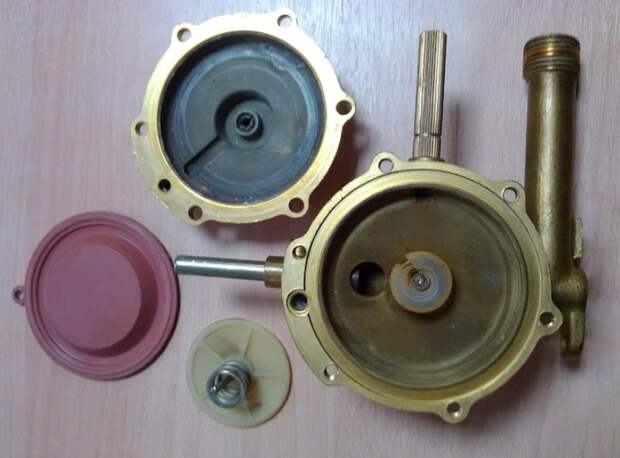

Между крышкой и основанием расположена мембрана – выполняющая главную функцию блока. Раньше мембраны изготавливали из резины. Из современных материалов лучшим является силикон. Встречаются также комбинированные – резино-металлические диафрагмы. Вдоль края мембранного диска располагаются отверстия для скрепляющих винтов, а также перепропускное отверстие.
Вероятные неисправности водяного узла
Существуют сбои и неисправности в работе проточного водонагревателя, однозначно указывающие на выход из строя конструкционных элементов редуктора. К ним относятся:
- Отказ в включении колонки;
- Пламя зажигается не с первого раза;
- Присутствует течь воды с редуктора;
- После закрытия крана ГВС пламя не гаснет.
Сбои в работе указывают на следующие вероятные поломки и неисправности в «лягушке»:

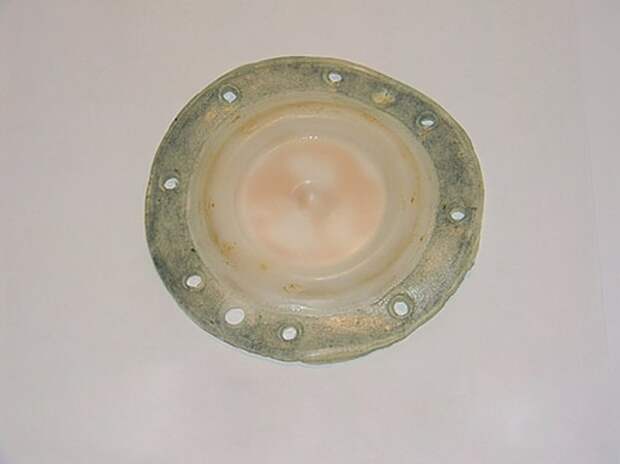

- Прорвалась мембрана — средний срок службы диафрагмы 5-7 лет. Со временем из-за постоянного механического воздействия и жесткой воды резина прорывается. Признак выхода из строя мембраны то, что из редуктора капает вода.
- Мембрана огрубела — от эластичности диафрагмы зависит качественная работа водяного узла газовой колонки. Для срабатывания важно, чтобы мембрана чутко реагировала на любые изменения напора воды. Если прокладка огрубела колонка будет срабатывать с задержкой. После перекрытия крана ГВС газовая горелка продолжает работать какое-то время.
- Засорился шток — при прорыве мембраны вода попадает на металлическую поверхность стержня, вызывая его коррозию. Ржавчина препятствует нормальному движению иглы. Признаки неисправности: пуск колонки затруднен. Пламя зажигается только при сильном давлении воды. После закрытия крана ГВС горелка не тухнет.
- Засорился фильтр грубой очистки — на входе в редуктор расположена сеточка, которая быстро забивается, особенно если были нарушены условия подключения и схема обвязки была выполнена с ошибками. Признак неисправности: разница в давлении на входе и выходе из водонагревателя.
Все описанные поломки легко устраняются. Необходимость в том, чтобы полностью поменять редуктор в газовой колонке возникает крайне редко. Ремонт своими руками, при наличии инструментов и понимания внутреннего устройства займет не более 30 мин.
Обратите внимание! Если описанный ниже технологический процесс будет вызывать сложности, лучше вызвать специалиста из газовой службы на дом, для профессионального сервисного обслуживания проточного бойлера
Ремонт и обслуживание газоводяного узла
Жесткая вода, постоянная термальная нагрузка и другие факторы со временем разрушают конструкционные узлы колонки. Любое газопотребляющее оборудование требуется регулярно обслуживать. А при выявлении дефектов, осуществлять незамедлительный ремонт.
Конструкция водяного редуктора газовой колонки имеет простое внутреннее устройство. Все легко разбирается. При желании можно выполнить ремонт лягушки газовой колонки или осуществить профилактическое обслуживание, не вызывая мастера.
Как снять лягушку с газовой колонки
Для начала следует перекрыть подачу воды и газа. После этого работы проводят в следующем порядке:

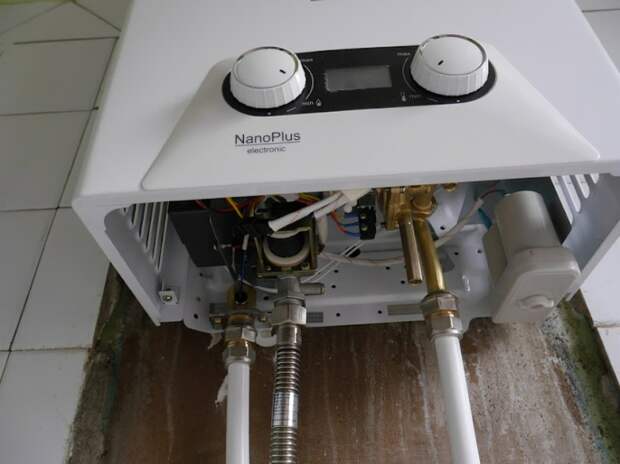

- Сливают воду из теплообменника — с этой целью лучше использовать кран или смеситель, расположенный существенно ниже водонагревателя;
- Отсоединяют подающие трубопроводы газа и воды (потребуется разводной ключ);
- Теперь можно снять водяной узел газовой колонки, если все выполнено правильно лягушка должна легко демонтироваться.
Конструкция редуктора может отличаться в зависимости от модели проточной колонки. Чтобы снятие водяного блока прошло успешно необходимо открепить все детали и трубы, подходящие к основной конструкции. Корпус снимается легко, физические усилия прикладывать не нужно.
Чистка водяного узла газового водонагревателя

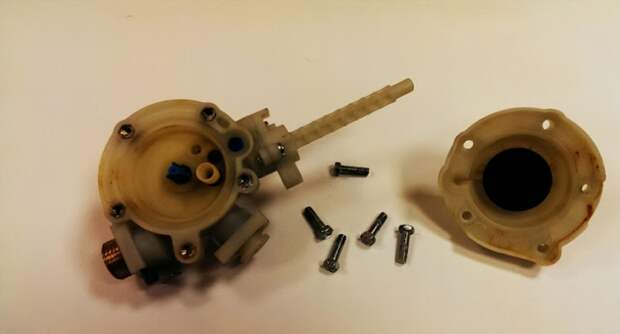

Проводится по крайней мере каждый год. На крышке лягушки расположено несколько болтов фиксации. При откручивании необходима осторожность, чтобы не испортить фальцы. После снятия крышки иди разбора редуктора на две части (зависит от модели колонки), проводится чистка внутреннего пространства и обслуживание конструкционных деталей:
- Во время чистки редуктора удаляется накипь и твердые остатки, осевшие на дне узла, одновременно чистят сетку грубой очистки на вводном патрубке;
- Шток можно смазать касторовым маслом, либо солидолом;
- Прокладку также можно промазать, если на ощупь чувствуется, что она огрубела и потеряла свою эластичность.
Регулярное обслуживание лягушки продлит срок эксплуатации проточного газового бойлера и обеспечит его бесперебойную работу.
Какие комплектующие следует заменить
В редукторе присутствует несколько элементов постоянно подвергающихся воздействию механического давления и некачественной воды. При каждом обслуживании проверяют работоспособность и выполняют замену следующих узлов:
- Уплотнитель штока — замена сальника необходима в среднем каждые 3 года, чтобы защитить газовый клапан от попадания влаги;
- Мембрана — замена прокладки нужна при ее разрыве, а также при появлении микротрещин;
- Шток и комплектующие — пружинка, приводящая стержень в первоначальное положение, при интенсивной эксплуатации выходит из строя через 4-5 лет.

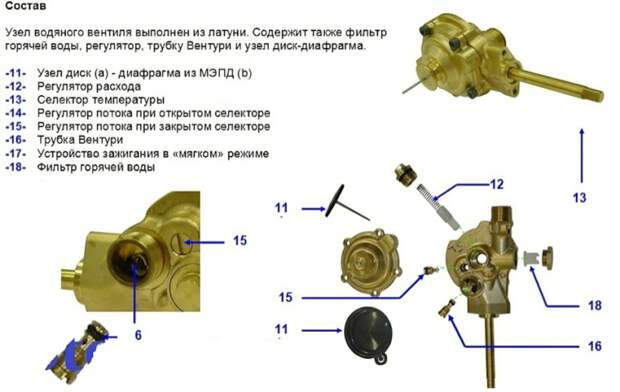

Для обслуживания лучше использовать уже готовые фирменные прокладки на редуктор. Мембрана обычно продается отдельно, но при желании удастся приобрести заводской ремкомплект со всеми комплектующими, которые следует менять.
Как отрегулировать редуктор на газовой колонке
Настройка водяного узла поможет оптимизировать расход газа и давление воды на выходе из колонки. Регулировка водяного редуктора проточного газового водонагревателя выполняется с помощью болтов, расположенных на тыльной стороне узла. Обычно их выставляют в заводских условиях, что достаточно для нормальной работы колонки.
Если нужно отрегулировать давление воды болты немного отпускаются. Напор ГВС на выходе должен увеличиться. Регулировка редуктора газовой колонки без крайней необходимости не проводится. Лучше, чтобы работы выполнял представитель газовой службы.
После выполнения обслуживания водяной узел устанавливают обратно. Проверяют отсутствие протечек воды и газа. Колонку запускают и пользуются в обычном режиме.
