Делая монтаж трубопровода, довольно часто приходится разрезать трубу под углом. При отсутствии торцовочной пилы по металлу отрезать трубу под 45°, чтобы сварить из нее колено 90° весьма проблематично. Если делать это болгаркой, то требуется очень точная разметка. В статье мастер сантехник расскажет, как разметить трубу круглого сеxения под угол 45 градусов.
Для работы нам понадобятся
Что потребуется:
- Бумага А4;
- Линейка;
- Ножницы.
Приступаем к изготовлению лекала

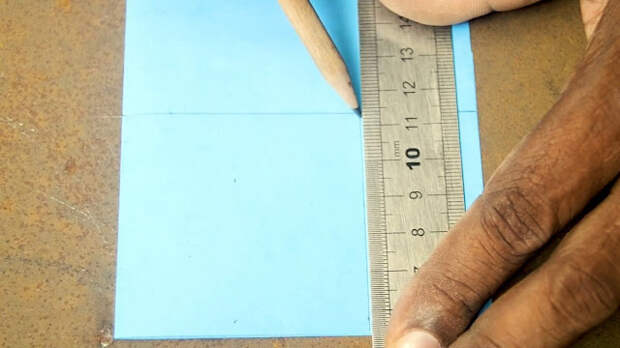

На следующем этапе складываем лист бумаги пополам. С торца откладываем две отметки на расстоянии 60 мм от края. Через эти две точки чертим линию.

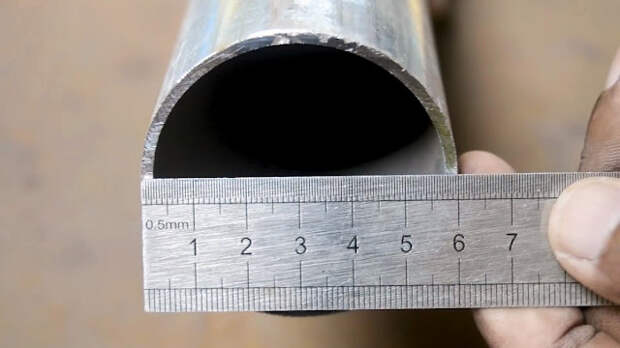

С боковых сторон листа откладываем четыре отметки на расстоянии 3 см от края. Потом чертим две линии (они должны быть перпендикулярны первой линии). В результате у нас получилось три прямоугольника. Прикладываем торец круглой трубы к крайним прямоугольникам, как показано на фото ниже, и обводим карандашом.

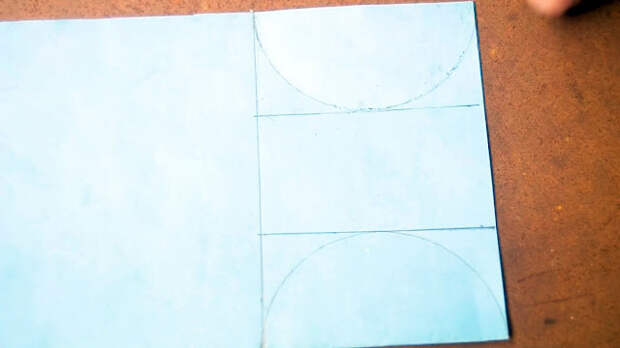

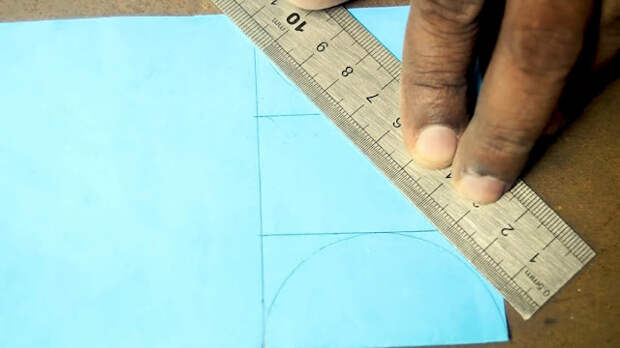

С помощью линейки соединяем две полуокружности линией. Берем ножницы и отрезаем крайнюю часть листа.

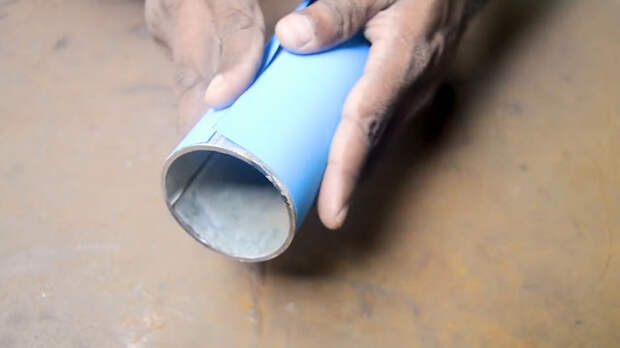

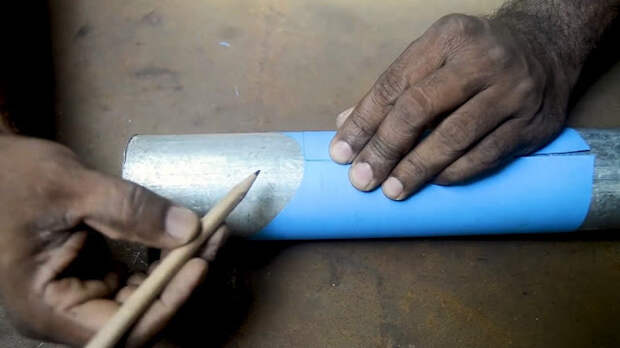

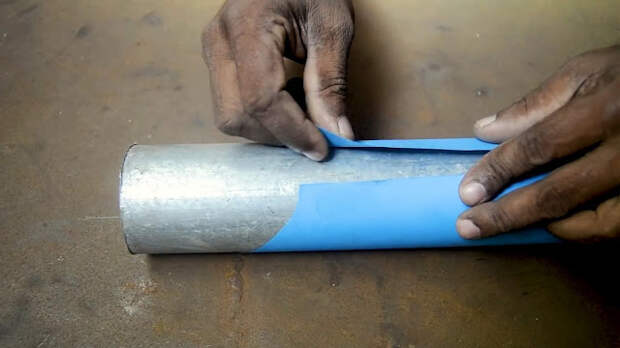

В результате получаем шаблон. Его нужно обернуть вокруг трубы и обвести. Если потом ее обрезать по этой линии, то стыкуя края заготовок, получим идеальное колено 90°.

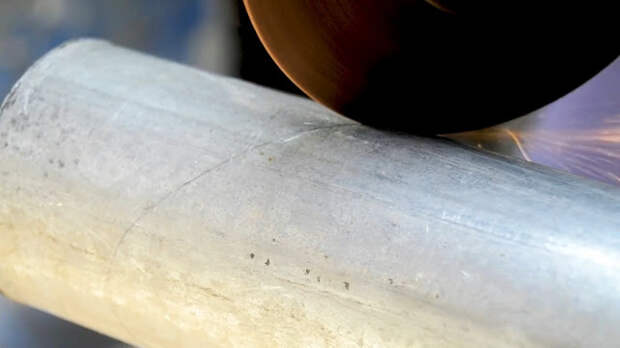

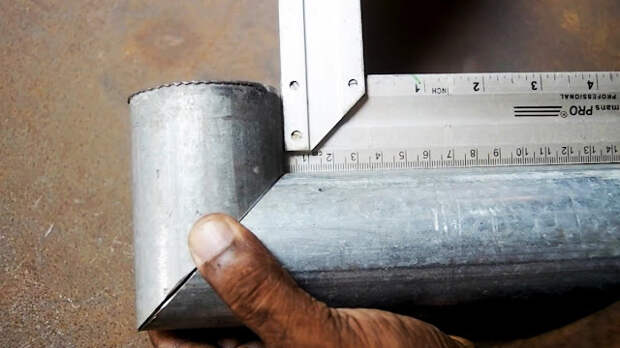

После реза получаем две заготовки, которые можно соединить вместе под прямым углом, и обварить.
