Как сделать задвижку на дверь с поворотной ручкой

Услуги сантехника в Москве и Московской области

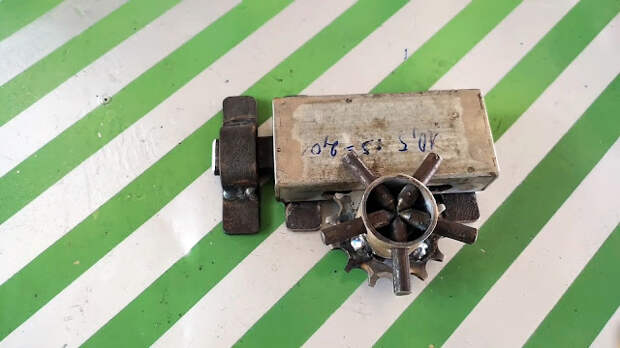

Для фиксации дверного полотна внутри помещения используются специальные запорные механизмы – дверные задвижки. Большинство из них не отличаются оригинальностью. В статье мастер сантехник расскажет, как сделать задвижку на дверь с поворотной ручкой.

Процесс изготовления задвижки

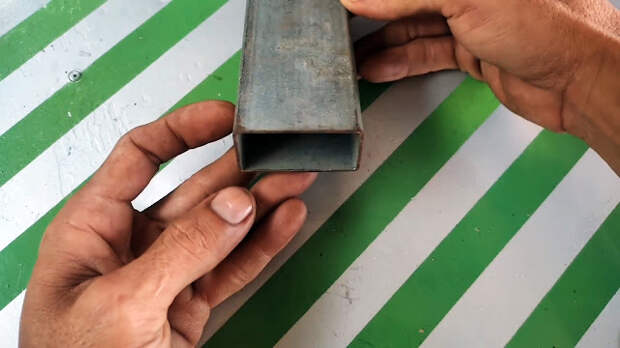

Для изготовления корпуса задвижки потребуется отрезок профильной трубы 50х25 мм, длиной 100 мм.

Услуги сантехника в Москве и Московской области

Для самой задвижки подготавливается кусок полосы 20х8 мм, длиной 150 мм.

Услуги сантехника в Москве и Московской области

Из листовой стали вырезаются 2 заглушки для корпуса. В них нужно разметить и вырезать окна под задвижку.

Услуги сантехника в Москве и Московской области

Задвижка прикладывается к корпусу, и сдвигается относительно его в закрытое положение, как она будет находиться на двери.

Услуги сантехника в Москве и Московской области

На ней ставится метка, по которой приваривается 3 звена роликовой цепи.

Услуги сантехника в Москве и Московской области

Сбоку в корпусе вырезается паз под звездочку.

Услуги сантехника в Москве и Московской области

Затем в него помещается задвижка с цепью, и заглушки привариваются.

Услуги сантехника в Москве и Московской области

Далее с помощью болта нужно собрать 2 проушины со звездочкой. Соединение выполняется на сварку. Чтобы звездочка свободно вращалась, следует перед сваркой создать зазор, используя картон.

Услуги сантехника в Москве и Московской области

Звездочка прикладывается к корпусу так, чтобы стыковаться со скрытой внутри цепью.

Услуги сантехника в Москве и Московской области

После этого проушины привариваются.

Услуги сантехника в Москве и Московской области

Далее нужно заняться оригинальной пятилучевой ручкой. Ее основание делается из отрезка трубы. Нужно измерить ее окружность, и разделить на 5. Полученное значение будет шагом размещения лучей. Трубка просверливается по меткам, нанесенным по высчитанному шагу. Затем из прутка вырезается 5 лучей, и один их край затачивается под конус.

Услуги сантехника в Москве и Московской области

Лучи помещаются в трубку, и в центре свариваются.

Услуги сантехника в Москве и Московской области

Затем ручка приваривается на звездочку.

Услуги сантехника в Москве и Московской области

Из полосы выгибается скоба, в которую будет входить задвижка. Ее нужно наварить на ровный отрезок полосы.

Услуги сантехника в Москве и Московской области

Также привариваются еще 2 послы на корпус задвижки, чтобы прикурить его к двери.

Услуги сантехника в Москве и Московской области

Теперь остается только просверлить монтажные отверстия, и поставить задвижку на дверь.

Услуги сантехника в Москве и Московской области

Это очень простая надежная задвижка, которая никогда сама не захлопнется.

Услуги сантехника в Москве и Московской области
