Трубопроводы низкого, среднего и высокого давления имеют различную запорную арматуру, в том числе задвижки, клапаны, вентили. Запорный механизм требуется для того, чтобы перекрыть, открыть либо отрегулировать поток теплоносителя. Игольчатые вентили занимают далеко не последнее место среди запорной арматуры.
Их монтаж выполняется и в системе бытовых, и в промышленных трубопроводах. В статье мастер сантехник разберет, особенности и механизм действия игольчатого вентиля.
Вентили — многооборотная регулирующее-запорная арматура, которую применяют также для того, чтобы избежать возникновения в трубопроводных системах гидравлических ударов, которые могут случиться в случае очень быстрого открытия и закрытия запорной арматуры.
В трубопроводах с длинными участками следует использовать игольчатые вентили, для избегания резкого перекрытия потока, что приведет к разрушению трубопровода. Благодаря продуманной конструкции вентиль может выдерживать высокое давление, примерно до 220 бар и плавно регулирует поток газа, пара, жидкости.
Существуют вентили с рукояткой конической формы, которые чаще применяются для регулирования газовых потоков (в небольшом количестве), часто они используются для впрыскивания охлаждающей воды и иных жидкостей. Для отопления применяется отдельный тип вентиля.

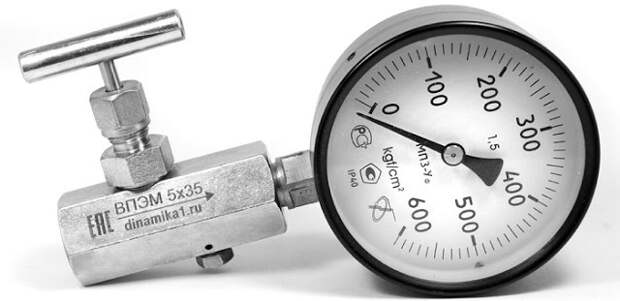

Чтобы контролировать давление на конкретных участках трубопровода, размещают вентиль, обладающий непосредственно запорным механизмом для манометра, замеряющего перепад давления. К тому же такой механизм позволяет при необходимости перекрывать потоки в режиме автомата.
Достоинствами вентиля является:
- Долговечность и прочность в случае, если выбирается материал, стойкий к коррозии;
- Плавное регулирование потока;
- Диапазон рабочих температур от 20 до +200°С;
- Выдерживание огромного давления до 220 bar;
- Легкость конструкции, что позволяет быстро разбирать его для замены уплотнителя, который время от времени изнашивается.
Всем игольчатым вентилям присущи некоторые недостатки, такие как:
- Невозможность использования в среде с загрязненной водой;
- Односторонняя подача;
- Высокое гидравлическое сопротивление;
- Большая строительная длина.
Типы вентилей

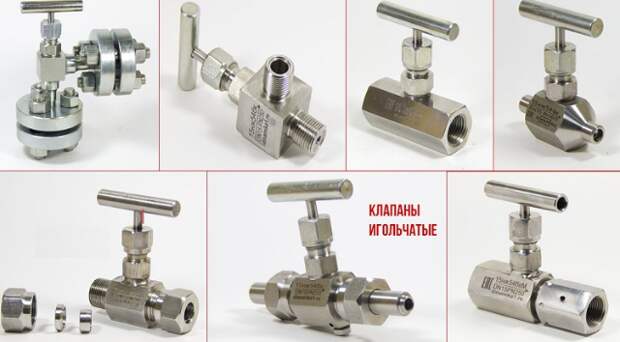

Существует много типов вентилей, однако, условно их можно разделить на две разновидности:

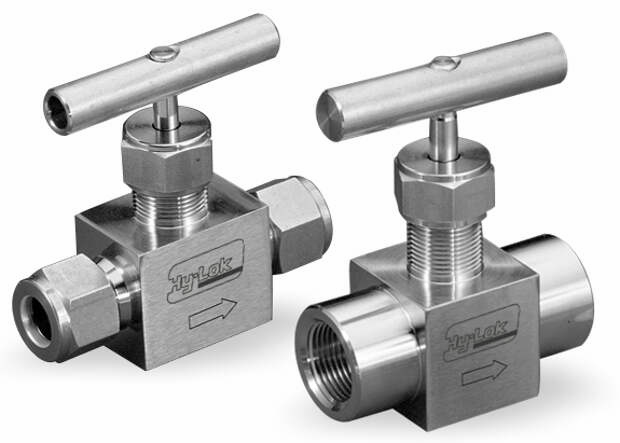

- Проходные – одинаковое направление потоков при входе/выходе. При установке вентиля на любой части трубы, его шпиндель должен находиться вверху или горизонтально, установка вниз допускаться не должна;

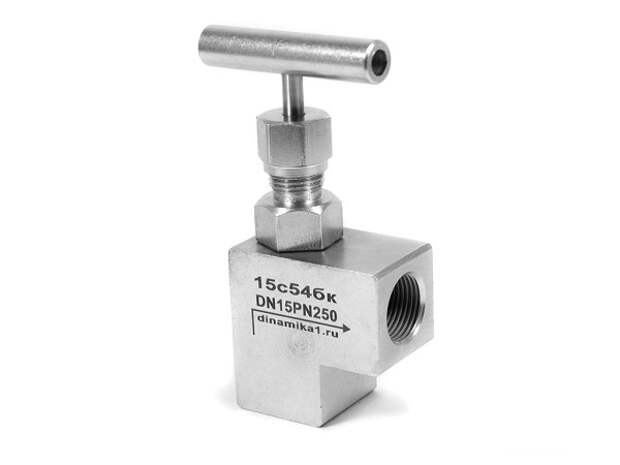

- Угловые – имеют перпендикулярные направления входа и выхода потоков. Отличие углового вентиля от проходного в том, что его устанавливают в участках поворота трубопровода под девяносто градусов.

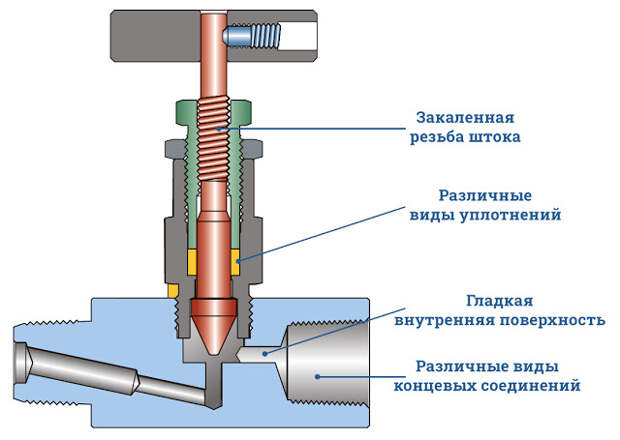

Устройство

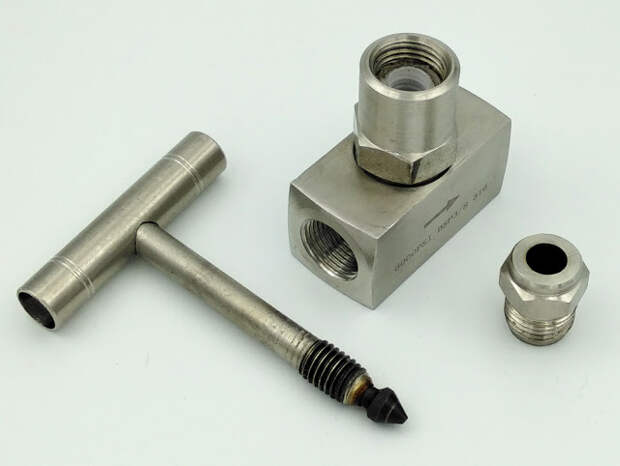

Сам вентиль устроен таким образом, что имеет вращающийся шток, который через резьбовую пару со специальной гайкой подает движение в запорный элемент-золотник.
Агрегат состоит из нескольких частей:
- Основной остов;
- Поворотная рукоятка;
- Шток;
- Уплотнитель;
- Гайка;
- Сальниковая крышечка;
- Кожух;
- Установочный винт.
Когда вращается рукоятка, шток опускается, закрывая напор жидкости. При обратном вращении трубопровод снова становится свободен.
Существует два варианта управления игольчатыми вентилями: ручной и автоматический. Первый подразумевает под собой обычный поворот управляющего рычага своими руками, его можно ставить на каждый трубопровод. Второй имеет в виду непосредственный контроль жидкости самим устройством. Эти вентили чаще ставят в отопительных системах.
Как выбрать
Для того чтобы определиться с необходимой модификацией вентиля, следует решить для чего он необходим и где он будет применяться. Вентили могут быть изготовлены из: чугуна, стали, нержавеющей стали, кованого чугуна, латуни.

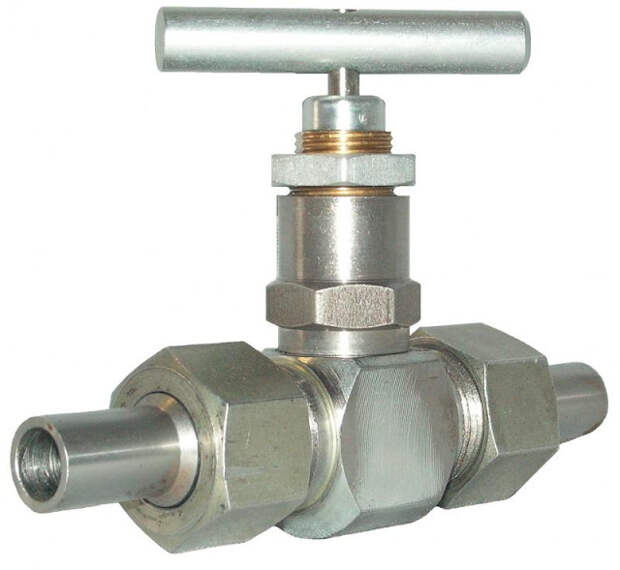

Вентиль, изготовленный из нержавеющей стали, обладает антикоррозийными свойствами и применяется как регулирующее-запорное устройство в агрессивной рабочей среде. Он плавно перекрывает поток, а благодаря игольчатому элементу обеспечивает герметичность и надежность вентиля.
Выбирая игольчатый вентиль, необходимо взять во внимание то, для какой сферы и отрасли он будет использоваться:
- Нефтяная;
- Химическая;
- Пищевая;
- Коммунальном хозяйстве;
- Теплоснабжении и водоснабжении, в трубопроводах с разными жидкостями и газами.
Для точного определения необходимого вентиля, следует учитывать, в какой среде он будет размещен и из какого материала сделан. Материалы, используемые для изготовления вентилей, отличаются по своим характеристикам, коррозийной стойкости, рабочей температуре и цене.
Если брать категорию материалов, то к водопроводу хорошо подходят аппараты, произведенные из серого чугуна. В коррозийных средах используются бронзовые, а при высоком давлении – вентили из углеродной стали. Для теплоцентралей, где нужна повышенная жаропрочность, применяется хромомолибденовая сталь.

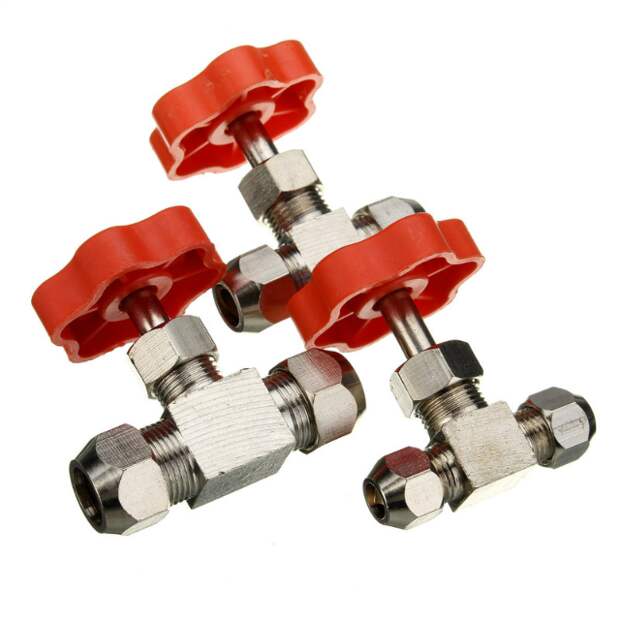

Вентиль, который разрешается устанавливать почти везде, изготавливается из латуни. Это прочный материал, который не поддается никаким механическим воздействиям и не ржавеет. Бюджетным заместителем латунных приборов считается силумин, более мягкий и куда сильнее подверженный различного рода повреждениям. Часто, чтобы нельзя было отличить материалы друг от друга, латунь и силумин покрывают слоем хрома, однако можно различить их по весу, так как латунь значительно тяжелее.
Игольчатые вентили из этих материалов могут применяться при разных давлениях от 0,5 Мпа и до 70 МПа
Видео
В сюжете - Устройство игольчатого вентиля
В сюжете - Обзор игольчатого вентиля из нержавеющей стали
