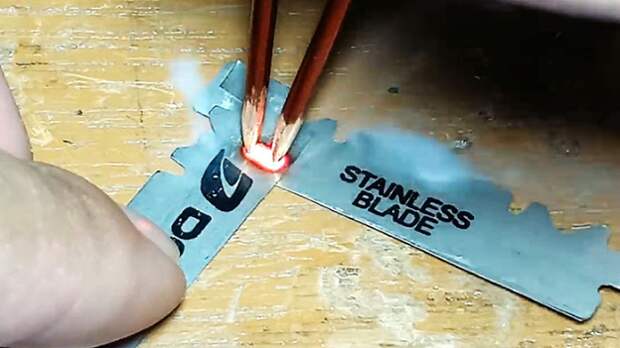

Контактная сварка с помощью суперконденсатора

Услуги сантехника в Москве и Московской области

Наверняка, при работе с аккумуляторами по их замене, вам требовалась контактная сварка. Так как литии-ионные батареи очень нежелательно паять обычным припоем, есть опасность перегрева. Покупать или мастерить дорогостоящее оборудование для двух-трех случаев точно не выгодно и затратно. В этой статье мастер сантехник расскажет как выполнить контрсварку при помощи одного единственного суперконденсатора.



Понадобится


Услуги сантехника в Москве и Московской области

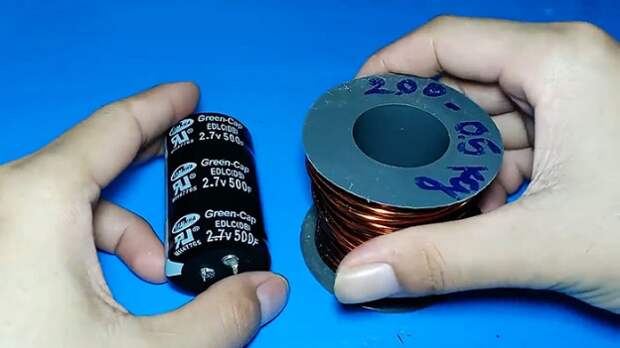

Суперконденсатор (ионистор) напряжением 2,7 В и емкостью 500 Ф.
Толстая проволока, сечением не менее 2 кв. мм.

Изготовление

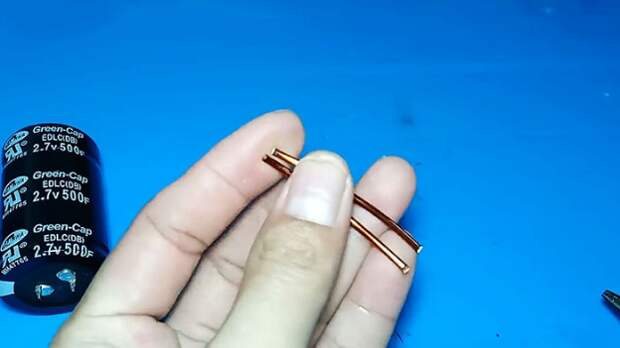

Моток с проволокой разматываем и отрезаем два одинаковых отрезка длиной 5-7 см.

Услуги сантехника в Москве и Московской области

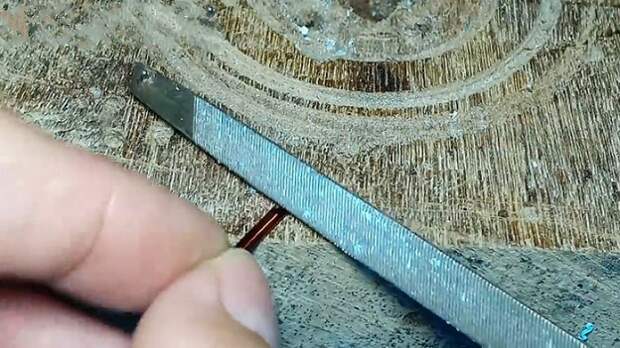

Выпрямляем их кусачкам или плоскогубцами, чтобы они были очень ровные. Теперь с одной стороны у каждого отрезка напильником зачищаем край, снимая лаковую изоляцию.

Услуги сантехника в Москве и Московской области

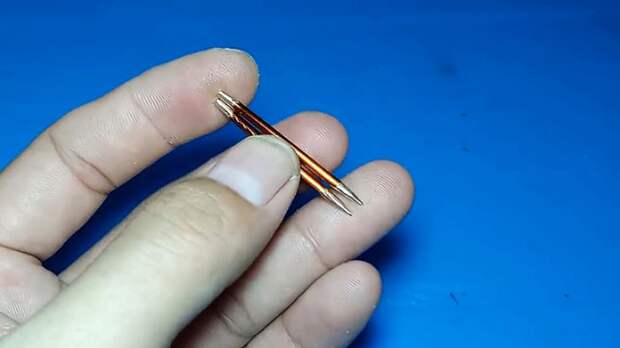

А с другой стороны делаем острие.

Услуги сантехника в Москве и Московской области

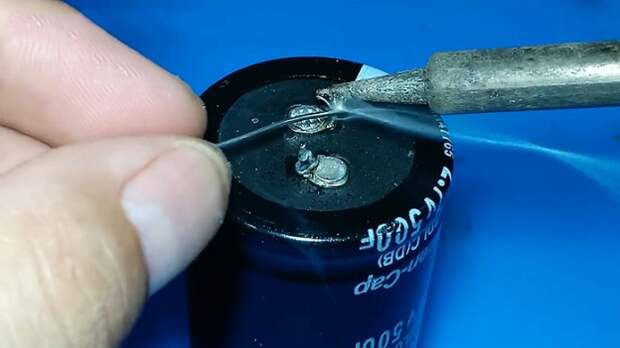

Лудим контакты ионистора.

Услуги сантехника в Москве и Московской области

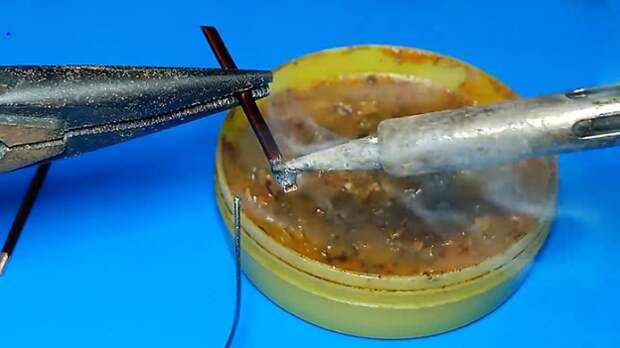

Лудим оголенные и тупые конца отрезков медной проволоки.

Услуги сантехника в Москве и Московской области

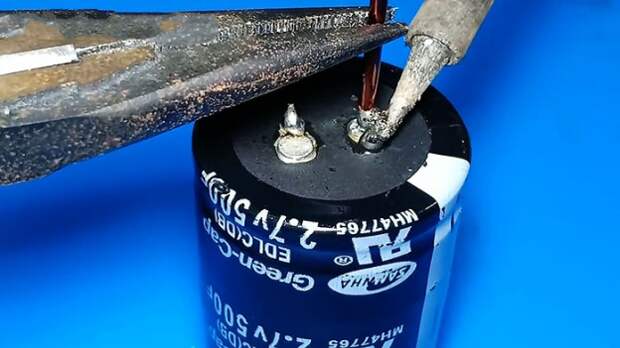

Припаиваем отрезки к контактам суперконденсатора.

Услуги сантехника в Москве и Московской области

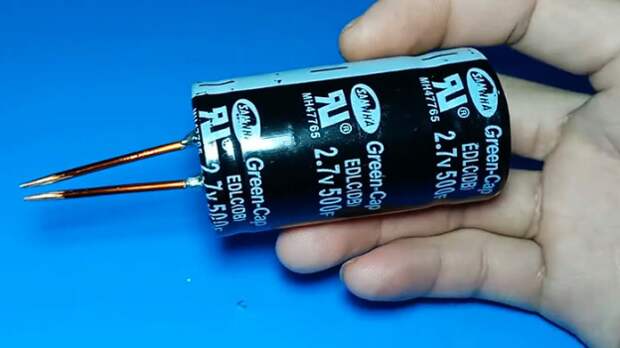

Аппарат для контактной сварки полностью готов!

Услуги сантехника в Москве и Московской области

Осталось лишь подогнуть вывода кусачками, чтобы было минимальное расстояние между острием 2-3 мм.

Услуги сантехника в Москве и Московской области

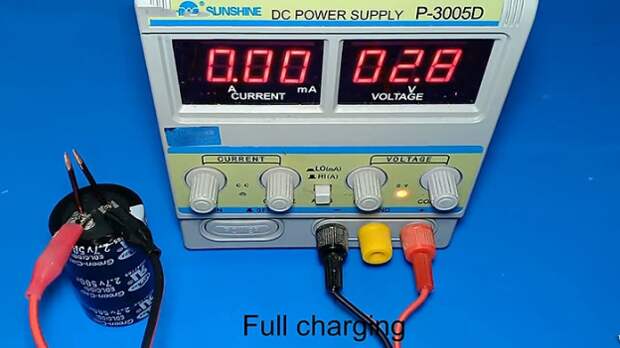

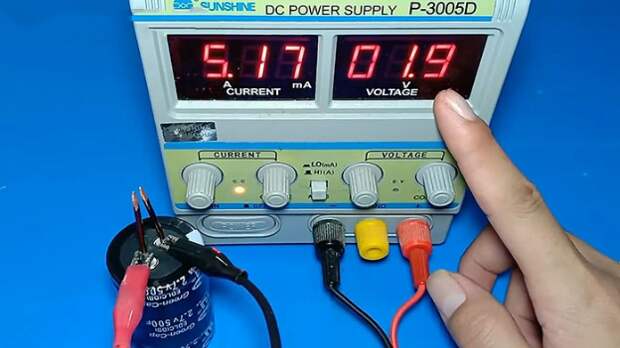

Заряжаем током 5 А.

Услуги сантехника в Москве и Московской области

Напряжение не должно превышать 2,7 В. Хотя, как видите на фото, у меня оно больше на одну десятую. Это конечно не критично, но лучше не рисковать.

Услуги сантехника в Москве и Московской области

Зарядка продлилась примерно минут 15.

Контактная сварка

Теперь разберемся как сваривать. Поскольку наш аппарат до невозможности простой, он не может регулировать длину импульсов. Вся задача тем самым ложится на вас. Поэтому выдержку придется делать интуитивно.

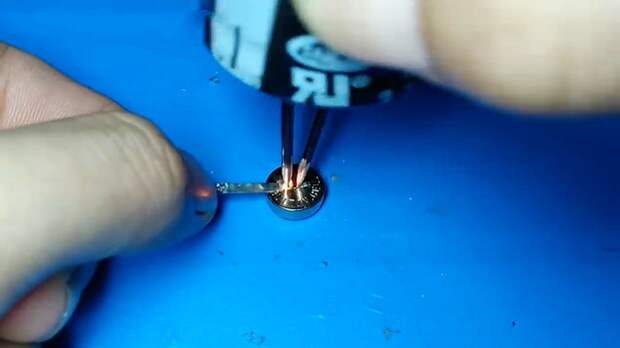

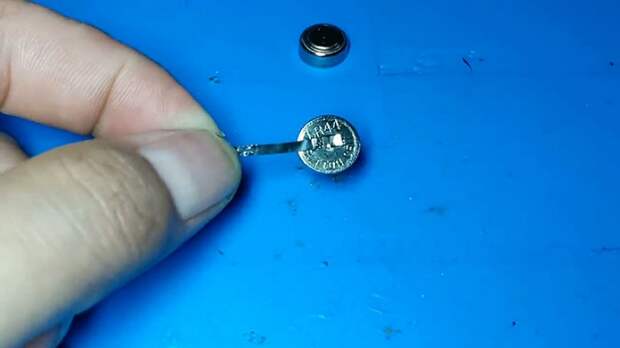

Вот пример, как припаять металлическую полоску к батарейке. Кладем полоску на батарейку. Теперь подносим контакты аппарата и тем самым быстро замыкаем его.

Услуги сантехника в Москве и Московской области

Выдерживаем где-то 0,5 секунды и быстро убираем, чтобы не пережечь соединение.

Услуги сантехника в Москве и Московской области

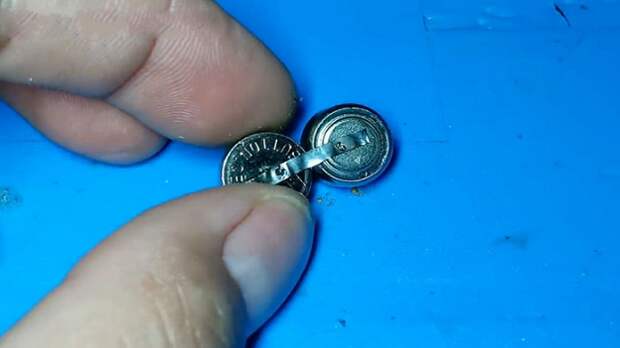

Все приварилось отлично.

Услуги сантехника в Москве и Московской области

С первого раза сварку лучше не производить - обязательно потренируйтесь.

Услуги сантехника в Москве и Московской области

Все надежно и точно не отвалится. Главный упор делайте на тренировки, а дальше все пойдет как по маслу. Одной зарядки ионистора хватит на десяток таких сварок.

Услуги сантехника в Москве и Московской области

Видео

В сюжете - Как выполнить контрсварку при помощи одного единственного суперконденсатора


В продолжение темы посмотрите также наш обзор Контактная сварка – схема сборки аппарата точечной сварки
