Накопительная емкость для воды — назначение, схема подключения

Проблема создания резервного запаса живительной влаги обязательно должна волновать хорошего хозяина. Это в равной степени относится к собственникам любой недвижимости, будь то частный дом или дачный участок. Как бы ни было организовано водоснабжение – автономно или подключением к центральной магистрали – от форс-мажорных обстоятельств не застрахован никто.

Несмотря на простоту конструкции накопительной емкости, ее монтаж требует соблюдения ряда рекомендаций. В статье мастер сантехник расскажет, как самостоятельно установить емкость для воды.

Зачем нужен водонакопитель

Потребности современного человека не ограничиваются просто поступлением питья в жилище. Каждый потребитель данного ресурса хочет, чтобы вода текла из крана непременно под хорошим напором и обеспечивала бесперебойное функционирование бытовых приборов.

В ряде ситуаций подобное возможно только при наличии водонакопительного бачка:

• Если на приусадебной территории или поблизости отсутствуют альтернативные водные источники. При подобном раскладе резервуар, систематически наполняемый из автоцистерны, станет настоящим спасением.
• Когда в жилые помещения по централизованной водопроводной системе жидкость подается нерегулярно или в соответствии с установленным графиком.
• При наличии собственной скважины или колодца, обладающих малой производительностью. В таком случае ограниченные ресурсы попросту не могут удовлетворить все потребности жильцов.
• Во время частых отключений электроэнергии, без которых не в состоянии функционировать насосные агрегаты.

Как им пользоваться

Чтобы в любой момент воспользоваться резервным запасом воды, бак-накопитель нужно подсоединить к водопроводу. Способов монтажа водонакопительных устройств достаточно много. Чтобы определиться с конкретным вариантом, предстоит учесть сопутствующие факторы:

• Тип источника;
• Предположительное месторасположение;
• Планировку жилого помещения и т.п.

Кроме того, желательно заранее ознакомиться с конструкцией разных накопительных баков для водоснабжения.

Особенности емкости-накопителя

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

• Поливинилхлорид;
• Сшитый полиэтилен высокого или низкого давления;
• Полипропилен;
• Нержавеющая сталь;
• Сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

• Открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
• Закрытые полностью герметичные емкости мембранного типа. Водяной резервуар предназначен для поддержания необходимого уровня давления (так же, как расширительный).

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум одна треть объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны.

По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

Варианты подключения

Есть три варианта подключения накопительной емкости и использования запаса воды:

• Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 1 атмосферу, или примерно 1 бар.
• Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
• Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

При использовании воды в эконом режиме, на семью из трех человек вполне достаточно 100 литров в день .

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

• Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
• Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
• При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.
• Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Как подключить накопительный бак для воды, сделать обвязку емкости

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки, запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

Обслуживание

Техническое накопительной емкости рекомендуется проводить ежегодно. Полный перечень работ по техническому обслуживанию конкретной версии бака для воды указан в сопроводительной документации на изделие.

Если качество воды из резервуара заметно ухудшилось – чаще, по мере необходимости. Основными технологическими мероприятиями являются:

• Визуальный осмотр бака, подходящих магистралей, металлоконструкции (при установке емкости на опоре). По результатам диагностики определяется перечень необходимых работ;
• Очистка резервуара. Стенки накопительных баков гладкие, а потому вся муть скапливается на дне. Процесс ее удаления достаточно простой: открывается ревизионный лючок, вода сливается полностью, вместе с грязью. Для качественной очистки желательно через верхний люк в течение 10–15 минут хорошо (под напором) пролить всю емкость (для удаления оставшихся отложений) до появления чистой воды;
• Дезинфекция. Содержимое бака полностью не расходуется, поэтому застой некоторой части жидкости неизбежен. Это инициирует развитие болезнетворных микроорганизмов, от которых накопительную емкость следует избавить. В нее на 2–3 часа заливается небольшое количество воды, в которую добавляется хлорный отбеливатель (как вариант). После такой выдержки можно приступать к работе: производится «мокрая» чистка стенок и днища щетками, скребками с удлиненной ручкой. По окончании процедуры резервуар опустошается и несколько раз промывается проточной водой.

Скребки и щетки не должны оставлять на стенках царапин. Это – потенциальные участки, где накапливаются отложения и развиваются микроорганизмы. Чистить полость резервуара нужно крайне аккуратно.

Ремонт

Небольшие протечки в баке несложно устранить своими силами. Это типичные неисправности, проявляющиеся в основном в местах выхода патрубков и сочленения их с трубами. Сварочный аппарат не понадобится, а для пластиковых танков тем более. При самостоятельном устранении дефектов рекомендуется пользоваться специальными замазками и клеящими составами. Нюанс в том, что не всякое средство подходит для этих целей – речь о воде, которая используется и для питья, приготовления пищи.

Заключение

Разобравшись, как правильно установить накопительную емкость (бак) для воды и произвести подключение к водопроводу, можно навсегда отбросить волнения по поводу систематических отключений и перебоев с электроэнергией.

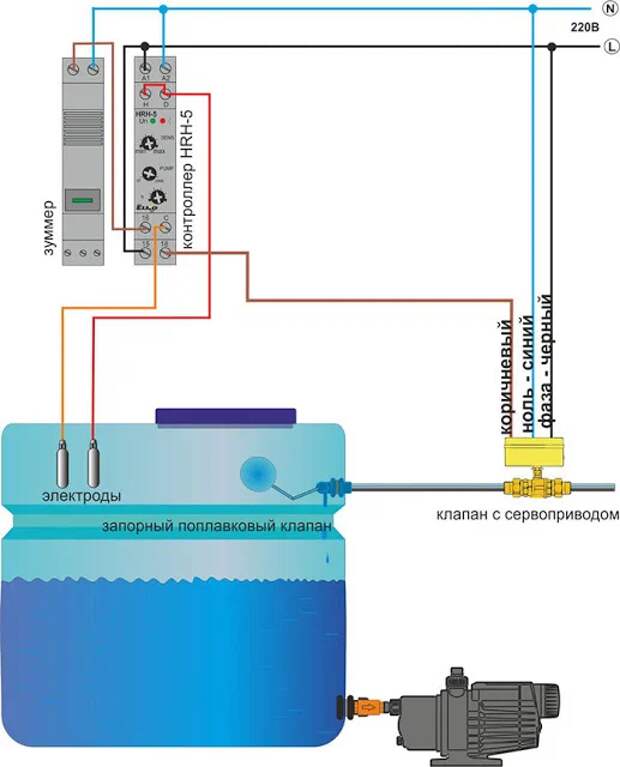

В продолжение темы посмотрите также наш обзор Автоматика для насоса — как подключить автоматическое заполнение или опорожнение ёмкости
